Kanatlı borulu ekonomizer imalatı, kazan ve endüstriyel ısıtma sistemlerinden çıkan sıcak baca gazının enerjisinden yararlanarak besleme suyunun ön ısıtılmasını sağlayan özel ısı geri kazanım ekipmanlarının üretimini kapsar. Kanatlı boru yapısı, boru yüzeyine eklenen kanatlar sayesinde gaz tarafındaki ısı transfer alanının artırılmasına yardımcı olur. Bu yapı, sınırlı hacim içerisinde daha geniş bir ısı transfer yüzeyi oluşturulmasına olanak sağlayabilir. Ekonomizer tasarımında baca gazının sıcaklığı, debisi ve özellikleri ile su tarafındaki çalışma koşulları birlikte değerlendirilir. Boru çapı, kanat geometrisi, kanat aralığı, boru sıralaması ve toplam yüzey alanı ürünün kapasitesine göre belirlenir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı kazan ve proses şartlarına uygun kanatlı borulu ekonomizer imalatı gerçekleştirmektedir.

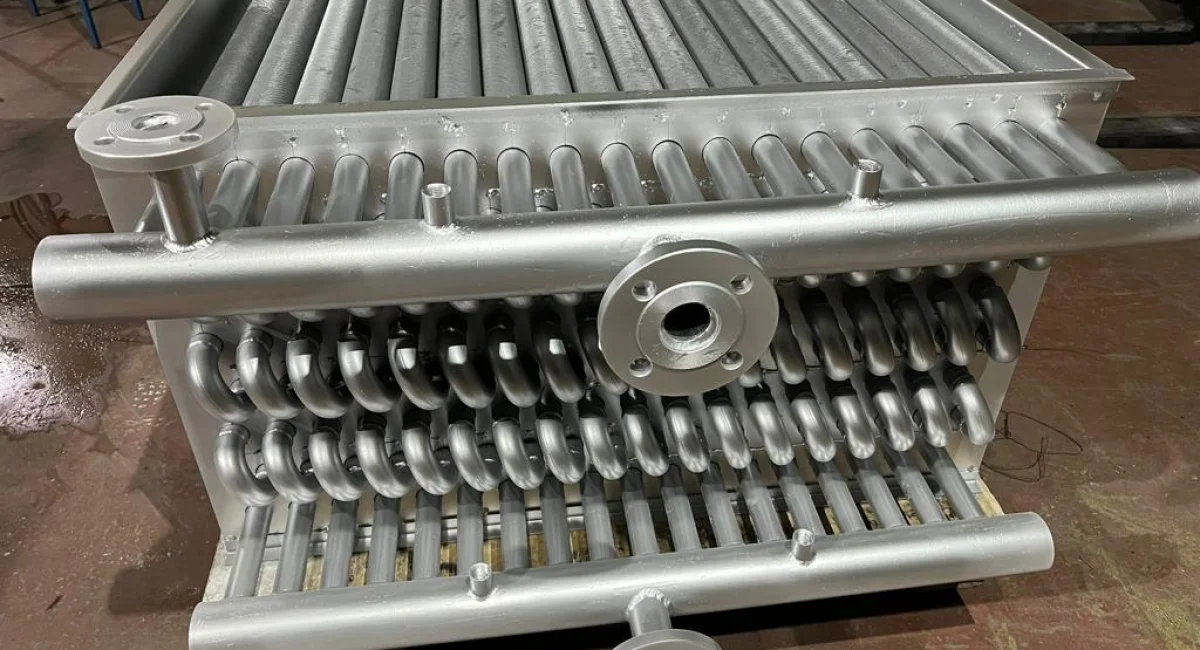

Kanatlı Borulu Ekonomizer Nedir?
Kanatlı borulu ekonomizer, sıcak baca gazında bulunan enerjiyi geri kazanmak amacıyla kanatlarla genişletilmiş boru yüzeylerinden yararlanan bir ısı transfer ekipmanıdır. Ekonomizerin boru kısmından genellikle besleme suyu geçirilirken sıcak baca gazı boruların dış yüzeyleri ve kanatlar arasından ilerler. Gazın taşıdığı ısı, boru ve kanat yüzeyleri üzerinden suya aktarılır. Böylece kazana gönderilecek suyun sıcaklığı yükseltilebilir.
Kanatların temel işlevi, gaz tarafındaki etkin ısı transfer yüzeyini artırmaktır. Özellikle gaz tarafında ısı transfer katsayısının düşük olduğu uygulamalarda yüzey alanının artırılması tasarım açısından değerlendirilebilir. Ancak kanat yoğunluğu belirlenirken baca gazının geçiş direnci de hesaba katılmalıdır. Bu nedenle kanatlı borulu ekonomizer tasarımı, yalnızca yüzey alanını artırmaya değil, sistemin tamamındaki termal ve akış koşullarını dengelemeye dayanır.
Kanatlı Borulu Ekonomizer İmalatı Nasıl Yapılır?
Kanatlı borulu ekonomizer imalatı, kullanılacağı tesisin çalışma verilerinin belirlenmesiyle başlar. Öncelikle baca gazının sıcaklığı, debisi, giriş ve çıkış koşulları ile su tarafındaki sıcaklık, debi ve basınç değerleri incelenir. İhtiyaç duyulan ısı geri kazanım kapasitesi belirlendikten sonra boru çapı ve toplam ısı transfer yüzeyi hesaplanabilir. Ardından kanatların ölçüleri, kalınlığı, aralıkları ve borular üzerindeki yerleşimi planlanır.
Üretim sürecinde borular, kanatlar, kolektörler ve bağlantı parçaları projeye uygun şekilde hazırlanır. Kanatların borulara bağlantısı, çalışma sıcaklığı ve mekanik koşullar dikkate alınarak gerçekleştirilir. Boru sıralaması ve kanat aralıkları baca gazının ekipman içerisindeki hareketini etkileyeceğinden üretim öncesinde dikkatle planlanmalıdır. İmalatın tamamlanmasının ardından ürünün ölçüleri, bağlantıları ve tasarım şartlarına uygunluğu kontrol edilebilir.
Kanatlı Borulu Ekonomizer Nerelerde Kullanılır?
Kanatlı borulu ekonomizerler, sıcak baca gazının ortaya çıktığı ve bu enerjinin başka bir akışkana aktarılmasının mümkün olduğu endüstriyel sistemlerde kullanılabilir. Buhar kazanları ve sıcak su kazanları bu ekipmanların yaygın olarak değerlendirilebileceği uygulamalardır. Bunun yanında yüksek sıcaklıktaki egzoz veya proses gazlarının bulunduğu farklı endüstriyel tesislerde de ısı geri kazanım amacıyla kullanılabilir.
Kullanım alanının belirlenmesinde baca gazının sıcaklığı kadar sürekli çalışma süresi ve gaz debisi de önemlidir. Düşük sıcaklıklı veya değişken debili sistemlerde farklı bir ekonomizer tasarımı gerekebilir. Yüksek kapasiteli kazanlarda ise daha geniş ısı transfer yüzeyi ve farklı kanat geometrileri değerlendirilebilir. Bu nedenle kanatlı borulu ekonomizer seçimi, ekipmanın bağlanacağı sistemin gerçek çalışma koşullarına göre yapılmalıdır.
Kanatlı Borulu Ekonomizer Nasıl Çalışır?
Kanatlı borulu ekonomizerin çalışma prensibi, sıcak baca gazından alınan enerjinin suya aktarılmasına dayanır. Kazandan çıkan sıcak gaz, kanatlı boruların bulunduğu bölümden geçerken boru ve kanat yüzeylerine ısı aktarır. Boruların içerisinden dolaşan daha düşük sıcaklıktaki besleme suyu ise bu enerjiyi alarak sıcaklığını yükseltir. Böylece baca gazının taşıdığı enerjinin bir bölümü sistem içerisinde yeniden değerlendirilmiş olur.
Kanatlar, gaz tarafındaki temas alanını artırarak ısı transferinin gerçekleştiği yüzeyin genişlemesine katkı sağlar. Ancak kanatların fazla sık yerleştirilmesi gaz geçiş alanını daraltabilir ve basınç kaybını artırabilir. Bu nedenle kanat aralığı ile ısı transfer kapasitesi arasında uygun bir denge kurulması gerekir. Ekonomizerin tasarımında su ve gaz tarafındaki akış koşulları birlikte değerlendirilerek uygun yapı belirlenir.
Kanatlı Borulu Ekonomizerde Kanat Tasarımı
Kanatlı borulu ekonomizerin performansında kanatların geometrisi önemli bir yere sahiptir. Kanat yüksekliği, kalınlığı, aralığı ve boru üzerindeki yerleşim biçimi toplam ısı transfer alanını etkiler. Daha geniş kanat yüzeyi, gaz tarafında daha fazla temas alanı oluşturabilir. Bununla birlikte kanatların baca gazı akışına oluşturacağı direnç de tasarım sırasında dikkate alınmalıdır.
Kanat malzemesi ve boruya bağlantı şekli de çalışma koşullarına göre belirlenir. Yüksek sıcaklıkta çalışan sistemlerde kanatların mekanik dayanımı ve termal genleşme davranışı önem kazanabilir. Yakıt türüne bağlı olarak baca gazında oluşabilecek partiküller de kanat aralıklarının belirlenmesinde dikkate alınabilir. Bu nedenle kanat geometrisi standart bir ölçüden ziyade projenin teknik gereksinimlerine göre oluşturulmalıdır.
Kanatlı Borulu Ekonomizerde Malzeme Seçimi
Ekonomizerin çalışma sıcaklığı, su tarafındaki basıncı ve baca gazının özellikleri malzeme seçiminde temel kriterler arasında bulunur. Boruların mekanik dayanımı ve ısı transfer özellikleri çalışma şartlarına uygun olmalıdır. Kanatların da borularla uyumlu malzeme özelliklerine sahip olması gerekir. Kolektör ve bağlantı parçaları ise sistem basıncı ve sıcaklığı dikkate alınarak belirlenebilir.
Baca gazının kimyasal yapısı da uzun süreli kullanım açısından değerlendirilmelidir. Özellikle belirli çalışma koşullarında yoğuşma ihtimali bulunuyorsa yüzey sıcaklıkları ve korozyon riski tasarım aşamasında ele alınabilir. Farklı malzemelerin termal genleşme davranışları da kanat-boru bağlantısının tasarımını etkileyebilir. Bu nedenle kanatlı borulu ekonomizer imalatı sırasında malzeme seçimi, yalnızca tek bir parçaya göre değil, ekipmanın bütün çalışma şartları üzerinden yapılmalıdır.
Kanatlı Borulu Ekonomizer Seçiminde 7 Teknik Kriter
Bir kanatlı borulu ekonomizerin doğru şekilde boyutlandırılması için tesisin çalışma koşullarının bilinmesi gerekir. Ürünün kapasitesi, boru yapısı ve kanat geometrisi bu verilere göre oluşturulur. Tasarım öncesinde özellikle şu bilgiler değerlendirilmelidir:
- Kazan kapasitesi: Ekonomizerin bağlanacağı kazanın ısıtma veya buhar üretim kapasitesi belirlenmelidir.
- Baca gazı sıcaklığı: Ekonomizere giren ve çıkan gazın sıcaklık değerleri hesaplanmalıdır.
- Baca gazı debisi: Sistemden geçen sıcak gaz miktarı bilinmelidir.
- Su debisi: Boruların içerisinden geçecek besleme suyu miktarı belirlenmelidir.
- Su sıcaklıkları: Giriş ve hedef çıkış sıcaklıkları netleştirilmelidir.
- Basınç kaybı: Gaz ve su tarafında kabul edilebilecek basınç kayıpları hesaplanmalıdır.
- Montaj alanı: Ekonomizerin yerleştirileceği alan ve mevcut bağlantılar ölçülmelidir.
Bu veriler, kanatlı boru yapısının ve toplam ısı transfer yüzeyinin belirlenmesine yardımcı olur. Özellikle mevcut bir kazan sistemine sonradan eklenecek ekonomizerlerde baca bağlantılarının ve su hattının ölçülerinin doğru alınması önemlidir. Böylece ürünün hem termal kapasitesi hem de montaj koşulları tesisle uyumlu hale getirilebilir.
Kanatlı Borulu Ekonomizer Fiyatları
Kanatlı borulu ekonomizer fiyatları, ürünün kapasitesi, kanat yapısı, boru ölçüleri ve kullanılan malzemelere göre değişiklik gösterebilir. Boru sayısı, boru uzunluğu, kanat yoğunluğu ve toplam ısı transfer yüzeyi üretim kapsamını doğrudan etkiler. Çalışma sıcaklığı ve basıncı da kullanılacak malzeme özelliklerini değiştirebilir. Bu nedenle farklı tesisler için üretilecek ekonomizerlerin maliyetlerinin aynı olması beklenmez.
Özel ölçülü ürünlerde mevcut tesisat bağlantıları, montaj alanı ve istenen konstrüksiyon da fiyatlandırmaya dahil edilebilir. Kanat geometrisinin özel olarak tasarlanması veya farklı boru yerleşimlerinin kullanılması üretim sürecini değiştirebilir. Bu nedenle kanatlı borulu ekonomizer fiyatları belirlenirken yalnızca kazan kapasitesinin değil, tüm proje verilerinin değerlendirilmesi gerekir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., teknik şartlara göre ürün kapasitesini ve imalat kapsamını belirleyerek fiyatlandırma çalışması gerçekleştirebilir.
Kanatlı Borulu Ekonomizer İmalatı
Kazan ve proses sistemlerinde baca gazıyla dışarı atılan ısının değerlendirilmesi, mevcut enerjinin daha etkin kullanılmasına yardımcı olabilir. Kanatlı borulu ekonomizer imalatı, gaz tarafında genişletilmiş ısı transfer yüzeyi oluşturması sayesinde kompakt bir konstrüksiyon içerisinde uygun ısı transfer kapasitesinin elde edilmesine yönelik çözümler sunar. Boru çapları, kanat ölçüleri, kanat aralıkları ve toplam yüzey alanı tesisin çalışma koşullarına göre belirlenebilir. Böylece ekonomizer, kazan kapasitesine ve mevcut montaj alanına uygun şekilde tasarlanabilir.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., endüstriyel kazanlar ve ısı geri kazanım uygulamaları için proje şartlarına uygun kanatlı borulu ekonomizer üretimi gerçekleştirmektedir. Baca gazı sıcaklığı, gaz debisi, su debisi, çalışma basıncı ve montaj ölçüleri doğrultusunda ürünün boru ve kanat yapısı belirlenebilir. Tesisinizdeki atık ısıyı değerlendirmeye yönelik ekonomizer ihtiyacınız için teknik verileriniz üzerinden uygun tasarım ve imalat planlaması yapılabilir.
