Gemi kuleri imalatı, gemilerde bulunan ana makine, yardımcı makineler, yağlama sistemleri, basınçlı hava hatları ve farklı proses ekipmanlarının soğutulması amacıyla kullanılan özel ısı değiştirici ekipmanların üretimini kapsar. Denizcilik uygulamalarında soğutma için çoğunlukla deniz suyu veya geminin mevcut soğutma devrelerinden yararlanılır. Bu nedenle gemi kulerlerinin tasarımında yalnızca ısı transfer kapasitesi değil, deniz suyunun oluşturabileceği korozyon ve çalışma koşulları da dikkate alınmalıdır. Boru malzemesi, ayna yapısı, gövde ölçüleri, boru sayısı ve soğutma yüzeyi ürünün kullanılacağı sisteme göre belirlenir. Ana makine ve yardımcı makinelerin farklı termal yükleri bulunabileceğinden her proje için aynı kuleri kullanmak uygun olmayabilir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., gemi ve denizcilik sistemlerinin ihtiyaçlarına göre özel gemi kuleri imalatı gerçekleştirmektedir.

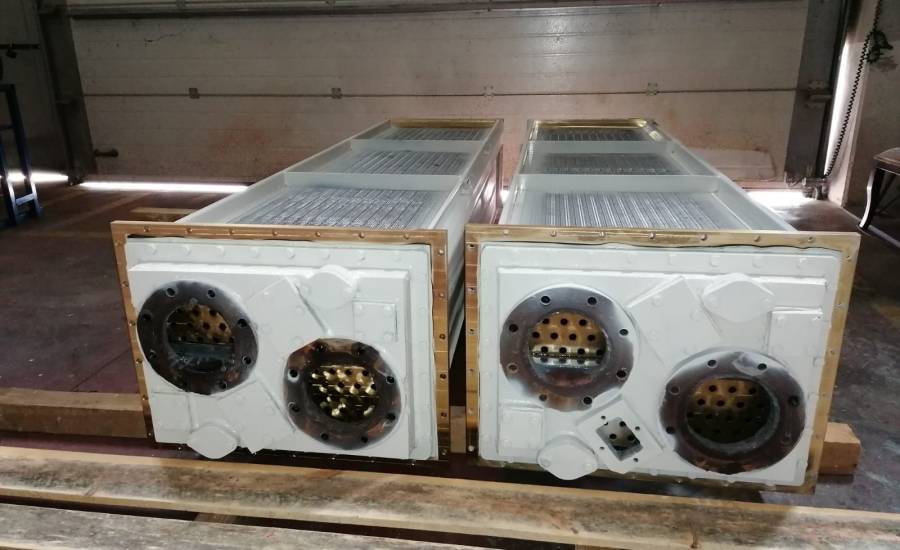

Gemi Kuleri Nedir?
Gemi kuleri, gemilerde sıcaklığı düşürülmesi gereken hava, yağ, tatlı su veya farklı proses akışkanlarının soğutulmasını sağlayan denizcilik tipi ısı değiştiricidir. Kuler içerisindeki sıcak akışkan ile soğutucu akışkan birbirine doğrudan karışmadan farklı akış yollarında ilerler. Isı, aradaki boru veya uygun ısı transfer yüzeyi üzerinden bir taraftan diğer tarafa aktarılır. Böylece gemideki çeşitli makinelerin çalışma sırasında oluşan termal yükünün kontrol edilmesine yardımcı olunur.
Gemi kulerinin yapısı kullanım amacına göre farklılaşabilir. Motor hava soğutucuları, yağ soğutucuları ve tatlı su soğutucuları aynı çalışma koşullarına sahip değildir. Bu nedenle ürünün boru yapısı, malzemesi, yüzey alanı ve bağlantıları kullanılacağı ekipmana göre tasarlanmalıdır. Özellikle deniz suyu kullanılan uygulamalarda malzeme seçimi kuler tasarımının önemli bir bölümünü oluşturur.
Gemi Kulerleri Nasıl Çalışır?
Gemi kulerlerinin çalışma prensibi, sıcak akışkandan soğutucu akışkana kontrollü şekilde ısı aktarılmasıdır. Örneğin bir motorun yağlama yağı veya ceket suyu çalışma sırasında ısındığında, sıcak akışkan kulerin bir tarafına gönderilir. Deniz suyu veya uygun başka bir soğutucu akışkan diğer taraftan ilerler. İki akışkan arasında doğrudan temas oluşmadan sıcak taraftaki enerji soğuk tarafa aktarılır.
Bu süreçte kulerin kapasitesi, sıcak akışkanın debisi ve giriş sıcaklığı kadar deniz suyunun sıcaklığı ve debisinden de etkilenir. Geminin seyir şartları ve deniz suyu sıcaklığındaki değişimler de çalışma koşullarını değiştirebilir. Bu nedenle gemi kuleri tasarlanırken yalnızca nominal değerler değil, ekipmanın karşılaşabileceği farklı çalışma senaryoları da değerlendirilmelidir.
Gemi Kuleri İmalatı Nasıl Yapılır?
Gemi kuleri imalatı, öncelikle soğutulacak akışkanın ve soğutma ortamının teknik özelliklerinin belirlenmesiyle başlar. Akışkanın debisi, giriş sıcaklığı, hedeflenen çıkış sıcaklığı ve çalışma basıncı hesaplamaya dahil edilir. Deniz suyu tarafındaki debi, sıcaklık ve basınç değerleri de ürünün kapasitesinin belirlenmesinde kullanılır. Bu bilgiler üzerinden gerekli ısı transfer yüzeyi ve kulerin genel konstrüksiyonu oluşturulur.

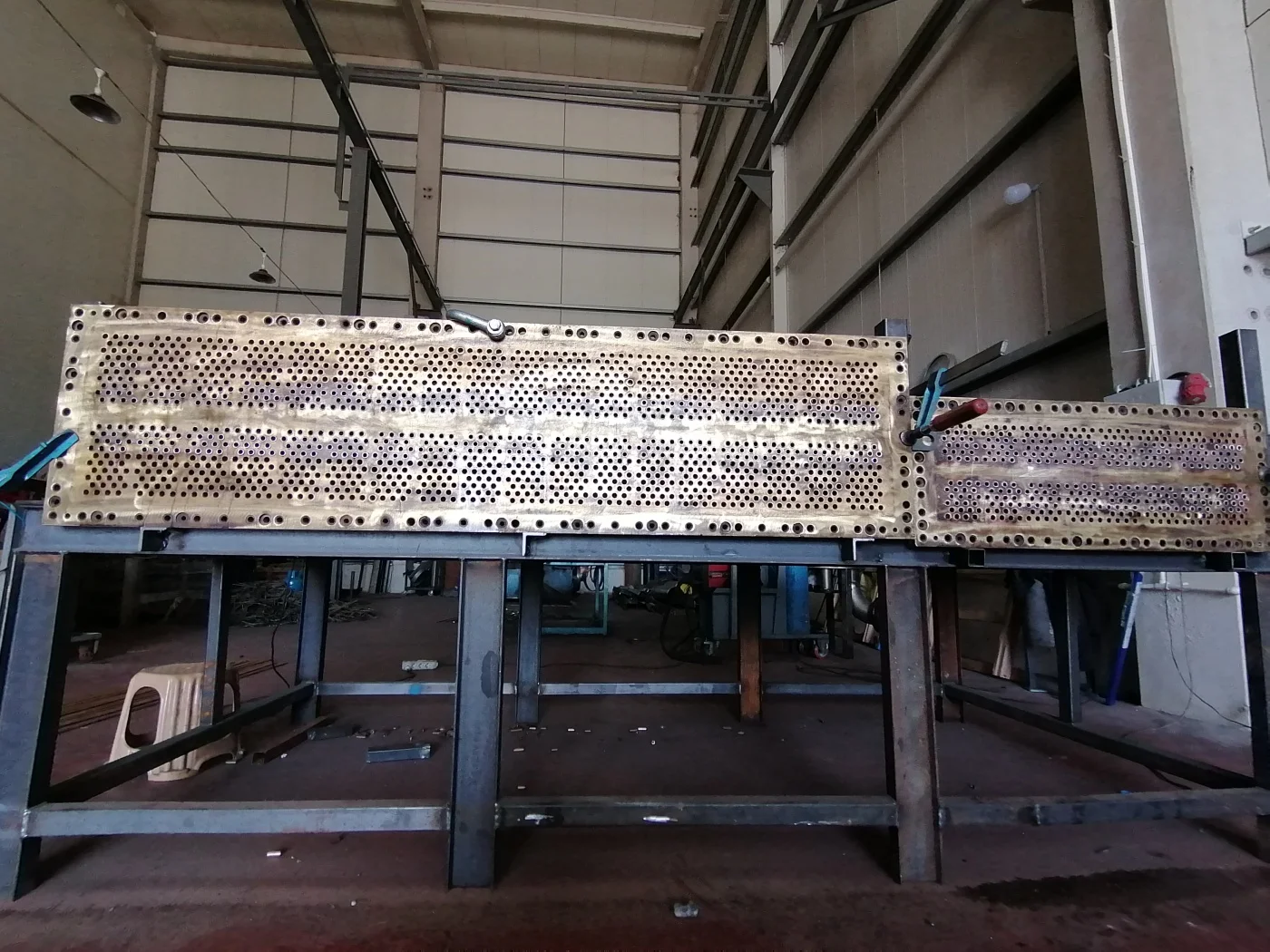

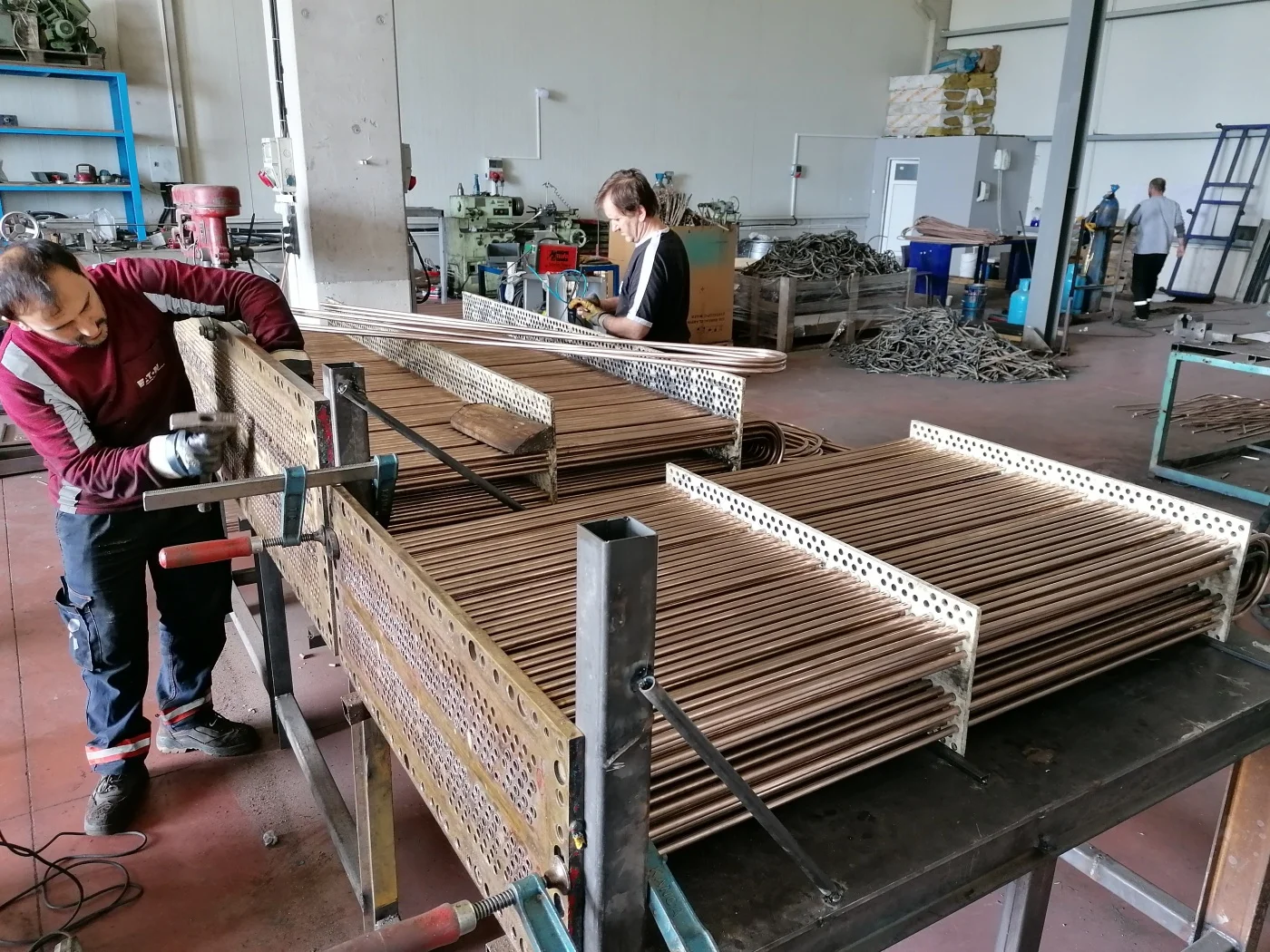

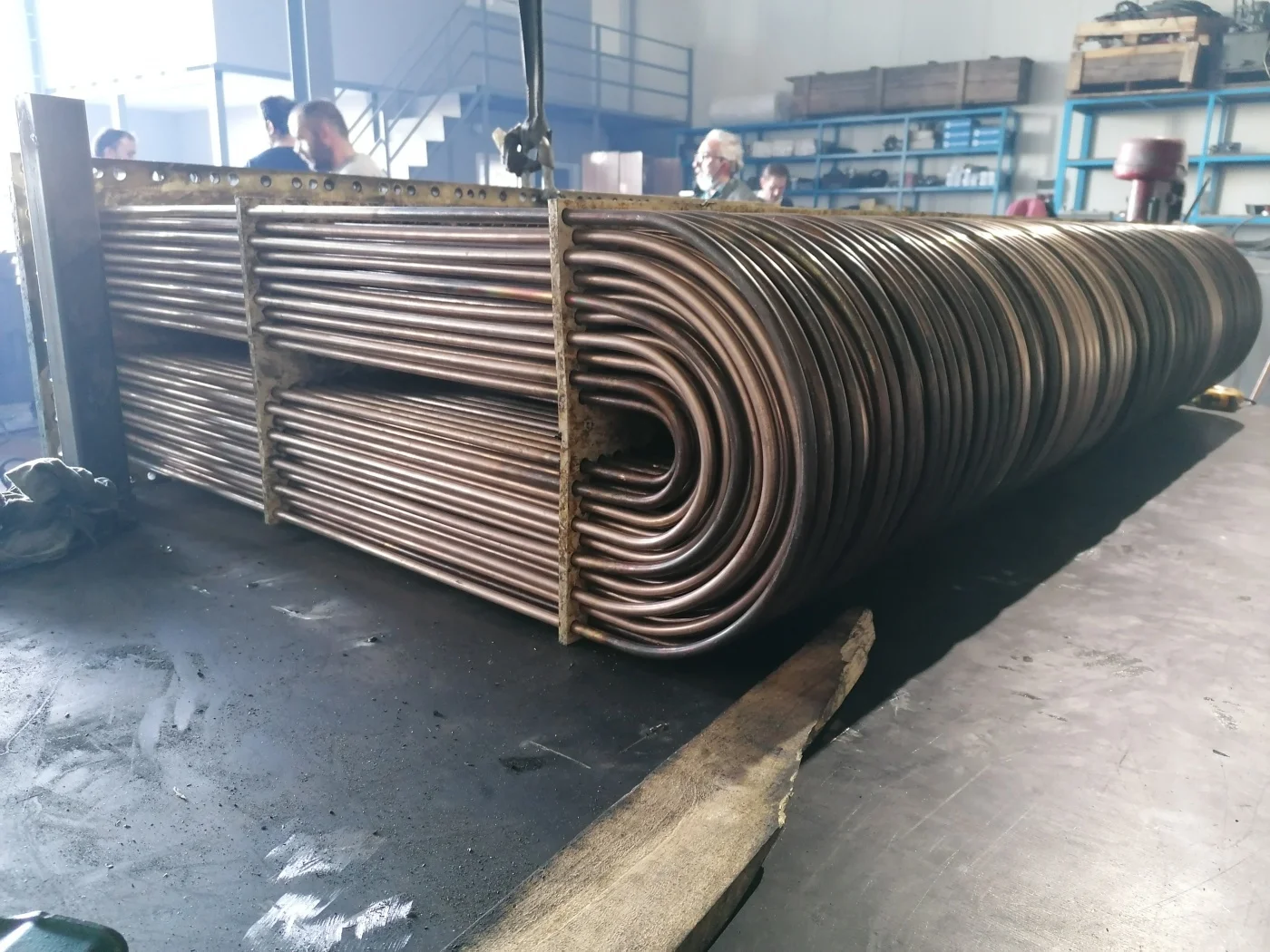

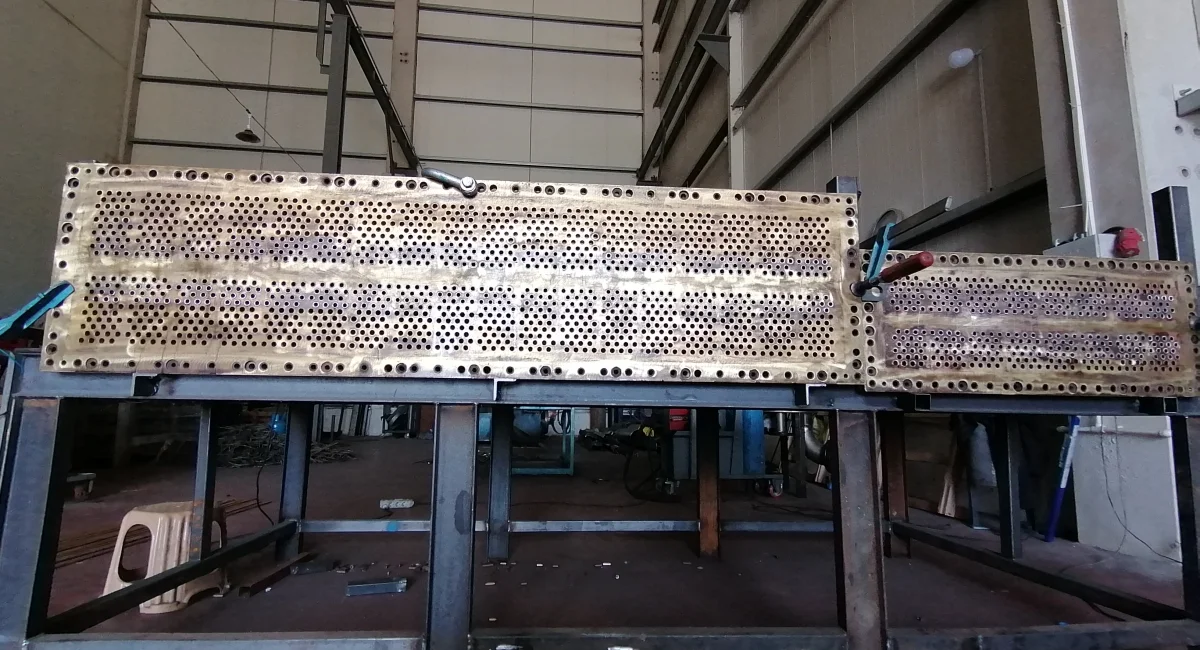

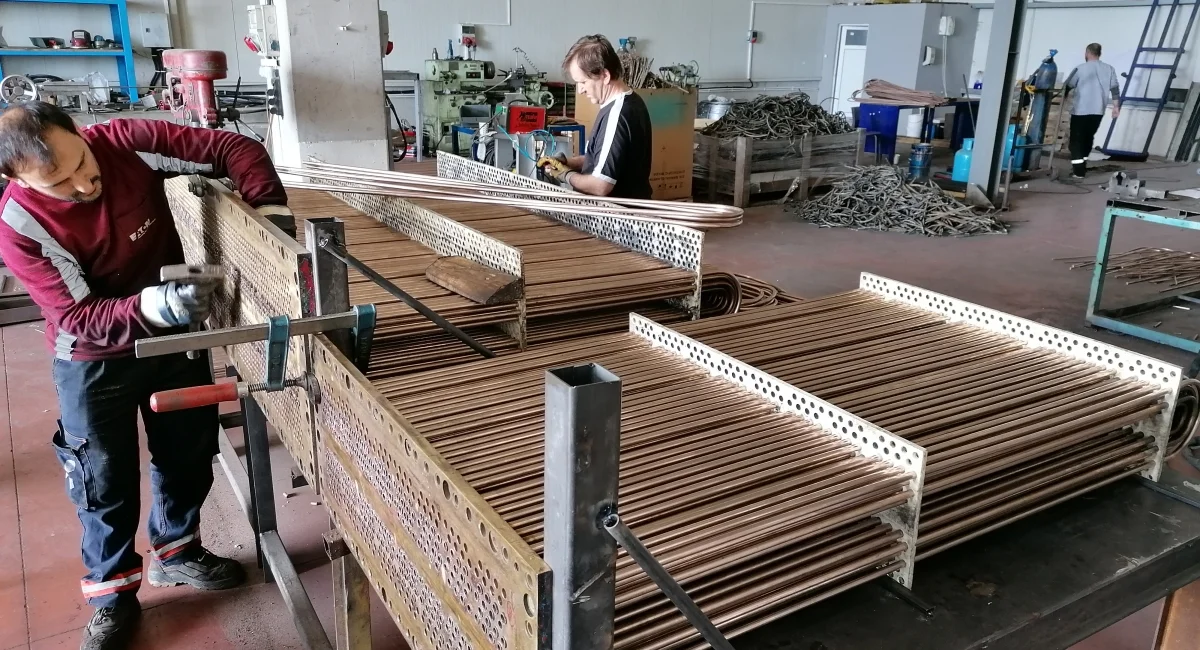

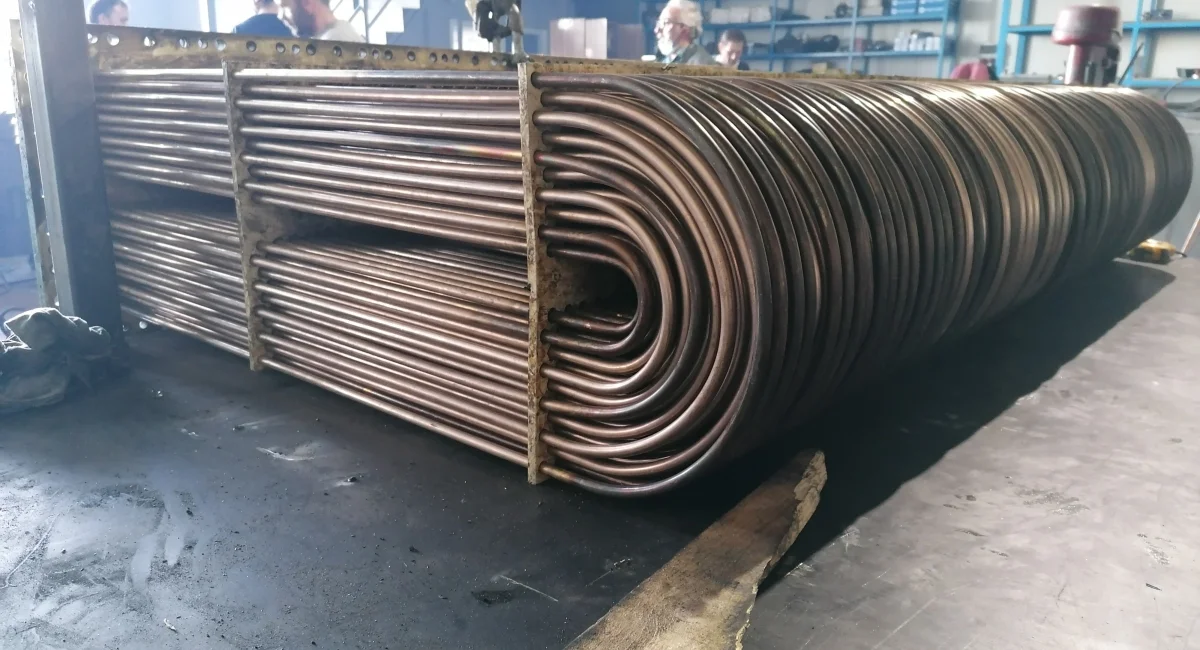

Üretim aşamasında boru çapları, boru sayısı, boru boyları, ayna yapısı, gövde ölçüleri ve bağlantı noktaları projeye göre hazırlanabilir. Deniz suyuyla temas edecek bölümlerde uygun malzeme seçimi özellikle önemlidir. Kulerin bakım sırasında açılabilmesi ve boru yüzeylerine erişilebilmesi de tasarım sürecine dahil edilebilir. İmalat tamamlandığında ölçü, bağlantı, sızdırmazlık ve çalışma koşullarına bağlı kontroller gerçekleştirilebilir.
Gemi Kulerleri Kullanım Alanları Nelerdir?
Gemi kulerleri kullanım alanları, gemide sıcaklık kontrolü gereken çok sayıda makine ve yardımcı sistemi kapsayabilir. Ana makine ve yardımcı makinelerin yağlama yağı, ceket suyu veya farklı soğutma devreleri için özel kulerler kullanılabilir. Turboşarj tarafından sıkıştırılarak sıcaklığı yükselen havanın soğutulması da ayrı bir kuler uygulaması oluşturur. Şanzıman ve hidrolik sistemlerde bulunan yağların sıcaklığının kontrol edilmesi için de uygun ısı değiştiriciler değerlendirilebilir.
Kulerin kullanılacağı makinenin kapasitesi ve çalışma şartları değiştikçe ürünün ölçüleri de değişebilir. Sürekli çalışan ana makine ile farklı yüklerde çalışan yardımcı ekipmanın soğutma ihtiyaçları aynı olmayabilir. Bu nedenle gemi kulerleri, kullanılacağı ekipmanın teknik bilgileri üzerinden boyutlandırılmalıdır.
Gemi Hava Kulerleri ve Motor Hava Soğutucuları

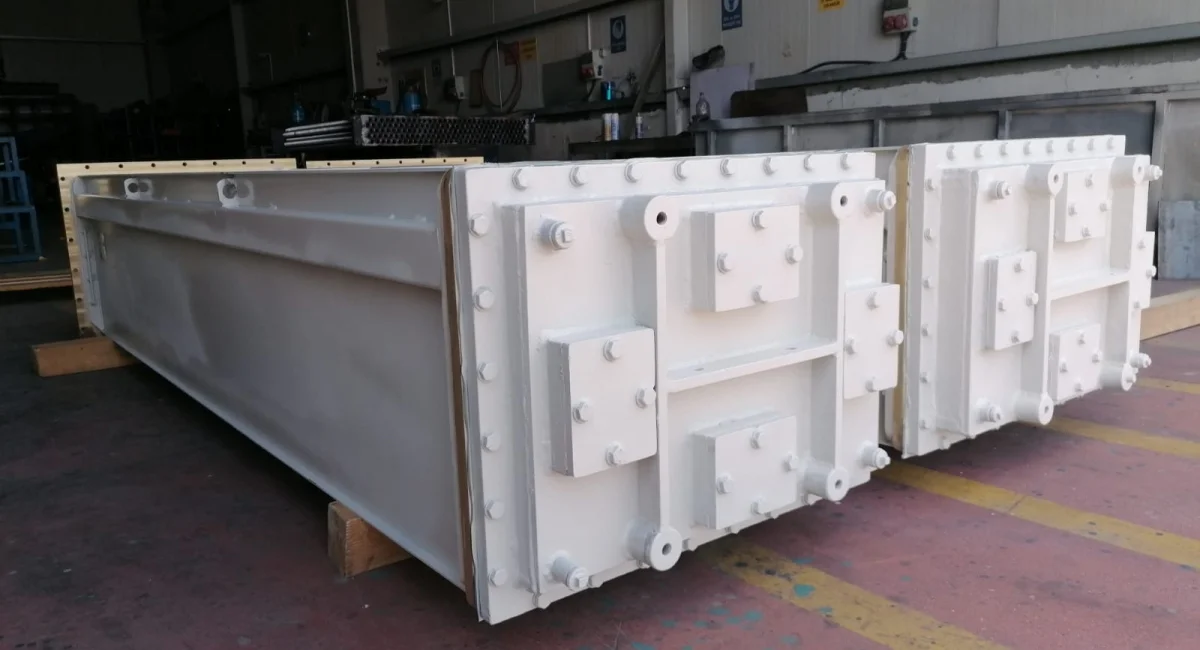

Gemi hava kulerleri, turboşarj veya benzeri sistemler tarafından sıkıştırılması sonucunda sıcaklığı yükselen havanın soğutulmasına yönelik kullanılır. Havanın sıcaklığının düşürülmesiyle motorun yanma sistemine gönderilen havanın çalışma koşulları iyileştirilebilir. Bu nedenle motor hava soğutucusunun kapasitesi, motorun hava debisi ve çalışma sıcaklıkları dikkate alınarak belirlenmelidir.
Hava tarafındaki ısı transfer yüzeyinin yeterli olması kadar kulerin basınç kaybının da kontrol edilmesi gerekir. Kanatlı boru yapıları hava tarafındaki yüzeyi artırmak amacıyla kullanılabilir. Boru ve kanat malzemeleri ise denizcilik koşullarına uygun şekilde seçilmelidir. Gemi hava kulerinin tasarımında motor üreticisinin teknik değerleri ile geminin mevcut soğutma sistemi birlikte değerlendirilmelidir.
Gemi Yağ Kulerleri ve Su Kulerleri

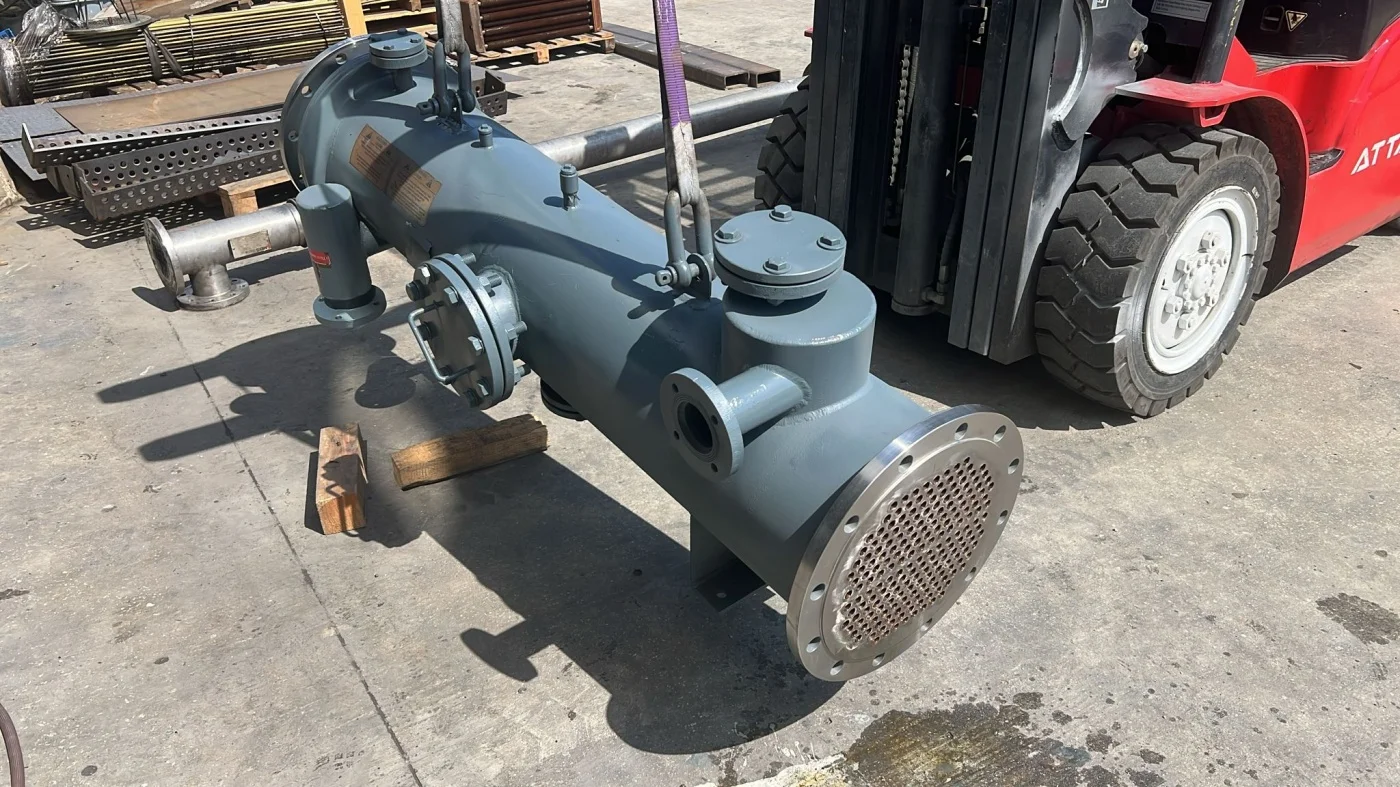

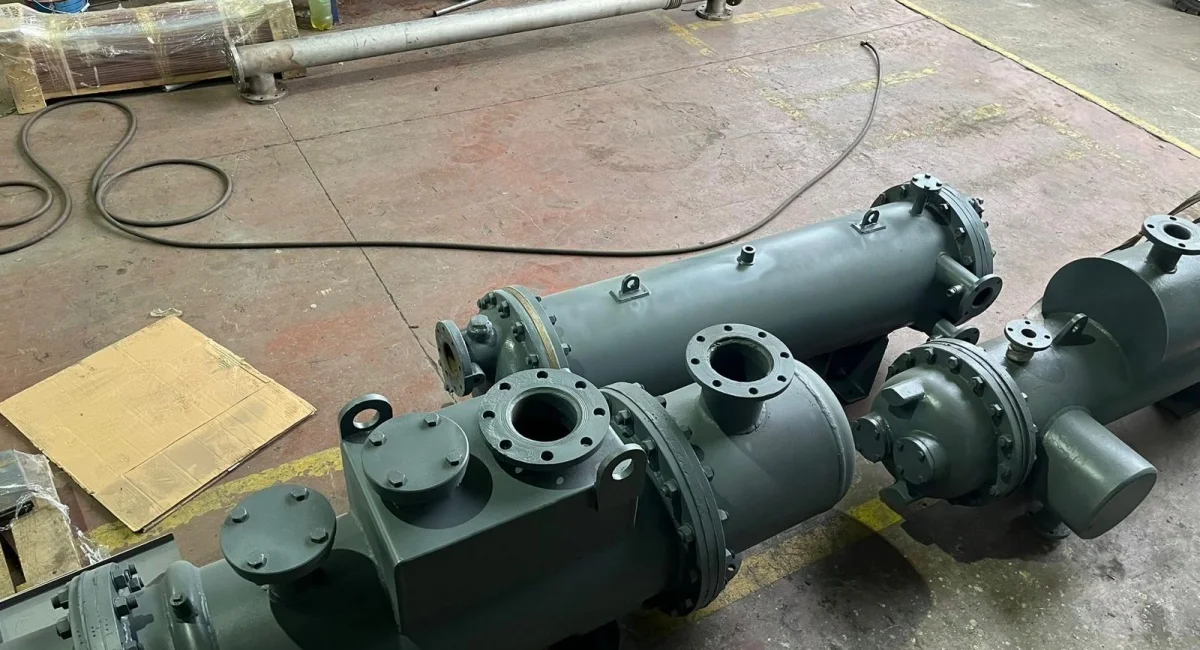

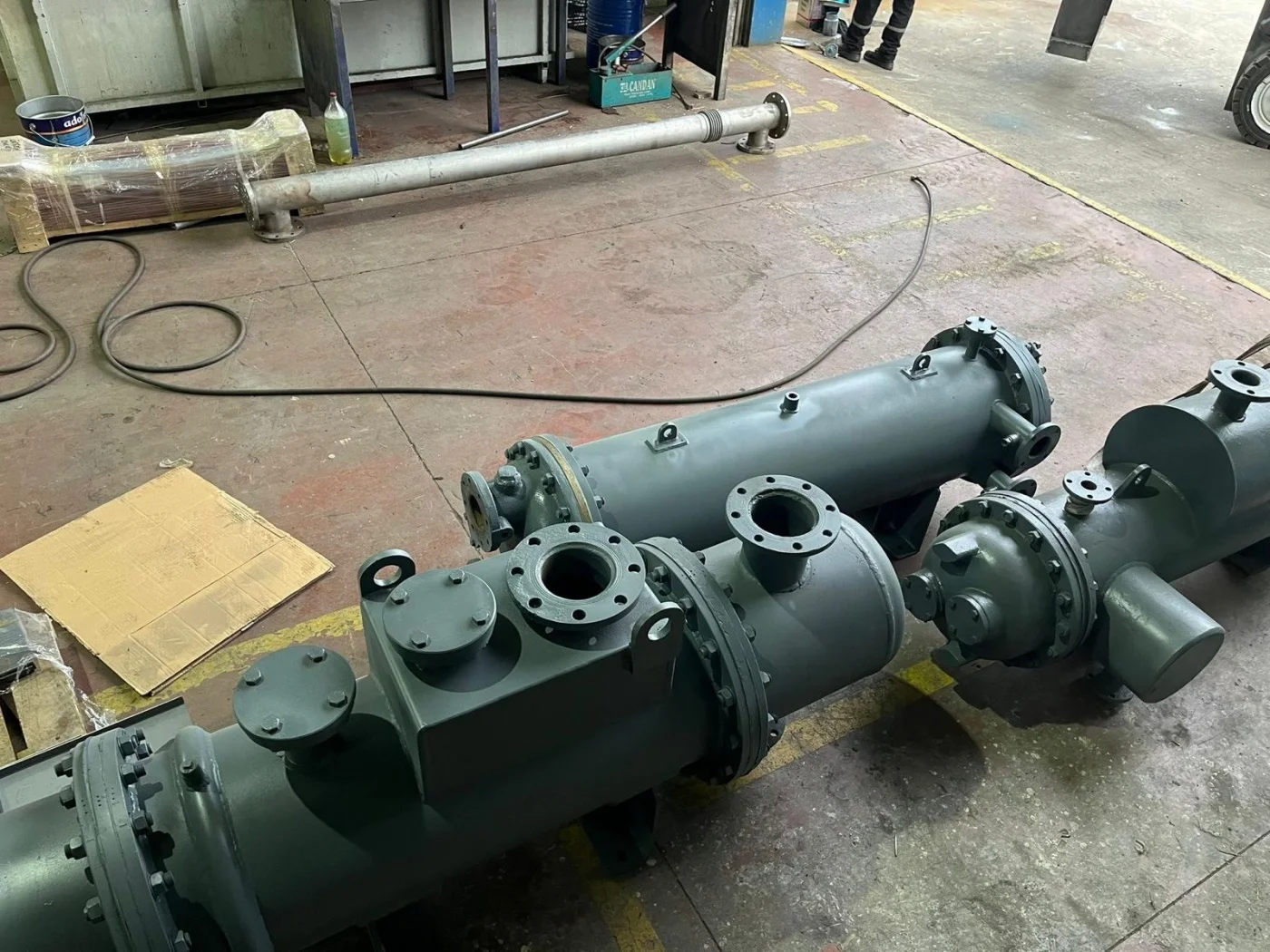

Gemi yağ kulerleri, ana makine, yardımcı motor veya şanzıman gibi ekipmanlarda dolaşan yağın sıcaklığını kontrol etmek amacıyla kullanılır. Yağ tarafında yüksek sıcaklık ve belirli bir debi bulunurken diğer tarafta deniz suyu veya başka bir soğutucu akışkan dolaşabilir. Yağın giriş sıcaklığı, viskozitesi ve debisi kulerin kapasitesinin belirlenmesinde önemlidir.
Gemi su kulerleri ise tatlı su veya proses suyunun sıcaklığını deniz suyu yardımıyla düşürmek için kullanılabilir. Özellikle kapalı devre tatlı su sistemlerinde kuler, motor veya ekipman tarafındaki sıcak su ile deniz suyu arasında enerji aktarımı sağlar. Su tarafındaki basınç, debi ve sıcaklık değerleri ürünün boru düzenini ve yüzey alanını belirler.
Gemi Kulerlerinde Deniz Suyuna Uygun Malzeme Seçimi
Deniz suyu kullanılan kulerlerde malzeme seçimi, karadaki standart ısı değiştiricilerden farklı teknik değerlendirmeler gerektirebilir. Tuz içeren deniz suyu, metal yüzeylerde korozyon açısından daha zorlu bir çalışma ortamı oluşturabilir. Bu nedenle deniz suyu ile temas eden boru ve diğer parçaların uygun malzemelerden seçilmesi gerekir.
Boru malzemesi belirlenirken deniz suyunun yanı sıra çalışma sıcaklığı ve basıncı da dikkate alınır. Ayna, gövde ve bağlantı parçalarının da sistemin diğer elemanlarıyla uyumlu olması önemlidir. Ürün tasarımında yalnızca ilk ısı transfer kapasitesine değil, denizcilik ortamındaki sürekli çalışma koşullarına da bakılmalıdır. Bu yaklaşım, gemi kuleri imalatında malzeme seçiminin neden ayrı bir tasarım konusu olduğunu ortaya koyar.
Gemi Kuleri Seçiminde Dikkat Edilmesi Gereken 7 Teknik Kriter
Gemi kuleri seçiminde ürünün yalnızca fiziksel boyutlarına veya mevcut makine bağlantılarına göre karar verilmemelidir. Soğutma sisteminin çalışma koşulları birlikte değerlendirilmelidir.
- Soğutulacak akışkan: Yağ, tatlı su, hava veya farklı bir akışkanın özellikleri belirlenmelidir.
- Akışkan debisi: Kulerden geçecek sıcak akışkan miktarı hesaplanmalıdır.
- Giriş sıcaklığı: Soğutulacak akışkanın kulere giriş sıcaklığı bilinmelidir.
- Hedef çıkış sıcaklığı: Sistemin ihtiyaç duyduğu soğutma seviyesi belirlenmelidir.
- Deniz suyu koşulları: Deniz suyu sıcaklığı ve debisi değerlendirilmelidir.
- Çalışma basıncı: Her iki akışkan tarafındaki basınç değerleri dikkate alınmalıdır.
- Montaj ölçüleri: Mevcut bağlantılar, kuler alanı ve bakım için gerekli erişim alanları belirlenmelidir.
Bu bilgiler üzerinden kulerin boru çapı, boru sayısı, yüzey alanı ve genel konstrüksiyonu oluşturulabilir. Özellikle mevcut gemiye yeni bir kuler monte edilecekse eski ürünün ölçülerinin yanında sistemin gerçek çalışma verilerinin de incelenmesi gerekir.
Gemi Kulerleri Fiyatları
Gemi kulerleri fiyatları, kullanılacak malzeme, soğutma kapasitesi, boru sayısı, gövde ölçüleri, bağlantı özellikleri ve ürünün özel üretim gereksinimlerine göre değişiklik gösterebilir. Deniz suyuyla çalışan ürünlerde boru ve temas yüzeyleri için farklı malzeme seçenekleri değerlendirilebileceğinden üretim maliyeti kullanılan konstrüksiyona göre farklılaşabilir.
Yeni gemi projelerinde ürün baştan tasarlanabilirken mevcut gemilerde eski kulerin ölçülerine ve bağlantılarına uygun üretim gerekebilir. Bu durumda kulerin toplam uzunluğu, çapları, flanşları ve bağlantı yönleri fiyatlandırma kapsamına dahil edilir. Bu nedenle gemi kulerleri fiyatları belirlenirken yalnızca kapasiteye değil, ürünün bütün teknik özelliklerine bakılması gerekir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., proje verilerine göre uygun kuler yapısını belirleyerek üretim ve fiyatlandırma çalışması gerçekleştirebilir.
Gemi Kuleri İmalatı
Deniz taşıtlarında kullanılan makinelerin farklı çalışma koşullarında güvenli sıcaklık değerlerinde tutulması, doğru tasarlanmış soğutma ekipmanlarını gerektirir. Gemi kuleri imalatı, ana makine, yardımcı motor, yağlama devresi, ceket suyu ve motor hava soğutma gibi farklı uygulamalara yönelik ısı değiştiricilerin proje şartlarına göre üretilmesini kapsar. Deniz suyu ile çalışan sistemlerde malzeme seçimi, boru yapısı ve korozyon koşulları tasarımın önemli parçalarıdır. Kulerin kapasitesi ise sıcak akışkanın debisi, giriş ve çıkış sıcaklıkları ile deniz suyu koşulları üzerinden belirlenebilir.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., gemi ve denizcilik uygulamalarına yönelik özel gemi kuleri imalatı gerçekleştirmektedir. Deniz suyu tarafı, soğutulacak akışkan, çalışma basıncı, sıcaklık değerleri ve mevcut montaj ölçüleri doğrultusunda kulerin teknik yapısı belirlenebilir. Yeni gemi projeleri veya mevcut ekipmanların yenilenmesi için gerekli bağlantı ve ölçülendirme detayları proje verilerine göre planlanarak üretim sürecine aktarılabilir.
