Ekonomizer Yapıları

Ekonomizer yapıları, kazanlardan veya yüksek sıcaklıklı proseslerden çıkan baca gazının taşıdığı ısının değerlendirilmesi amacıyla geliştirilen farklı ısı transfer konstrüksiyonlarını ifade eder. Her ekonomizer aynı fiziksel yapıya sahip değildir; baca gazının sıcaklığı, debisi, kullanılacak suyun özellikleri, tesisin kapasitesi ve montaj koşulları doğrultusunda farklı tasarımlar ortaya çıkabilir. Boru düzeni, yüzey geometrisi, gaz geçiş alanı ve bağlantı yapısı, ekipmanın görevini yerine getirebilmesi için birlikte ele alınır. Ekonomizer yapıları, özellikle kazan besleme suyunun ön ısıtılmasında kullanılarak sistemden dışarı atılacak termal enerjinin yeniden değerlendirilmesine yardımcı olabilir. Düz borulu, dirsek dönüş borulu ve kanatlı borulu modeller farklı uygulama ihtiyaçlarına göre değerlendirilebilir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., endüstriyel proseslerin çalışma şartlarına uygun farklı ekonomizer konstrüksiyonlarının tasarım ve imalatını gerçekleştirmektedir.

Ekonomizer Yapısı Neye Göre Belirlenir?

Bir ekonomizerin yapısı belirlenirken ilk olarak baca gazının teknik özellikleri incelenir. Gazın sıcaklığı ve debisi, ekipmandan alınabilecek termal enerjinin hesaplanmasında temel verileri oluşturur. Bunun yanında ekonomizer tarafında ısıtılacak suyun debisi, giriş sıcaklığı ve çalışma basıncı da belirlenmelidir.

Montaj alanı da konstrüksiyon seçiminde önemli bir etkendir. Düşey, yatay veya farklı bağlantı yönlerine sahip özel tasarımlar, mevcut tesisin fiziksel şartlarına göre oluşturulabilir. Böylece ekonomizer yalnızca termal kapasitesine göre değil, kurulacağı sistemin mekanik yapısına göre de şekillendirilir.

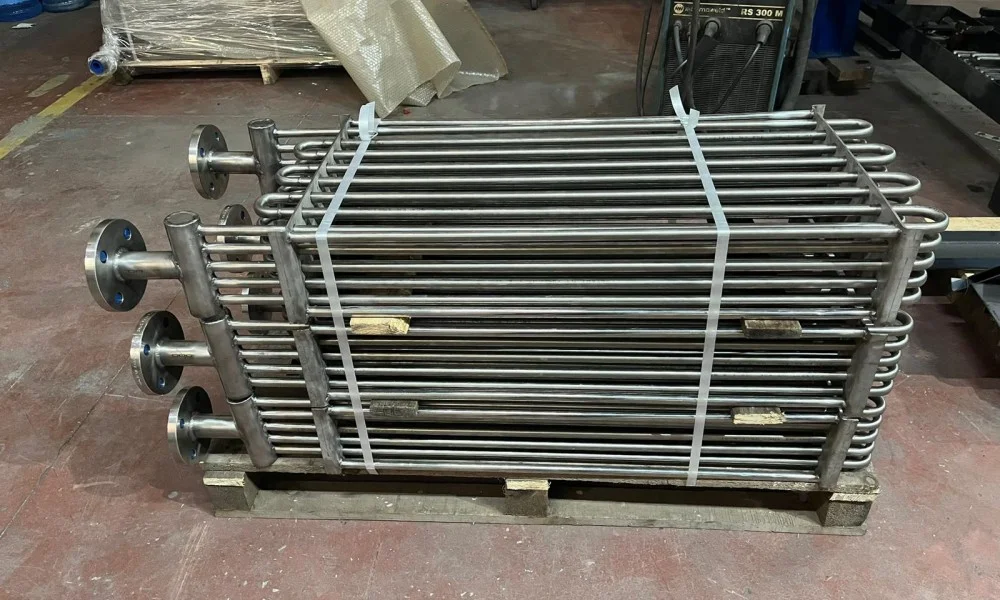

Düz Borulu Ekonomizer Yapısı

Düz borulu ekonomizer yapısı, sıcak baca gazı ile su arasında boru yüzeyleri üzerinden ısı aktarımı gerçekleştiren temel konstrüksiyonlardan biridir. Borular belirli bir düzen içerisinde konumlandırılır ve baca gazı bu yüzeylerin çevresinden geçerken enerjisinin bir bölümünü su devresine aktarır.

Bu yapı, bağlantı ve bakım açısından uygun bir konstrüksiyonun gerekli olduğu bazı uygulamalarda değerlendirilebilir. Boru çapı, boru uzunluğu ve toplam boru sayısı ihtiyaç duyulan ısı transfer alanına göre belirlenir. Gaz tarafındaki basınç kaybının sınırlandırılması için borular arasındaki geçiş alanı da hesaplanmalıdır.

Dirsek Dönüş Borulu Ekonomizer Yapısı

Dirsek dönüş borulu ekonomizer yapısı, boruların belirli bir geometrik düzende dönüşler yaparak ilerlediği özel bir konstrüksiyondur. Bu yapı, belirli bir alan içerisinde daha uzun bir su akış yolu oluşturulmasına imkan sağlayabilir. Özellikle montaj alanının şeklinin standart düz boru düzenine uygun olmadığı projelerde değerlendirilebilir.

Dirseklerin sayısı, boru çapı ve toplam akış yolu ürünün hidrolik özelliklerini etkiler. Bu nedenle tasarım sırasında yalnızca fiziksel yerleşim değil, su tarafındaki basınç kaybı da hesaplanmalıdır. Baca gazının temas edeceği yüzeyin yeterli olması için boru dizilimi prosesin termal ihtiyacına göre oluşturulur.

Kanatlı Borulu Ekonomizer Yapısı

Kanatlı borulu ekonomizer yapısı, boruların dış yüzeyine eklenen kanatlar sayesinde gaz tarafındaki ısı transfer yüzeyinin artırıldığı konstrüksiyondur. Baca gazı ile borular arasındaki enerji aktarımı özellikle gaz tarafında sınırlıysa genişletilmiş yüzey kullanılması tercih edilebilir. Kanat yüksekliği, kalınlığı ve aralığı ürünün toplam yüzey alanını belirleyen temel unsurlardır.

Kanatların çok sık yerleştirilmesi yüzey alanını artırırken gaz geçiş direncini de yükseltebilir. Daha seyrek kanat düzeninde ise gaz hareketi kolaylaşırken aynı hacimde elde edilen yüzey azalabilir. Bu nedenle kanatlı borulu ekonomizer yapısı, termal kapasite ve baca gazı basınç kaybı birlikte değerlendirilerek tasarlanmalıdır.

Ekonomizerlerde Boru Düzeni

Ekonomizerin boru düzeni, gazın ve suyun ekipman içerisindeki hareketini doğrudan etkiler. Boruların sıralaması, birbirlerine olan mesafesi ve akış yönü ısı transfer yüzeyinin ne kadar etkin kullanılacağını belirleyebilir. Boruların çok sık yerleştirilmesi gaz tarafındaki akış direncini artırabilir.

Boru çapı da su tarafındaki akış koşullarının oluşturulmasında önem taşır. Daha yüksek su debilerinde gerekli geçiş alanının sağlanması gerekir. Çok sayıda borunun kullanıldığı yapılarda akışın borular arasında dengeli şekilde dağıtılması için uygun kollektör tasarımı yapılmalıdır.

Ekonomizer Yapılarında Malzeme Seçimi

Ekonomizerin çalıştığı sıcaklık, basınç ve baca gazının özellikleri malzeme seçiminde belirleyici olur. Boruların yüksek sıcaklık altında mekanik özelliklerini koruyabilmesi gerekir. Bunun yanında gazın kimyasal yapısı ve işletme şartları da malzemenin kullanım uygunluğu açısından değerlendirilmelidir.

Kollektör, gövde, bağlantı parçaları ve taşıyıcı elemanlar da ana boru malzemesiyle birlikte ele alınmalıdır. Farklı sıcaklıklara maruz kalan bölgelerde termal genleşme davranışları dikkate alınabilir. Böylece ürünün bütün konstrüksiyonu aynı çalışma şartlarına uygun hale getirilebilir.

Ekonomizer Yapısı Seçiminde 7 Teknik Kriter

Uygun ekonomizer yapısının belirlenebilmesi için tesisin gerçek çalışma verileri dikkate alınmalıdır. Özellikle özel üretim projelerinde aşağıdaki bilgiler önem taşır:

• Kazan kapasitesi: Ekonomizerin bağlanacağı kazan veya proses kapasitesi belirlenmelidir.
• Baca gazı sıcaklığı: Gazın giriş ve hedeflenen çıkış değerleri hesaplanmalıdır.
• Baca gazı debisi: Ekipmandan geçecek gaz miktarı bilinmelidir.
• Su debisi: Isıtılacak suyun ekonomizer içerisindeki dolaşım miktarı belirlenmelidir.
• Su giriş sıcaklığı: Besleme suyunun sisteme hangi sıcaklıkta girdiği netleştirilmelidir.
• Çalışma basıncı: Su ve gaz tarafındaki işletme koşulları belirlenmelidir.
• Montaj alanı: Ekipmanın kurulacağı bölüm ve bağlantı yönleri ölçülmelidir.

Bu veriler doğrultusunda düz borulu, dirsek dönüşlü veya kanatlı borulu konstrüksiyonlar arasından uygun yapı seçilebilir.

Ekonomizer Yapıları Nerelerde Kullanılır?

Ekonomizer yapıları başta buhar ve sıcak su kazanları olmak üzere sıcak baca gazının oluştuğu çeşitli endüstriyel sistemlerde kullanılabilir. Gıda tesisleri, kimya işletmeleri, enerji sistemleri ve farklı üretim hatları uygun çalışma koşullarına sahip olduğunda ekonomizer uygulamasından yararlanabilir.

Kullanım amacına göre besleme suyunun ön ısıtılması veya farklı bir proses akışkanının sıcaklığının yükseltilmesi hedeflenebilir. Baca gazının sıcaklığı ve debisi yeterli olduğunda geri kazanılabilecek enerji miktarı daha ayrıntılı şekilde hesaplanabilir. Her uygulamada ekonomizer yapısı, tesisin mevcut altyapısı ve proses değerleri dikkate alınarak belirlenmelidir.

Ekonomizer Yapıları Fiyatları

Ekonomizer yapıları fiyatları, seçilen konstrüksiyon, kullanılan malzeme, boru sayısı, yüzey alanı, bağlantı ölçüleri ve üretim kapasitesine göre değişiklik gösterebilir. Kanatlı yapı ile standart düz borulu yapı arasında üretim yöntemi ve malzeme kullanımı açısından farklılık bulunabilir. Aynı şekilde dirsekli modellerde büküm ve bağlantı detayları toplam üretim kapsamını etkileyebilir.

Özel ölçülü ekonomizerlerde mevcut baca hattı, su bağlantıları ve montaj alanı da maliyet hesabına dahil edilir. Bu nedenle yalnızca kazan kapasitesine bakılarak fiyat belirlemek yeterli değildir. Ekonomizer yapıları fiyatları, proje verileri üzerinden teknik olarak değerlendirildiğinde daha gerçekçi bir üretim maliyeti ortaya çıkarılabilir.

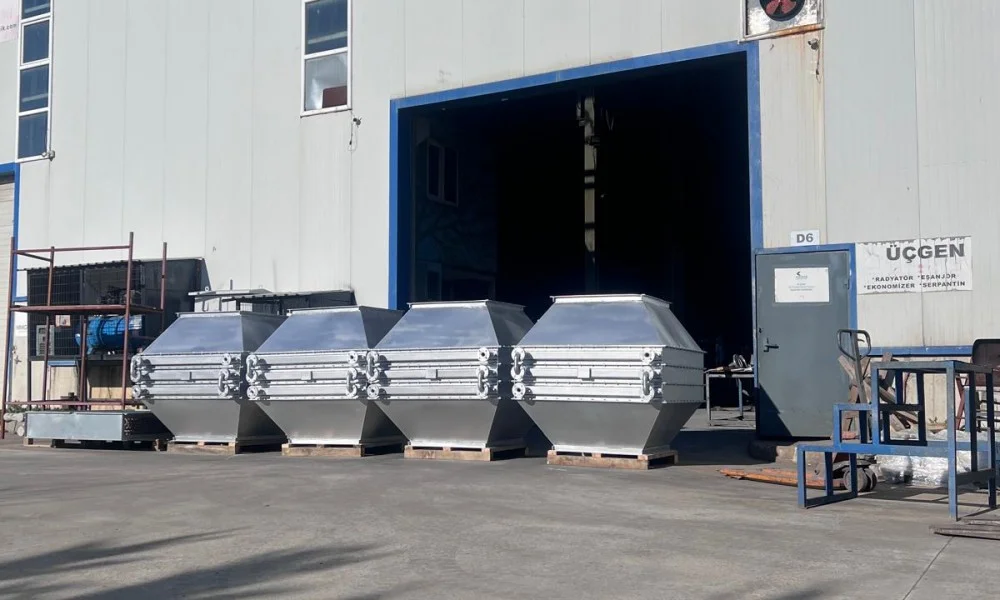

Ekonomizer Yapıları İmalatı

Ekonomizer yapıları imalatı, sıcak baca gazından alınabilecek enerjinin kullanılacağı akışkana aktarılmasını sağlayacak boru ve konstrüksiyonların proje şartlarına göre üretilmesini kapsar. Düz borulu, dirsek dönüş borulu ve kanatlı borulu alternatifler; kazan kapasitesi, gaz sıcaklığı, debi, su koşulları ve fiziksel yerleşime göre değerlendirilebilir. Boruların geometrisi, kollektörler, bağlantılar ve gerekli taşıyıcı bölümler tasarım aşamasında belirlenir.

Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı kazan ve endüstriyel prosesler için özel ekonomizer yapıları tasarlamakta ve imal etmektedir. Baca gazının özellikleri, besleme suyu değerleri, çalışma basıncı ve montaj ölçüleri doğrultusunda uygun konstrüksiyon belirlenebilir. Böylece tesisin mevcut şartlarına uyum sağlayan ve sıcak gazdan yararlanmayı hedefleyen proje bazlı ekonomizer çözümleri oluşturulabilir.
