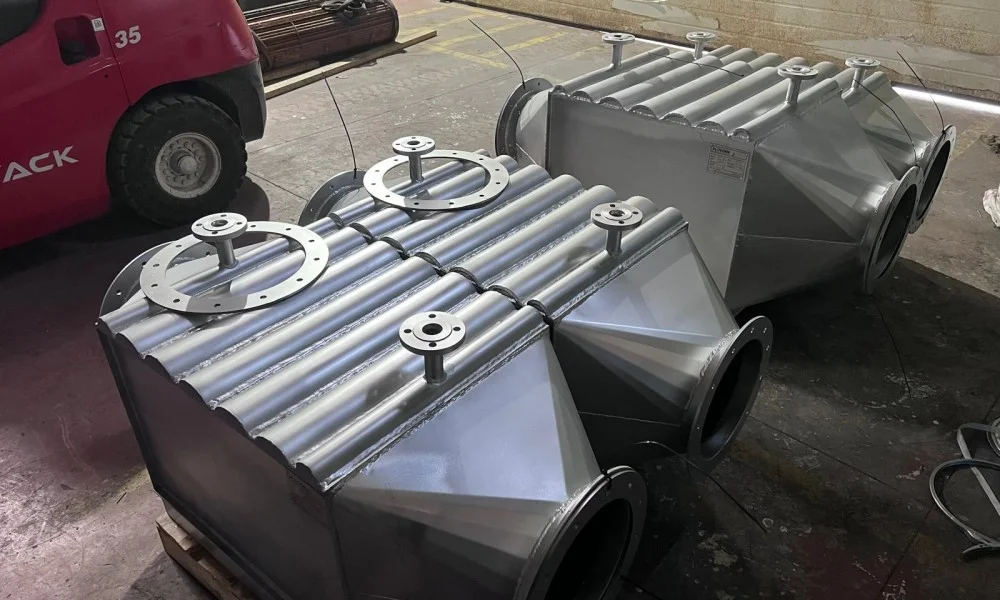

Fırın bacalarından ısı geri kazanım, yüksek sıcaklıktaki baca gazlarının atmosfere bırakılmadan önce taşıdığı termal enerjinin uygun ısı transfer ekipmanlarıyla yeniden değerlendirilmesini sağlayan endüstriyel bir uygulamadır. Üretim fırınlarında oluşan baca gazları, proses sonunda dahi önemli miktarda ısı içerebilir. Bu sıcaklığın doğrudan dışarı atılması yerine yanma havası, proses havası, su veya farklı bir ısı taşıyıcı akışkanın ön ısıtılmasında kullanılması mümkündür. Böylece tesis içerisindeki mevcut enerjinin farklı bir kullanım noktasına aktarılması sağlanabilir. Uygulamanın kapasitesi; baca gazı sıcaklığı, gaz debisi, fırının çalışma düzeni, geri kazanılan enerjinin kullanılacağı proses ve hedeflenen sıcaklık değerleri üzerinden belirlenir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı fırın proseslerine yönelik baca gazı ısı geri kazanım ekipmanlarının tasarım ve imalatını gerçekleştirmektedir.
Fırın Bacalarından Isı Geri Kazanım Nedir?
Fırın bacalarından ısı geri kazanım, fırın içerisinde oluşan sıcak egzoz gazının sahip olduğu enerjinin farklı bir prosese aktarılmasıdır. Fırın bacasından çıkan gazın sıcaklığı, yakıt türü, fırın çalışma rejimi ve üretim kapasitesine bağlı olarak değişebilir. Bu gazın taşıdığı ısı, uygun bir eşanjör veya reküperatör üzerinden başka bir akışkana aktarılabilir.
Geri kazanılan enerjinin kullanım noktası tesisin yapısına göre farklı olabilir. Bazı sistemlerde yanma havası önceden ısıtılırken bazı uygulamalarda proses havası veya suyun sıcaklığı yükseltilebilir. Bu nedenle geri kazanım projesinin ilk aşamasında sıcak gazın hangi noktadan alınacağı ve enerjinin nerede kullanılacağı belirlenmelidir.
Fırın Bacalarındaki Isı Nasıl Geri Kazanılır?
Fırın bacasından çıkan sıcak gaz, uygun bir kanal veya bağlantı hattı üzerinden ısı transfer ekipmanına yönlendirilir. Gazın taşıdığı enerji, ekipmanın diğer tarafında bulunan hava, su veya başka bir akışkana aktarılır. Böylece baca gazı daha düşük bir sıcaklıkla sistemden çıkarken diğer akışkanın sıcaklığı yükseltilir.
Kullanılacak ekipmanın türü, geri kazanılacak enerjinin yapısına göre değişebilir. Hava-hava uygulamalarında reküperatör, baca gazından suya ısı aktarımında eşanjör, kazan besleme suyunun ısıtılmasında ise ekonomizer kullanılabilir. Yüksek sıcaklıklı fırınlarda malzeme seçimi ve gaz tarafındaki kirlenme ihtimali de tasarımın önemli parçalarıdır.
Fırın Bacalarından Isı Geri Kazanım Sistemleri
Fırın bacalarından enerji elde etmek için tek bir standart sistem bulunmaz. Prosesin çalışma sıcaklığı ve geri kazanılacak enerjinin kullanılacağı noktaya göre farklı ekipmanlar tercih edilebilir. Boru tip reküperatörler, sıcak baca gazından havaya enerji aktarılması gereken uygulamalarda kullanılabilir. Daha kompakt çözümler gereken projelerde plakalı yapılar değerlendirilebilir.

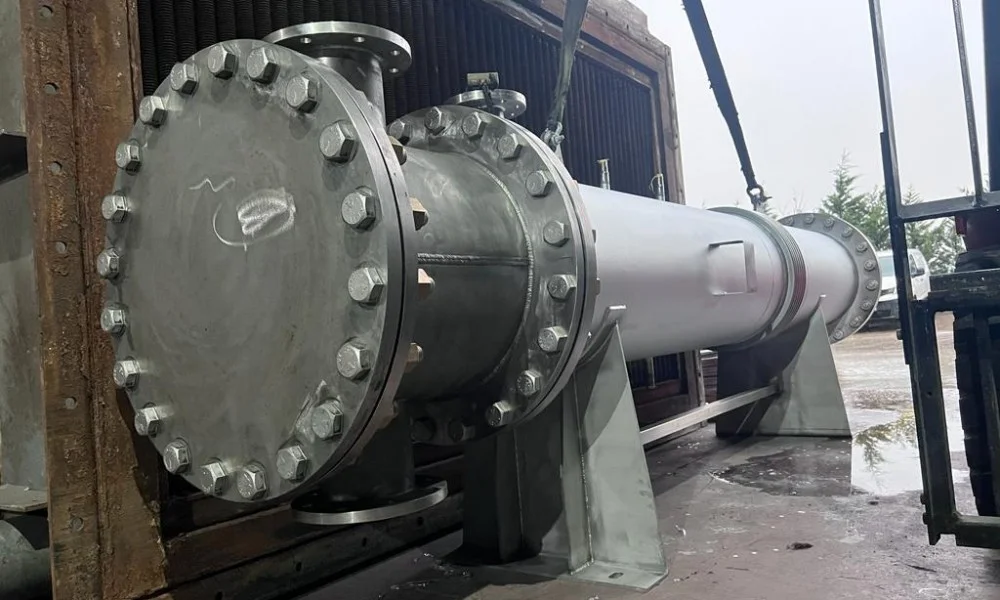

Baca gazının su veya başka bir sıvıyı ısıtması planlanıyorsa borulu eşanjör yapıları kullanılabilir. Kazan sistemlerinde ise ekonomizer, sıcak gaz enerjisinin besleme suyuna aktarılmasına yönelik bir çözüm oluşturabilir. Ekipman seçimi yapılırken sıcaklık farkı kadar gaz debisi ve izin verilen basınç kaybı da hesaba katılmalıdır.
Yanma Havası Ön Isıtma ile Enerji Geri Kazanımı
Fırın bacalarından çıkan sıcak gazın enerjisinin yanma havasının ön ısıtılmasında kullanılması, geri kazanım uygulamalarının önemli örneklerinden biridir. Fırına gönderilecek hava daha yüksek bir sıcaklığa çıkarıldığında yanma prosesine giren havanın başlangıç koşulları değiştirilmiş olur. Böylece fırının termal yapısına bağlı olarak dışarıdan sağlanması gereken ilave enerji miktarı etkilenebilir.
Bu uygulamada baca gazı ile temiz yanma havasının birbirine karışmaması gerekir. İki akışkan arasındaki enerji aktarımı uygun ısı transfer yüzeyi üzerinden gerçekleştirilir. Baca gazının sıcaklığı ve debisi ile yanma havasının miktarı hesaplanarak reküperatör kapasitesi belirlenebilir.
Fırın Bacalarından Su Isıtma İçin Isı Geri Kazanım
Fırınlarda oluşan sıcak baca gazı, uygun bir eşanjör üzerinden suyun ön ısıtılmasında da değerlendirilebilir. Özellikle tesiste sürekli sıcak su ihtiyacı bulunan durumlarda bu yöntem farklı bir kullanım alanı oluşturabilir. Baca gazından alınan enerji, boru içerisinde dolaşan suya aktarılır ve böylece suyun başlangıç sıcaklığı yükseltilebilir.
Su tarafındaki debi, giriş sıcaklığı ve hedeflenen çıkış sıcaklığı eşanjörün kapasitesini belirler. Gaz tarafında ise sıcaklık, debi ve bileşim değerlendirilir. Baca gazının yoğuşma ihtimali bulunan uygulamalarda malzeme seçimi ve drenaj yapısı da tasarıma dahil edilmelidir.
Fırın Bacalarından Isı Geri Kazanımında Reküperatör Kullanımı
Reküperatör, fırın bacasından çıkan sıcak gazın enerjisinin temiz hava akımına aktarılması amacıyla kullanılabilecek başlıca ekipmanlardan biridir. Sıcak gaz ve hava ayrı kanallarda ilerlerken aradaki metal yüzey üzerinden enerji alışverişi gerçekleşir. Böylece fırında kullanılacak hava önceden ısıtılabilir.
Boru tip reküperatörlerde sıcak gaz ve hava boruların iki tarafında hareket eder. Plakalı modellerde ise iki akışkan farklı plaka kanallarından geçirilir. Hangi yapının kullanılacağı; gaz sıcaklığı, debi, hava miktarı, basınç kaybı ve montaj alanı üzerinden belirlenebilir.
Fırın Bacalarından Isı Geri Kazanımında Ekonomizer Kullanımı
Fırın sistemi bir kazan veya sıcak su üretim devresiyle bağlantılıysa baca gazından elde edilen enerjinin suya aktarılması için ekonomizer değerlendirilebilir. Ekonomizer, sıcak gazın enerjisini daha düşük sıcaklıktaki suya geçirerek suyun önceden ısıtılmasını sağlar.

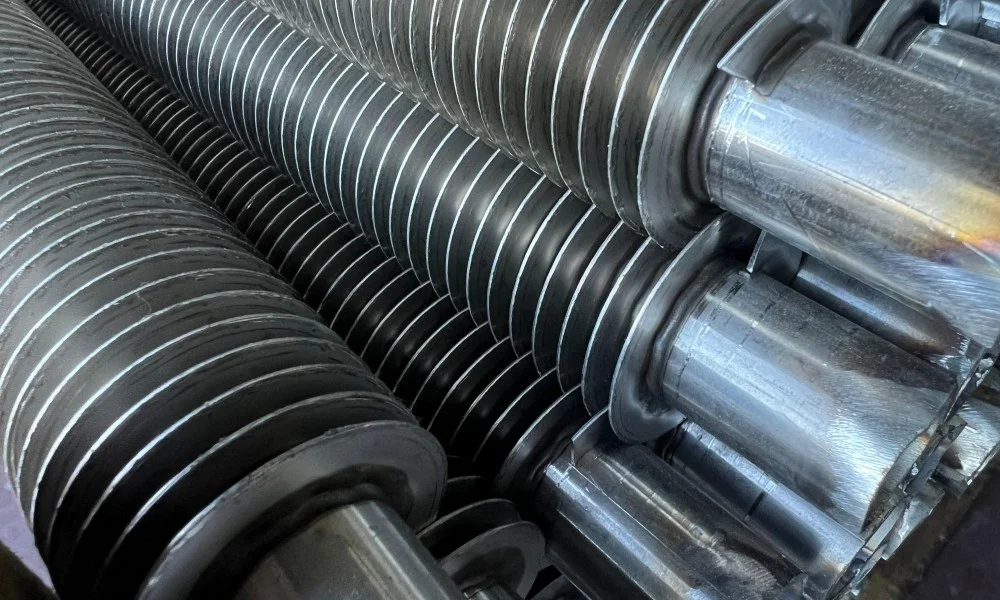

Ekonomizer kapasitesi hesaplanırken gazın sıcaklığı ve debisi ile suyun giriş sıcaklığı, debisi ve basıncı birlikte değerlendirilir. Kanatlı borulu veya farklı boru geometrilerine sahip modeller, projenin ihtiyaçlarına göre oluşturulabilir. Mevcut baca hattının bağlantı ölçüleri de ürünün fiziksel tasarımını etkileyebilir.
Fırın Bacası Isı Geri Kazanımında 7 Teknik Kriter
Fırın bacasından elde edilebilecek enerjinin doğru şekilde değerlendirilmesi için proses verilerinin ayrıntılı olarak incelenmesi gerekir:
- Baca gazı sıcaklığı: Fırından çıkan gazın çalışma sıcaklığı belirlenmelidir.
- Gaz debisi: Sistemden geçen sıcak gaz miktarı hesaplanmalıdır.
- Fırın çalışma süresi: Geri kazanım potansiyelinin sürekliliği değerlendirilmelidir.
- Geri kazanılacak enerji: Kullanılabilir termal yük belirlenmelidir.
- Kullanım noktası: Enerjinin hava, su veya farklı bir proseste değerlendirileceği netleştirilmelidir.
- Basınç kaybı: Baca ve geri kazanım hattında izin verilen direnç hesaplanmalıdır.
- Montaj alanı: Ekipmanın kurulacağı bölüm ve bağlantı güzergâhı belirlenmelidir.
Bu bilgiler, geri kazanım sisteminin kapasitesinin yanı sıra kullanılacak eşanjör veya reküperatör yapısının da belirlenmesine yardımcı olur.
Fırın Bacalarından Isı Geri Kazanım Fiyatları
Fırın bacalarından ısı geri kazanım fiyatları, baca gazının sıcaklığı ve debisi, seçilecek ekipman, ısı transfer yüzeyi, kullanılan malzemeler ve montaj kapsamına göre değişebilir. Yüksek sıcaklıkta çalışan fırınlarda özel malzeme gereksinimleri üretim maliyetini etkileyebilir. Gaz tarafında partikül veya kirlenme bulunması halinde ekipmanın temizlenebilirliğine yönelik ilave tasarım detayları gerekebilir.
Mevcut fırın bacasına sonradan kurulacak sistemlerde baca bağlantıları, kanal güzergâhı, fan ihtiyacı ve montaj alanı da maliyet hesabına dahil edilir. Bu nedenle fırın bacalarından ısı geri kazanım fiyatları, yalnızca kullanılacak ekipmanın boyutuna göre belirlenmemelidir. Prosesin sıcaklık, debi ve kullanım verileri incelendikten sonra proje bazlı bir üretim ve maliyet çalışması yapılması gerekir.
Fırın Bacalarından Isı Geri Kazanım İmalatı
Fırın proseslerinden çıkan sıcak gazların değerlendirilmesi, tesiste kullanılabilecek termal enerjinin farklı bir noktaya aktarılmasına olanak sağlar. Fırın bacalarından ısı geri kazanım imalatı, baca gazının enerjisini hava, su veya başka bir proses akışkanına aktarmaya yönelik eşanjör, ekonomizer ve reküperatör gibi ekipmanların üretimini kapsar. Ekipmanın yapısı, fırının çalışma sıcaklığı, gaz debisi, geri kazanım amacı ve mevcut baca sisteminin fiziksel koşullarına göre belirlenebilir.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı sanayi fırınları için baca gazı enerjisinin değerlendirilmesine yönelik özel ısı geri kazanım çözümleri geliştirmektedir. Yanma havasının ön ısıtılması, proses havasının hazırlanması veya suyun sıcaklığının yükseltilmesi gibi farklı kullanım amaçları için uygun ekipman yapısı proje verilerine göre belirlenebilir. Baca gazının sıcaklığı, debisi, kullanım noktası ve montaj şartları üzerinden tasarım yapılarak üretim süreci planlanabilir.
