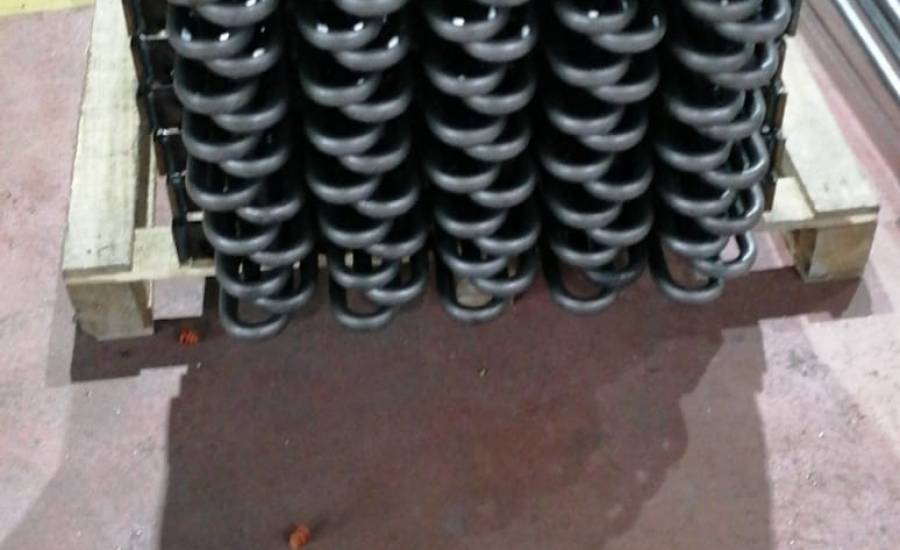

Serpantin Büküm

Serpantin büküm, ısı transfer sistemlerinde kullanılacak boruların belirli çap, yarıçap ve geometrik ölçüler doğrultusunda şekillendirilerek serpantin formuna getirilmesi işlemidir. Büküm süreci, düz borunun üretim amacına uygun bir akış güzergâhına dönüştürülmesini sağlar. Bu işlem sırasında boru kesitinin korunması, dönüş ölçülerinin hassas tutulması ve tasarlanan formun üretim boyunca sürdürülebilmesi önemlidir. Serpantin büküm işlemi; sıcak su, buhar, kızgın su, termal yağ ve farklı proses akışkanlarının dolaştığı ısıtma veya soğutma ekipmanlarında kullanılabilecek boru gruplarının hazırlanmasında uygulanabilir. Boru çapı, et kalınlığı, büküm yarıçapı, merkezler arası mesafe ve toplam boru uzunluğu gerçekleştirilecek uygulamaya göre belirlenir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı endüstriyel ihtiyaçlara yönelik hassas ölçülü serpantin büküm ve serpantin üretim çalışmaları gerçekleştirmektedir.

Serpantin Büküm Nedir?

Serpantin büküm, düz bir borunun kontrollü şekilde eğilerek art arda dönüşlerden oluşan özel bir geometriye dönüştürülmesidir. Oluşturulan form, kullanılacağı ekipmanın ölçülerine göre U dönüşlü, çok sıralı veya farklı bir boru güzergâhına sahip olabilir. Böylece tek parça boru içerisinde uzun bir akış hattı oluşturmak mümkün hale gelir.

Bükülmüş boru, özellikle tank içi serpantinlerde, hava ısıtma sistemlerinde ve çeşitli özel ısı transfer ekipmanlarında kullanılabilir. İşlemin amacı yalnızca boruyu eğmek değil, tasarlanan geometrinin kullanım sırasında gerekli akış ve montaj koşullarını karşılamasını sağlamaktır.

Serpantin Boru Nasıl Bükülür?

Serpantin büküm işleminde öncelikle borunun malzeme özellikleri ve hedeflenen geometri belirlenir. Boru, uygun büküm ekipmanı kullanılarak belirlenen yarıçapa göre şekillendirilir. İşlem sırasında dönüş bölgelerinin ölçüleri ve boru merkezleri arasındaki mesafenin korunması gerekir.

Büküm sırasında borunun aşırı ezilmesi veya kesit formunun bozulması, iç akış alanını değiştirebilir. Bu nedenle kullanılan yöntem boru çapı, et kalınlığı ve malzemenin şekillendirilebilirliği dikkate alınarak seçilmelidir. Özellikle dar dönüşlü serpantinlerde üretim tekniğinin doğru belirlenmesi daha büyük önem taşır.

Serpantin Büküm İşleminde Büküm Yarıçapı

Büküm yarıçapı, serpantin geometrisini belirleyen temel ölçülerden biridir. Küçük yarıçaplı dönüşler daha kompakt bir yapı sağlayabilir ancak borunun şekillendirilmesi sırasında daha yüksek deformasyon oluşmasına neden olabilir. Daha geniş yarıçaplar ise borunun formunu korumasını kolaylaştırırken toplam montaj alanını büyütebilir.

Uygun yarıçapın belirlenmesinde boru çapı ve et kalınlığı birlikte değerlendirilir. Ayrıca içerisinden geçecek akışkanın debisi ve izin verilen basınç kaybı da göz önünde bulundurulabilir. Bu nedenle büküm geometrisi yalnızca fiziksel yerleşim açısından değil, borunun çalışma koşulları bakımından da ele alınmalıdır.

Serpantin Büküm Sonrası Boru Geometrisi

Büküm tamamlandığında serpantinin tasarlanan ölçülere uygun olması gerekir. Boru merkezleri arasındaki mesafe, toplam genişlik, yükseklik ve dönüş açıları üretim ölçüleriyle karşılaştırılabilir. Geometrik sapmaların fazla olması, serpantinin monte edileceği ekipmanda uyumsuzluk oluşturabilir.

Özellikle seri olarak üretilen serpantinlerde her parçanın aynı formu koruması önemlidir. Tank içerisine yerleştirilecek ürünlerde bağlantı uçlarının belirlenen noktalarda bulunması gerekir. Bu nedenle büküm sonrası ölçüm ve geometrik kontrol, üretim sürecinin önemli aşamalarından biri olarak değerlendirilir.

Serpantin Büküm Nerelerde Kullanılır?

Serpantin büküm, farklı ısı transfer ekipmanlarının üretiminde ihtiyaç duyulan özel boru geometrilerinin hazırlanmasında kullanılabilir. Tank içi ısıtma ve soğutma serpantinleri, sıcak su sistemleri, buhar devreleri, termal yağ uygulamaları ve çeşitli proses ekipmanları bu işlemin değerlendirilebileceği alanlar arasındadır.

Bükümlü boruların kullanıldığı uygulamalarda mevcut alanın şekline uygun bir geometri oluşturulabilir. Özellikle silindirik tankların içerisinde spiral veya U dönüşlü yapılar hazırlanarak boru yüzeyinin proses akışkanıyla temas etmesi sağlanabilir. Kullanım amacına göre farklı boru çapları ve geometrik düzenler üretilebilir.

Serpantin Bükümde Boru Malzemesi

Bükülecek borunun malzemesi, hem üretim yöntemini hem de ürünün kullanım şartlarını etkiler. Paslanmaz çelik, karbon çeliği, bakır ve projeye uygun farklı boru malzemeleri kullanılabilir. Her malzemenin şekillendirme sırasında göstereceği davranış farklı olduğundan büküm yöntemi buna göre belirlenmelidir.

Çalışma sıcaklığı ve basıncı da malzeme seçiminde önemlidir. Buhar veya kızgın su kullanılan sistemlerde farklı mekanik özellikler aranabilir. Kimyasal akışkanların bulunduğu uygulamalarda ise malzemenin proses ortamıyla uyumluluğu ayrıca değerlendirilmelidir.

Serpantin Bükümde Dikkat Edilmesi Gereken 7 Ölçü

Serpantin büküm işleminde doğru sonuca ulaşılabilmesi için yalnızca toplam boru uzunluğunun bilinmesi yeterli değildir. Üretim öncesinde aşağıdaki ölçüler netleştirilmelidir:

• Boru çapı: Bükülecek borunun nominal çapı belirlenmelidir.
• Et kalınlığı: Çalışma basıncı ve sıcaklığına uygun değer seçilmelidir.
• Büküm yarıçapı: Dönüşlerin merkez ölçüsü netleştirilmelidir.
• Merkezler arası mesafe: Paralel boru kollarının yerleşimi belirlenmelidir.
• Dönüş sayısı: Serpantinin toplam geometrisi oluşturulmalıdır.
• Toplam boru boyu: Gerekli ısı transfer ve montaj uzunluğu hesaplanmalıdır.
• Bağlantı uçları: Giriş ve çıkışların konumları belirlenmelidir.

Bu ölçüler üretim öncesinde net olarak belirlendiğinde serpantinin kullanılacağı ekipmana uyarlanması daha kolay hale gelir.

Serpantin Büküm Fiyatları

Serpantin büküm fiyatları, borunun çapına, malzemesine, et kalınlığına, toplam uzunluğuna, dönüş sayısına ve istenen geometriye göre değişiklik gösterebilir. Çok sayıda dönüş içeren veya dar yarıçap gerektiren ürünlerde üretim işlemi daha farklı bir çalışma planı gerektirebilir. Paslanmaz çelik veya özel alaşımlı borular da maliyet hesabını etkileyebilir.

Özel ölçülü projelerde büküm işleminin yanı sıra bağlantı uçlarının hazırlanması, kolektörlerin eklenmesi veya serpantinin tamamlanmış bir ısı transfer ekipmanına dönüştürülmesi de fiyatlandırmaya dahil edilebilir. Bu nedenle serpantin büküm fiyatları, yalnızca metre üzerinden değerlendirilmemeli; borunun teknik özellikleri ve istenen geometrisi birlikte ele alınmalıdır.

Serpantin Büküm ve İmalat Çözümleri

Serpantin üretiminde doğru büküm geometrisinin oluşturulması, borunun ilerleyen aşamalarda kullanılacağı ekipmana uyum sağlaması açısından önemlidir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı çap ve malzeme özelliklerine sahip borular için proje ihtiyaçlarına uygun serpantin büküm çalışmaları gerçekleştirmektedir. Tank içi serpantinlerden proses ısıtma ve soğutma ekipmanlarına kadar farklı uygulamalar için borular belirlenen ölçülere göre şekillendirilebilir.

Büküm yarıçapı, merkez mesafeleri, toplam boy, dönüş sayısı ve bağlantı uçları proje verilerine göre hazırlanabilir. Gerektiğinde bükülen borular kolektörlerle birleştirilerek komple serpantin grupları oluşturulabilir. Böylece yalnızca boru bükümü değil, kullanılacağı sistemin geometrisine uygun özel serpantin üretimi de gerçekleştirilebilir.
