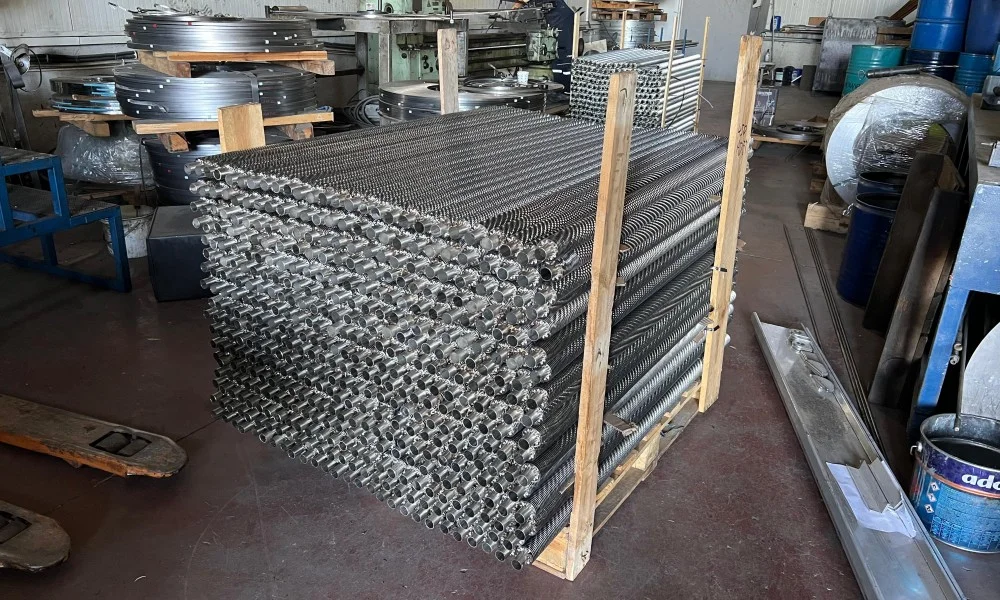

Kanatlı boru, bir borunun dış yüzeyine eklenen metal kanatlar sayesinde ısı transfer yüzeyinin genişletildiği özel bir ısı transfer elemanıdır. Özellikle boru içerisindeki akışkan ile dış ortam havası arasında enerji aktarımının gerçekleştirildiği sistemlerde kullanılır. Düz bir borunun sınırlı yüzey alanını artırmak amacıyla kullanılan kanatlar, daha kompakt bir yapı içerisinde yüksek ısı transfer kapasitesine ulaşılmasına yardımcı olur. Kanatlı borular; serpantin, hava soğutucu eşanjör, ekonomizer, radyatör ve çeşitli endüstriyel ısıtma-soğutma ekipmanlarının üretiminde değerlendirilebilir. Kanat geometrisi, boru çapı, kanat aralığı, kullanılan malzemeler ve çalışma sıcaklığı ürünün performansını doğrudan etkiler. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı proseslerin ihtiyaçlarına yönelik kanatlı boru ve ısı transfer ekipmanları üretmektedir.
Kanatlı Boru Nedir ve Düz Borudan Nasıl Ayrılır?
Kanatlı boru, temel olarak bir boru gövdesi ile bu gövdenin dışına yerleştirilen kanatlardan meydana gelir. Borunun içinden sıcak veya soğuk bir akışkan geçerken dış taraftaki kanatlar çevredeki hava ile temas eden alanı artırır. Böylece boru ile hava arasındaki enerji aktarımı için daha geniş bir yüzey oluşturulur. Düz boruda yalnızca borunun dış yüzeyi kullanılırken kanatlı boruda ek yüzeyler sayesinde daha fazla ısı transfer alanı elde edilir.
Bu yapı özellikle hava tarafındaki ısı transferinin sınırlayıcı olduğu uygulamalarda önem kazanır. Kanatların görevi, borunun taşıdığı ısıyı daha geniş bir yüzeye yayarak havaya aktarılmasını kolaylaştırmaktır. Ancak kanat eklenmesi tek başına ürünün yüksek performans göstereceği anlamına gelmez. Boru ve kanat arasındaki temas, kanat geometrisi ve hava akış koşulları birlikte değerlendirilmelidir.
Kanatlı Borular Isı Transferini Nasıl Artırır?
Isı transferinde yüzey alanı önemli bir parametredir. Borunun dışına eklenen kanatlar, hava ile temas eden toplam alanı büyüterek aynı boru uzunluğu içerisinde daha fazla enerji aktarılmasına olanak sağlayabilir. Bu özellik, özellikle hava ile çalışan ısı değiştiricilerinde ekipmanın daha kompakt tasarlanmasına yardımcı olur. Borunun içerisindeki akışkanın sıcaklığı ile hava arasındaki fark da gerçekleşen ısı transferinin miktarını etkiler.
Kanatlı yapının performansı yalnızca yüzey alanıyla değerlendirilmemelidir. Kanatların hava akışına oluşturduğu direnç de hesaplanmalıdır. Çok yoğun kanat düzeni yüzey alanını artırırken hava geçişini zorlaştırabilir. Bu nedenle kanatlı boru tasarımında yüksek yüzey alanı, uygun hava geçişi ve kabul edilebilir basınç kaybı arasında denge kurulması gerekir.
Kanatlı Boru İmalatında Kanat Geometrisi Neden Önemlidir?
Kanatların yüksekliği, kalınlığı, aralığı ve boru üzerindeki yerleşim şekli ürünün termal ve akış özelliklerini belirleyen temel unsurlardır. Daha yüksek kanatlar daha geniş bir ısı transfer yüzeyi sağlayabilir. Ancak kanat yüksekliğinin artması, malzeme kullanımını ve hava tarafındaki akış davranışını da değiştirebilir. Bu nedenle kanat boyutları sistemin ihtiyaç duyduğu kapasiteye göre belirlenmelidir.
Kanat aralığı da tasarım açısından ayrı bir önem taşır. Sık kanatlı yapı, kompakt ölçülerde yüksek yüzey alanı sağlayabilirken tozlu ortamlarda daha hızlı kirlenebilir. Geniş aralıklar ise hava geçişini kolaylaştırabilir ancak aynı boru uzunluğunda elde edilen toplam yüzey alanını azaltabilir. Uygulamanın çalışma ortamı ve hava debisi dikkate alınarak uygun kanat geometrisinin belirlenmesi gerekir.
Kanatlı Borularda Malzeme Seçimi Nasıl Yapılır?
Kanatlı boru imalatında boru ve kanat için kullanılacak malzemeler çalışma şartlarına göre belirlenir. Borunun içerisinden geçen akışkanın sıcaklığı, basıncı ve kimyasal özellikleri boru malzemesinin seçiminde önemli rol oynar. Kanat malzemesinde ise ısı iletimi, dış ortam koşulları ve korozyon dayanımı gibi özellikler dikkate alınabilir. Farklı metallerin bir arada kullanıldığı yapılarda malzemeler arasındaki uyum ayrıca değerlendirilmelidir.
Bakır, alüminyum, karbon çeliği ve paslanmaz çelik gibi malzemeler farklı uygulamalarda tercih edilebilir. Örneğin yüksek ısı iletkenliğinin önemli olduğu bazı sistemlerde bakır veya alüminyum değerlendirilebilirken yüksek mekanik dayanım veya sıcaklık gereksinimi bulunan uygulamalarda çelik esaslı malzemeler öne çıkabilir. Korozif akışkanlarla çalışan sistemlerde ise malzemenin kimyasal dayanımı daha fazla önem kazanır. Bu nedenle kanatlı boru malzemesi, ürünün kullanılacağı sistemin tamamı değerlendirilerek seçilmelidir.
Kanatlı Boru ile Boru Arasındaki Isı İletimi Neden Önemlidir?
Kanatlı boruda boru ile kanat arasındaki bağlantı, ısı transfer zincirinin kritik noktalarından biridir. Borunun içerisindeki sıcaklık önce boru duvarına, ardından kanat yapısına ve son olarak havaya aktarılır. Boru ile kanat arasında yeterli termal temas bulunmadığında kanatların tamamından beklenen verim alınamayabilir. Bu nedenle imalat yöntemi ve bağlantı kalitesi ürün performansını etkileyen unsurlar arasında yer alır.
Kanadın boruya tam olarak temas etmesi, ısının kanat boyunca daha etkin şekilde yayılmasına yardımcı olabilir. İmalat sırasında oluşabilecek boşluklar veya temas problemleri ise termal direnci yükseltebilir. Bu durum özellikle yüksek kapasite gerektiren uygulamalarda daha belirgin hale gelebilir. Kanatlı boru imalatında mekanik bağlantının yanında ısı iletim performansının da dikkate alınması bu nedenle önemlidir.
Kanatlı Borular Hangi Isı Transfer Sistemlerinde Kullanılır?
Kanatlı borular, hava ile akışkan arasında ısı transferinin gerçekleştirildiği birçok ekipmanda kullanılabilir. Klima santrali serpantinleri, hava soğutucu eşanjörler, endüstriyel hava ısıtıcıları ve radyatörler bu uygulamalara örnek gösterilebilir. Enerji sistemlerinde ekonomizerlerin bazı tasarımlarında da kanatlı yüzeylerden yararlanılabilir. Kullanılacak kanatlı borunun geometrisi ve malzemesi ekipmanın çalışma şartlarına göre değişir.
Endüstriyel tesislerde sıcak su, kızgın su, buhar, yağ veya farklı proses akışkanları boru içerisinde dolaştırılabilir. Dış tarafta ise hava doğal veya fan destekli olarak hareket ettirilebilir. Böylece aynı temel kanatlı boru prensibi hem ısıtma hem de soğutma amacıyla kullanılabilir. Uygulamanın sıcaklık seviyesi ve akışkan özellikleri değiştikçe ürünün tasarım parametreleri de yeniden değerlendirilmelidir.
Kanatlı Borular Hava Soğutucu Eşanjörlerde Nasıl Kullanılır?
Hava soğutucu eşanjörlerde amaç, proses akışkanının taşıdığı ısının ortam havasına aktarılmasıdır. Kanatlı borular bu sistemlerde genişletilmiş ısı transfer yüzeyi oluşturmak için kullanılır. Sıcak akışkan boruların içerisinden geçerken fanların oluşturduğu hava akışı kanatlı yüzeylerden geçer. Isı borudan kanatlara ve kanatlardan havaya taşınarak akışkanın sıcaklığının düşürülmesi sağlanır.
Bu sistemlerde kanat aralığı ve hava debisi birlikte değerlendirilmelidir. Ortamda yüksek miktarda toz bulunan tesislerde çok sık kanatlı tasarımlar bakım ihtiyacını artırabilir. Temiz hava koşullarında ise daha yüksek yüzey yoğunluğuna sahip çözümler değerlendirilebilir. Eşanjörün kapasitesi belirlenirken ortam sıcaklığının yanı sıra fanın sağlayabileceği hava debisi ve basınç da hesaba katılmalıdır.
Kanatlı Borular Ekonomizer Sistemlerinde Neden Tercih Edilir?
Ekonomizerler, sıcak baca gazlarında bulunan enerjinin farklı bir akışkana aktarılmasını sağlayarak enerji kullanımının iyileştirilmesine katkıda bulunabilir. Kanatlı borular, özellikle gaz tarafındaki ısı transfer yüzeyinin artırılması gereken tasarımlarda kullanılabilir. Sıcak gaz kanatlı yüzeyler üzerinden geçerken borunun içerisindeki su veya başka bir akışkana enerji aktarılır. Böylece atmosfere gönderilmeden önce gazın taşıdığı ısının bir bölümünden yararlanılması mümkün olur.
Ekonomizer tasarımında baca gazının sıcaklığı, debisi ve bileşimi önemli teknik verilerdir. Kanat yapısının gaz akışına oluşturduğu direnç de sistemin toplam basınç kaybını etkiler. Kirlenme ve kurum oluşma ihtimali bulunan baca gazlarında kanat aralığı ayrıca değerlendirilmelidir. Bu nedenle kanatlı boru seçimi, ekonomizerin genel çalışma koşullarıyla birlikte yapılmalıdır.
Kanatlı Boru Seçiminde Hangi Teknik Veriler Belirleyicidir?
Kanatlı borunun doğru boyutlandırılması için ürünün hangi sistemde çalışacağının bilinmesi gerekir. Isı transfer kapasitesinin yanında boru içerisindeki akışkanın özellikleri ve dış taraftaki hava hareketi de tasarımın temelini oluşturur. Özellikle özel imalatlarda aşağıdaki teknik verilerin belirlenmesi daha doğru bir ürün tasarımına yardımcı olur:
- Boru içerisinden geçen akışkanın türü.
- Akışkan debisi.
- Akışkan giriş ve çıkış sıcaklıkları.
- Çalışma ve tasarım basıncı.
- Hava debisi.
- Hava giriş sıcaklığı.
- Hedeflenen ısı transfer kapasitesi.
- İzin verilen basınç kaybı.
Bu veriler doğrultusunda boru çapı, kanat yüksekliği, kanat kalınlığı ve kanat aralığı değerlendirilebilir. Boru sıralaması ve devreleme şekli de akış koşullarına göre belirlenir. Montaj alanının ölçüleri ise ürünün fiziksel yapısını sınırlandırabilecek önemli bir faktördür. Dolayısıyla kanatlı boru seçimi, katalogdaki tek bir ölçüye göre değil, gerçek çalışma şartlarına göre yapılmalıdır.
Kanatlı Boruların Bakımı Isı Transfer Performansını Nasıl Etkiler?
Kanatlı boruların dış yüzeyinde biriken toz ve kir, hava ile yüzey arasındaki teması azaltabilir. Kanat aralıklarının kirle dolması hava geçişini zorlaştırarak basınç kaybını yükseltebilir. Özellikle endüstriyel üretim tesislerinde çalışan ekipmanlarda çevresel partiküller nedeniyle daha sık temizlik gerekebilir. Bakım periyodu, ekipmanın bulunduğu ortamın özelliklerine göre belirlenmelidir.
Temizlik işlemi sırasında kanatların deformasyona uğramaması gerekir. Eğilen kanatlar hava akışını değiştirebilir ve etkin yüzey alanını azaltabilir. Bunun yanında boru bağlantıları, kolektörler ve kaynak bölgeleri de kontrol edilmelidir. Düzenli bakım sayesinde kanatlı borunun hava tarafındaki performansının korunmasına ve sistemin daha istikrarlı çalışmasına katkı sağlanabilir.
Kanatlı Boru İmalatında Üçgen Enerji Hangi Çözümleri Sunar?
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., endüstriyel ısı transfer ekipmanları alanındaki üretim faaliyetleri kapsamında kanatlı boru çözümleri geliştirmektedir. Firmanın serpantin, eşanjör, ekonomizer ve radyatör gibi ürün grupları, kanatlı boru teknolojisinin farklı uygulamalarda değerlendirilmesine olanak sağlar. Üretilecek kanatlı borunun özellikleri, kullanım amacına ve sistemin teknik şartlarına göre belirlenebilir.
Proje kapsamında boru malzemesi, kanat malzemesi, çap, kanat aralığı, yüzey alanı ve çalışma sıcaklığı gibi parametreler ele alınabilir. Hava soğutucu eşanjörlerde fan kapasitesi ve hava tarafı basınç kaybı değerlendirilirken ekonomizer uygulamalarında baca gazının özellikleri dikkate alınabilir. Serpantin üretiminde ise hava debisi, akışkan sıcaklığı ve hedeflenen kapasite ön plana çıkabilir. Bu yaklaşım, farklı kullanım alanları için teknik açıdan uygun kanatlı boru yapılarının oluşturulmasına yardımcı olur.
Kanatlı Boru İmalatında Doğru Malzeme ve Geometri Nasıl Belirlenir?
Kanatlı boru seçiminde tek bir malzemenin veya kanat geometrisinin bütün uygulamalara uygun olduğu düşünülmemelidir. Isı transfer kapasitesi, çalışma sıcaklığı, akışkanın kimyasal özellikleri, ortam koşulları ve izin verilen basınç kaybı birlikte değerlendirilmelidir. Boru ile kanat arasındaki termal temasın yeterli olması da imalat kalitesi açısından önem taşır. Özellikle yüksek sıcaklık ve korozif ortamların bulunduğu uygulamalarda malzeme seçimi daha ayrıntılı ele alınmalıdır.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti. tarafından gerçekleştirilen kanatlı boru imalatı, kullanılacağı ekipmanın teknik gereksinimleri doğrultusunda planlanabilir. Serpantin, radyatör, hava soğutucu eşanjör veya ekonomizer gibi farklı sistemlerde ihtiyaç duyulan kanat yapısı değişebilir. Projeye ait sıcaklık, debi, basınç ve kapasite bilgilerinin belirlenmesi, uygun boru ve kanat kombinasyonunun oluşturulmasına yardımcı olur. Böylece kanatlı borunun yalnızca yüksek yüzey alanına sahip olması değil, gerçek çalışma koşullarında beklenen ısı transferini sağlayabilmesi hedeflenir.
