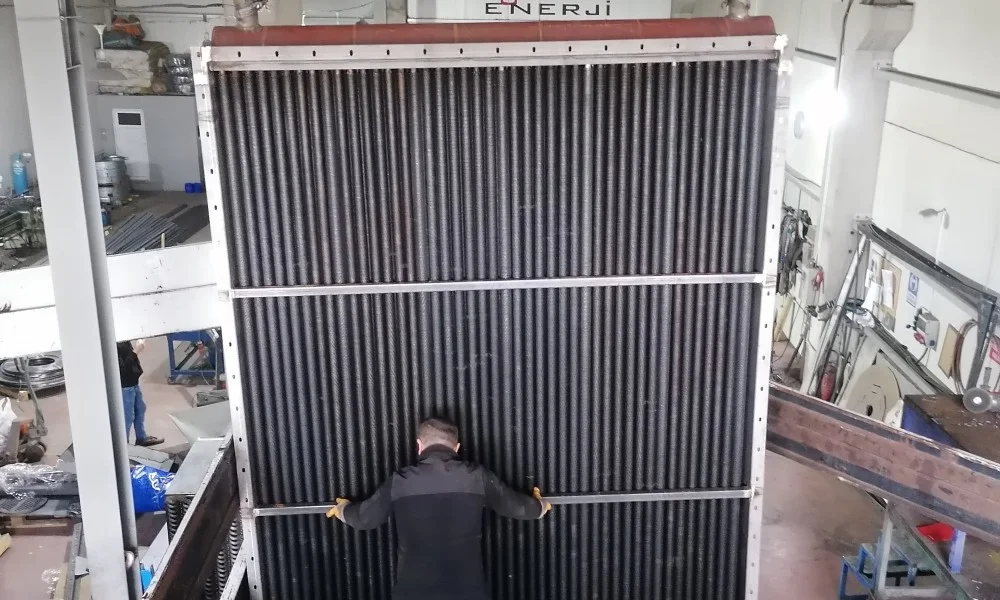

Havanın düşük ısı iletim katsayısı, fabrika ortamlarında veya kurutma tünellerinde boru hattındaki sıcaklığı ortama yaymayı oldukça zorlaştırır. Boru dış yüzeyine eklenen kanatçıklarla bu yüzey alanını katbekat artıran kanatlı radyatörler, akışkandaki termal enerjiyi havaya hızla transfer eder. Düz borulu sistemlere kıyasla çok daha dar bir alanda yüksek ısı transferi gerçekleştiren bu ekipmanlar, işletmelerin ısıtma ve havalandırma verimini belirler. Sıcak su, buhar ya da kızgın yağ devrelerine bağlanan üniteler, fan yardımıyla veya doğal taşınımla ortam sıcaklığını istenen seviyede tutar. Doğru boru ve kanat geometrisi seçilmediğinde ise fan motorları zorlanır, enerji sarfiyatı artar.
Isı transferinde iki farklı akışkanın karşılaştığı yüzeylerde toplam ısıl direnç daima zayıf olan tarafta yoğunlaşır. Boru içinden geçen su veya buhar yüksek ısı taşınım katsayısına sahipken, borunun dışından geçen havanın ısı taşınım katsayısı düşüktür. Bu dengesizliği gidermek amacıyla tasarlanan kanatlı radyatörler, boru dış yüzeyini kanatlarla genişleterek hava tarafındaki ısıl direnci düşürür. Temel prensip, metalik temasla birleşen yüzeyler üzerinden ısının iletimle kanat uçlarına yayılması ve oradan geçen havaya konveksiyonla aktarılmasıdır. Basit ama etkilidir. Sistem bu sayede minimum metal ağırlığıyla maksimum ısı çıkışı üretir.
Sistemin merkezinde, boru demetlerinin içerisinden dolaşan birincil ısıtıcı akışkan yer alır. Kazan dairesinden gelen doymuş buhar, 90/70 °C sıcak su ya da 250 °C termal yağ, boru et kalınlığı boyunca ısısını metal duvara iletir. Buhar kullanılan sistemlerde faz değişimi gerçekleşir; buhar yoğuşarak gizli ısısını boru iç cidarına bırakır. Bu aşamada iç yüzeydeki ısı taşınım katsayısı 2000 ile 5000 W/m²K değerlerine kadar tırmanır. Sıcak su veya yağ devrelerinde ise akış rejiminin türbülanslı olması, sınır tabaka direncini kırarak ısı transferini hızlandırır. Boru iç çapının doğru seçilmesi, akışkan hızını 1 ile 2 metre/saniye bandında tutarak aşırı basınç kaybını önler. Düşük hızlarda akış laminere döner ve ısı geçişi yavaşlar.
Hava tarafında durum boru içine göre oldukça farklıdır. Durgun veya düşük hızlı havanın ısı taşınım katsayısı çoğunlukla 30 ile 80 W/m²K seviyesinde kalır. Boru dışına dairesel, spiral ya da plaka biçiminde kanat dizildiğinde, hava ile temas eden yüzey alanı 10 ila 15 kat büyür. Isı, boru cidarından kanat köküne iletim yoluyla geçer ve kanat yüzeyi boyunca uca doğru ilerler. Kanat verimi bu noktada devreye girer. Malzemenin iletkenliği ve kanat kalınlığı, kanat ucundaki sıcaklığın kök sıcaklığına yakın kalmasını sağlar. Fanın üflediği hava kütlesi kanatların arasından geçerken yüzeydeki bu ısıl enerjiyi süpürür ve hızla ısınarak çalışma ortamına dağılır. Kanat yakasının boruyu tam sarmaması durumunda ise arada kalan mikroskobik hava boşlukları ısı geçişini sekteye uğratır.
Termal performans kadar ünitenin mekanik ömrü de seçilen metallerin kimyasal ve fiziksel uyumuna dayanır. Sahada karşılaşılan çalışma koşullarına göre üretilen kanatlı radyatörlerde, akışkanın sıcaklığı, korozyon riski ve çalışma basıncı malzeme tercihini doğrudan yönlendirir. Yanlış metal eşleşmesi yapıldığında ısıl genleşme farkları kanatların gevşemesine ya da galvanik korozyon nedeniyle boruların delinmesine yol açar. Her metal her prosese uymaz. Bu nedenle her tesis kendi proses şartlarına uygun malzeme kombinasyonunu kurmalıdır.
İklimlendirme santrallerinde, kurutma odalarında ve standart sıcak su hatlarında en sık bakır boru ile alüminyum kanat bileşimi kullanılır. Bakırın yaklaşık 385 W/mK olan yüksek ısıl iletkenliği, akışkandaki ısıyı gecikmeden boru yüzeyine çıkarır. Alüminyum kanatlar ise hafifliği, işlenme kolaylığı ve 205 W/mK iletkenliği sayesinde bu ısıyı hızla havaya yayar. İmalat aşamasında boruların mekanik şişirme yöntemiyle genleştirilmesi, alüminyum kanat deliklerinin boru dış cidarını sıkıca kavramasını sağlar. Kanat kalınlığı çoğunlukla 0.12 ile 0.25 milimetre arasında seçilir. Ancak bu kombinasyon 150 °C üzerindeki sürekli buhar uygulamalarında veya asidik gazların bulunduğu ortamlarda hızla yıpranır. Nemli ve kükürtlü ortamlarda bakır ile alüminyum arasında elektrokimyasal potansiyel farkı oluşur ve kanat köklerinde korozyon başlar.
Yüksek basınçlı kızgın buhar hatlarında veya 200 °C üzerindeki termal yağ devrelerinde mekanik mukavemet öne çıkar. Çekme dikişsiz çelik borular, 16 bar ve üzeri buhar basınçlarına karşı yüksek emniyet payı sunar. Çelik boru üzerine spiral sarılan çelik kanatlar kaynakla sabitlenir ya da komple daldırma galvaniz kaplamaya gönderilir. Galvaniz havuzu, kanat köklerindeki hava boşluklarını doldurarak temas direncini sıfıra indirir. Kimya, denizcilik ve gıda sanayisinde ise korozif buharlara karşı AISI 304 veya AISI 316 kalite paslanmaz çelik boru ve kanatlar tercih edilir. Paslanmaz çeliğin ısıl iletkenliği 15 W/mK civarında olduğu için bakıra göre düşüktür; bu zayıflığı telafi etmek için yüzey alanı daha geniş tutulur. Malzemenin sertliği montaj işçiliğini zorlaştırsa da agresif asit buharlarına karşı yapısını korur.
Fabrika ortamlarında çıplak boru demetleri yerine kanatlı radyatörler tercih edildiğinde, mekanik yerleşimden enerji tüketimine kadar geniş bir alanda tasarruf elde edilir. Isı transfer yüzeyinin hacimsel yoğunluğu, tesis tasarımcılarına dar kanallarda bile yüksek kapasiteli çözümler üretme imkanı tanır.
Bu donanımların endüstriyel tesislerde öne çıkmasını sağlayan başlıca nitelikler şunlardır:
Her seçenekte olduğu gibi bu yapının da bazı sınırları bulunur. Kanatlar hava akışına karşı sürtünme direnci oluşturduğu için fan seçiminde statik basınç kaybı mutlaka hesaba katılmalıdır. Yetersiz fan seçimi hava debisini düşürür. Kanat yüzeyleri tozlandığında ise termal transfer hızı kademeli olarak geriler.
Hava tarafında kanat yoğunluğunun artırılması ısı transferini yükseltirken, fan motorunun yenmesi gereken aerodinamik direnci de yukarı taşır. İşletme esnasında kanatlı radyatörlerin hava geçiş kanalları tozla dolduğunda hava debisi düşer, enerji tüketimi tırmanır. Kirlilik kontrolü ihmale gelmez. Bu iki parametreyi dengede tutmak doğru mühendislik yaklaşımı gerektirir.
Kanat adımı, iki kanat levhası arasındaki eksenel mesafeyi ifade eder ve çoğunlukla 2.5 milimetre ile 6 milimetre arasında belirlenir. Temiz hava sirkülasyonu olan ofis ve depo ısıtmalarında 2.5 ya da 3 milimetre kanat aralığı tercih edilerek metreküpe düşen yüzey alanı maksimize edilir. Ancak tekstil fabrikaları, ağaç işleme atölyeleri ya da çimento tesisleri gibi tozlu ortamlarda dar aralıklar filtre gibi çalışır ve kanatlar birkaç gün içinde liflerle tıkanır. Bu tür ağır proseslerde kanat adımı 4.5 ile 6 milimetre seviyesine çıkarılır. Yüzey kaybını telafi etmek için boru sıra sayısı artırılır. Geniş adım, hava geçişini rahatlatır ve temizlik aralıklarını uzatır. Hava girişine konulacak kaba toz filtreleri bataryanın kirlenme hızını ciddi oranda yavaşlatır.
Biriken toz ve yağ tabakası metal ile hava arasında yalıtım katmanı oluşturarak ısı transferini yarı yarıya düşürebilir. Temizlik işleminde yapılan en büyük hata, tazyikli suyu veya buharı kanatlara açılı püskürtmektir. Açıyla gelen yüksek basınç, ince alüminyum kanatları hemen yamultur ve hava kanallarını kalıcı olarak kapatır. Temizlik daima kanat doğrultusuna paralel açıyla uygulanmalıdır. Kuru doymuş buhar veya nötr kimyasal temizleyiciler içeren ılık su, hava akışının tersi yönünden sıkılarak kirler dışarı atılır. Eğrilen kanatlar ise özel metal kanat taraklarıyla taranarak hava akış kesiti yeniden açılır. Hat üzerindeki fark basınç manometreleri izlenerek basınç kaybı 150 Pascal değerini aştığında yıkama planlanmalıdır.
Büyük debili hava sirkülasyonu gerektiren tesislerde kanatlı radyatörler, proses sürekliliğini doğrudan belirler. Ağır sanayi tesislerinden tarımsal kurutma işletmelerine kadar çok sayıda işletme bu ekipmanları merkezi ısıtma elemanı olarak konumlandırır. Her sektörün sıcaklık ihtiyacı farklıdır.
Tekstil terbiye hatlarında kumaşın nemini uzaklaştıran ramöz makineleri, yoğun biçimde yüksek sıcaklıklı havaya ihtiyaç duyar. Buhar veya kızgın yağ ile beslenen kanatlı bataryalar, sirküle eden havayı 140 ile 180 °C aralığına taşır. Kumaştan uçuşan toz ve lifler kanat aralarına dolabileceğinden bu hatlarda seyrek adımlı çelik borulu bataryalar öne çıkar. Gıda kurutma tesislerinde ise makarna, sebze, meyve ve tütün gibi ürünlerin kontrollü nem kaybı bu ünitelerle sağlanır. Gıda hatlarında ürünle temas eden hava dolaştığı için çoğunlukla paslanmaz çelik borulu ve kolay yıkanabilir tasarımlar tercih edilir.
Yüksek tavanlı fabrika holleri, hangarlar ve lojistik depolarda radyatör panelleri zemin seviyesinde yetersiz kalır. Bu alanlarda tavan veya kolon montajlı sıcak hava apareyleri kullanılır. Aparey gövdesinin içine yerleştirilen kanatlı radyatörler, arkasındaki aksiyel fanın üflediği havayı ısıtarak yönlendirme menfezleriyle çalışma zeminine basar. Bu yöntem, sıcak havanın tavanda birikmesini engelleyerek taban ile tavan arasındaki sıcaklık farkını minimuma indirir. Isıtılan hava çalışma seviyesinde tutulduğu için yakıt tüketimi dengelenir.
Yeni bir hat kurarken ya da mevcut üniteyi yenilerken atılacak doğru adımlar, sistemin yıllarca stabil çalışmasını sağlar. Doğru boyutlandırma işletme ömrünü doğrudan uzatır. İlk olarak hava debisi, giriş-çıkış hava sıcaklıkları ve mevcut akışkan kaynağının basıncı eksiksiz hesaplanmalıdır. Yüzey hızı 2.5 ile 3.5 metre/saniye aralığında tutulmalıdır; bu hızın üstü aşırı gürültü ve fan gücü yaratırken, altı yetersiz ısı yayılımına neden olur.
İmalat aşamasında boruların aynalara kaynaklanması ve sızdırmazlık testlerinin hidrostatik basınç altında yapılması aksatılmamalıdır. Üçgen Enerji Sistemleri, endüstriyel tesislerin proses şartlarına uygun serpantin ve radyatör bataryaları üreterek doğru termal kapasitenin yakalanmasına katkı sağlar. Montaj sonrasında buhar hatlarında koç darbesini önlemek için kondenstopların ve hava atıcıların doğru çalışıp çalışmadığı kontrol edilmelidir. Düzenli filtre kontrolleri ve sezonluk bakım planları, sistemin ilk günkü ısı transfer verimini korumasını garanti altına alır. Tesisinizdeki mevcut ısıtma hatlarını bu parametrelerle gözden geçirerek revizyon adımlarını hemen başlatabilirsiniz.
