Kimya Eşanjörü İmalatı

Kimya eşanjörü imalatı, kimyasal proseslerde kullanılan akışkanların ısıtılması, soğutulması, yoğuşturulması veya proses sıcaklığının belirli bir aralıkta tutulması amacıyla özel olarak tasarlanan ısı transfer ekipmanlarının üretimidir. Kimya tesislerinde kullanılan akışkanların korozif, yoğun, yüksek sıcaklıklı veya basınçlı olması, standart eşanjörlerden farklı mühendislik yaklaşımlarını gerekli kılabilir. Bu nedenle kimyasal proseslere yönelik eşanjörlerde gövde, boru, plaka, bağlantı noktaları ve sızdırmazlık elemanları birlikte değerlendirilmelidir. Ürünün kapasitesi; akışkan türleri, debiler, giriş ve çıkış sıcaklıkları, çalışma basıncı ve kimyasal özellikler üzerinden belirlenir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı kimyasal proseslerin teknik şartlarına uygun özel kimya eşanjörü imalatı gerçekleştirmektedir.

Kimya Eşanjörü Nedir?

Kimya eşanjörü, kimyasal proseslerde bulunan iki farklı akışkan arasında kontrollü ısı transferi yapılmasını sağlayan proses ekipmanıdır. Akışkanlardan biri sahip olduğu enerjiyi diğerine aktarırken iki devre çoğu uygulamada birbirinden fiziksel olarak ayrılmış durumda tutulur. Bu yapı sayesinde proses akışkanlarının sıcaklığı değiştirilirken karışma riski ortadan kaldırılabilir.

Kimyasal prosesin yapısına bağlı olarak eşanjör; reaksiyon öncesi ısıtma, proses sonrası soğutma, solvent sıcaklık kontrolü veya yoğuşma gibi farklı görevlerde kullanılabilir. Ekipmanın türü ve malzeme yapısı ise doğrudan proseste kullanılan kimyasal akışkanların özelliklerine göre belirlenir.

Kimya Eşanjörü Hangi Proseslerde Kullanılır?

Kimya sektöründe sıcaklık kontrolü, birçok üretim aşamasının temel gereksinimlerinden biridir. Reaksiyona girecek bir akışkanın belirli sıcaklığa getirilmesi, işlem sonunda sıcaklığının düşürülmesi veya farklı bir sıvının kontrollü şekilde yoğuşturulması için eşanjörlerden yararlanılabilir.

Asitler, alkaliler, solventler, proses suları, yağlar ve farklı kimyasal karışımlar için ayrı tasarım kriterleri ortaya çıkabilir. Akışkanın yoğunluğu veya viskozitesi değiştiğinde kanal yapısının yeniden hesaplanması gerekebilir. Bu nedenle kimya eşanjörünün kullanım amacı belirlenirken prosesin yalnızca sıcaklık ihtiyacı değil, akışkanın fiziksel ve kimyasal özellikleri de incelenmelidir.

Kimya Eşanjörü İmalatı Nasıl Yapılır?

Kimya eşanjörü imalatı, proses verilerinin ayrıntılı şekilde belirlenmesiyle başlar. Öncelikle kimyasal akışkanların türü, konsantrasyonu, debisi, sıcaklığı ve basıncı ortaya konur. Ardından diğer akışkanın çalışma koşulları belirlenerek gerekli ısı transfer kapasitesi hesaplanır.

Bu hesaplama sonucunda borulu, plakalı veya farklı bir eşanjör konstrüksiyonu seçilebilir. Gövde çapı, boru sayısı, plaka adedi, yüzey alanı ve bağlantı noktaları proses şartlarına göre tasarlanır. Üretim aşamasında kullanılan malzemelerin kimyasal ortamla uyumu dikkate alınır ve montaj detayları mevcut tesisatla uyumlu olacak şekilde hazırlanır. İmalat tamamlandığında ürünün ölçüleri, bağlantıları ve tasarım şartları kapsamında gerekli kontroller gerçekleştirilir.

Kimya Eşanjörlerinde Malzeme Seçimi

Kimyasal proseslerde eşanjör malzemesinin belirlenmesi, ürünün çalışma güvenliği açısından kritik bir konudur. Akışkanın kimyasal yapısı, sıcaklığı, konsantrasyonu ve basıncı malzeme tercihinin temelini oluşturur. Paslanmaz çelik başta olmak üzere farklı metal seçenekleri uygulamanın gereksinimlerine göre değerlendirilebilir.

Korozyon riski bulunan proseslerde yalnızca boru veya plaka malzemesine bakmak yeterli değildir. Gövde, bağlantı parçaları, kolektörler ve sızdırmazlık elemanlarının da aynı kimyasal ortamla uyumlu olması gerekir. Yüksek sıcaklık bulunan uygulamalarda termal genleşme ve malzeme dayanımı ayrıca dikkate alınmalıdır.

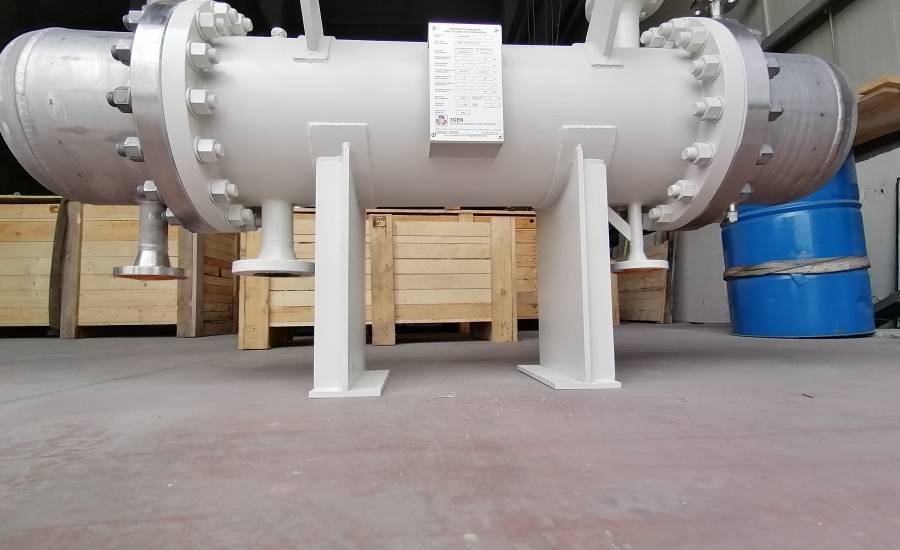

Borulu Kimya Eşanjörleri

Borulu kimya eşanjörleri, bir akışkanın boru içerisinden, diğerinin ise gövde tarafında ilerlediği ısı transfer ekipmanlarıdır. Bu yapı, farklı basınç ve sıcaklık seviyelerinin bulunduğu kimyasal proseslere uyarlanabilir. Boru çapları, boru uzunluğu, geçiş sayısı ve toplam yüzey alanı ihtiyaç duyulan kapasiteye göre belirlenebilir.

Borulu yapı özellikle yüksek sıcaklık veya basınç koşullarının bulunduğu proseslerde farklı tasarım seçenekleri sunabilir. Kimyasal akışkanın viskozitesi yüksekse boru tarafındaki akış koşulları buna göre hesaplanır. Gövde tarafındaki akış düzeni de yüzeyin mümkün olduğunca etkin kullanılmasına yönelik tasarlanabilir.

Plakalı Kimya Eşanjörleri

Plakalı kimya eşanjörleri, sıcak ve soğuk akışkanların birbirinden ayrılmış plaka kanallarından ilerlediği kompakt sistemlerdir. İnce metal plakaların oluşturduğu yüzey, iki akışkan arasında enerji aktarımı için geniş bir temas alanı sağlayabilir.

Bu tip eşanjörlerde plaka malzemesi ve sızdırmazlık elemanları kimyasal prosesin özelliklerine göre seçilmelidir. Akışkanın içerisinde partikül bulunması veya yüksek viskoziteye sahip olması kanal yapısının tasarımını etkileyebilir. Uygulamanın basınç, sıcaklık ve temizlik gereksinimleri dikkate alınarak plakalı yapı değerlendirilmelidir.

Kimya Eşanjörlerinin Kullanım Alanları

Kimya eşanjörleri, üretimin farklı aşamalarında sıcaklık değişiminin gerekli olduğu sistemlerde kullanılabilir. Reaktör besleme hatları, proses tankları, solvent devreleri, kimyasal sıvı soğutma hatları, yoğuşturma sistemleri ve sıcak su hazırlama uygulamaları bunlardan bazılarıdır.

Petrokimya ve kimyasal madde üretim tesislerinde yüksek sıcaklıklı akışkanların soğutulması için özel eşanjörler tasarlanabilir. Daha düşük sıcaklıktaki proses akışkanlarının ısıtılmasında ise sıcak su, buhar veya başka bir enerji taşıyıcı kullanılabilir. Her uygulamada ekipmanın görevine bağlı olarak farklı yüzey geometrileri ve malzeme kombinasyonları oluşturulabilir.

Kimya Eşanjörü Seçiminde 7 Teknik Kriter

Kimyasal proses için eşanjör belirlenirken ürünün teknik özelliklerinin prosesle birebir örtüşmesi gerekir:

• Kimyasal akışkan: Akışkanın türü, yoğunluğu ve kimyasal özellikleri belirlenmelidir.
• Konsantrasyon: Kimyasalın yoğunluğu veya karışım oranı malzeme seçiminde değerlendirilmelidir.
• Debi: Her iki devrenin akış miktarları hesaplanmalıdır.
• Sıcaklık: Giriş ve hedeflenen çıkış sıcaklıkları netleştirilmelidir.
• Basınç: İşletme ve tasarım basınçları ortaya konmalıdır.
• Korozyon şartları: Kullanılacak malzemelerin proses ortamına uygunluğu incelenmelidir.
• Montaj alanı: Eşanjörün kurulacağı bölüm ve bağlantı ölçüleri belirlenmelidir.

Bu veriler doğrultusunda uygun eşanjör tipi ve transfer yüzeyi belirlenebilir. Özellikle agresif kimyasallar kullanılan proseslerde malzeme seçiminin tasarımın ilk aşamasında netleştirilmesi önemlidir.

Kimya Eşanjörü Fiyatları

Kimya eşanjörü fiyatları, eşanjörün kapasitesi, modeli, kullanılan malzeme, toplam ısı transfer alanı, bağlantı yapısı ve üretim özelliklerine göre değişebilir. Paslanmaz çelik veya özel malzemelerin kullanılması, standart karbon çelik uygulamalarına göre farklı bir maliyet oluşturabilir. Çalışma sıcaklığı ve basınç yükseldikçe gövde, boru veya plaka yapısında farklı teknik gereksinimler ortaya çıkabilir.

Özel üretim projelerinde kimyasal akışkanın özellikleri kadar mevcut tesisatın bağlantı ölçüleri ve montaj alanı da fiyatlandırmaya dahil edilir. Bu nedenle kimya eşanjörü fiyatları, yalnızca fiziksel boyut üzerinden değerlendirilmemelidir. Proses debileri, sıcaklıklar, basınçlar, malzeme gereksinimleri ve kullanım amacı birlikte incelenerek proje bazlı maliyet çalışması yapılmalıdır.

Kimya Eşanjörü İmalatı

Kimyasal proseslerde kullanılan eşanjörlerin doğru şekilde çalışabilmesi için termal kapasite ile kimyasal dayanımın aynı tasarım içerisinde ele alınması gerekir. Kimya eşanjörü imalatı, farklı kimyasal akışkanların ısıtılması, soğutulması veya yoğuşturulması için kullanılacak borulu, plakalı ve özel konstrüksiyonlu eşanjörlerin proje koşullarına göre üretilmesini kapsar. Boru veya plaka yapısı, malzeme seçimi, toplam transfer yüzeyi, bağlantılar ve gövde ölçüleri prosesin teknik gereksinimlerine göre belirlenebilir.

Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., kimya ve petrokimya proseslerinde kullanılabilecek özel kimya eşanjörü imalatı gerçekleştirmektedir. Kimyasal akışkanın türü, konsantrasyonu, debisi, sıcaklığı, basıncı ve montaj koşulları doğrultusunda ürünün teknik yapısı oluşturulabilir. Yeni tesis projeleri veya mevcut proses hatlarına uyarlanacak eşanjörler için ölçülendirme, malzeme ve bağlantı detayları uygulamanın ihtiyaçlarına göre planlanabilir.
