Gömme finli boru imalatı, boru yüzeyine açılan özel kanallara fin malzemesinin yerleştirilmesiyle oluşturulan, yüksek ısı transfer kapasitesine yönelik kanatlı boruların üretim sürecidir. Gömme fin yapısında kanat malzemesi borunun dış yüzeyine yalnızca temas ettirilmek yerine boru üzerinde oluşturulan yuvaya veya kanala mekanik olarak sabitlenir. Bu yapı, fin ile boru arasında daha güçlü ve kontrollü bir temas oluşturulmasına yardımcı olabilir. Gömme finli borular; eşanjör, serpantin, hava ısıtıcı, soğutucu ve çeşitli endüstriyel ısı transfer sistemlerinde kullanılabilir. Boru çapı, fin malzemesi, fin yüksekliği, fin kalınlığı, kanal ölçüsü ve fin aralığı ürünün kullanım amacına göre belirlenir. Çalışma sıcaklığı, basınç ve akışkan özellikleri de üretim tasarımının temel unsurlarıdır. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı endüstriyel uygulamalara uygun gömme finli boru imalatı gerçekleştirmektedir.
Gömme Finli Boru Nedir?
Gömme finli boru, boru dış yüzeyinde hazırlanan özel kanallara veya yuvalara fin malzemesinin mekanik olarak yerleştirilmesiyle elde edilen genişletilmiş yüzeyli ısı transfer borusudur. Boru içerisinde sıcak veya soğuk bir akışkan ilerlerken finler, dış ortamla temas eden yüzey alanını artırır. Özellikle hava tarafındaki ısı transferinin geliştirilmesi gereken uygulamalarda bu yapı kullanılabilir.
Gömme finli borunun ayırt edici özelliği, fin bağlantısının boru yüzeyiyle bütünleşen bir mekanik yapıya sahip olmasıdır. Böylece finlerin boru üzerindeki konumu daha kontrollü hale getirilebilir. Kullanılacak boru ve fin malzemeleri, uygulamanın sıcaklık, basınç ve çevresel şartlarına göre seçilir.
Gömme Finli Boru İmalatı Nasıl Gerçekleştirilir?
Gömme finli boru imalatı, öncelikle ana borunun ve fin malzemesinin kullanım şartlarına göre belirlenmesiyle başlar. Boru çapı, et kalınlığı ve fin ölçüleri oluşturulduktan sonra boru yüzeyinde finin yerleşeceği kanal veya yiv yapısı hazırlanır. Fin malzemesi bu bölüme kontrollü şekilde yerleştirilir ve boru ile fin arasında sağlam bir mekanik temas oluşturulur.
Üretimin önemli aşamalarından biri, finlerin boru boyunca düzenli bir aralıkla konumlandırılmasıdır. Fin yüksekliği ve aralığındaki farklılıklar, ürünün toplam yüzey alanını ve hava geçiş koşullarını etkileyebilir. Bu nedenle üretim sırasında geometrik ölçülerin korunması gerekir. Son kontrolde boru çapı, fin aralığı, fin yüksekliği ve toplam ürün uzunluğu tasarım verileriyle karşılaştırılabilir.
Gömme Fin Yapısının Sağladığı Özellikler
Gömme finli yapı, fin ile boru arasında mekanik olarak oluşturulan temas sayesinde farklı çalışma koşullarına yönelik tasarım yapılmasına imkân verebilir. Finin belirlenen kanala yerleştirilmesi, yüzey boyunca daha kontrollü bir bağlantı oluşturulmasına yardımcı olur. Bu özellik, özellikle sıcaklık değişimlerinin yaşandığı sistemlerde tasarım açısından değerlendirilebilir.
Isı transferi açısından finlerin temel görevi, borunun dış tarafındaki yüzey alanını genişletmektir. Ancak daha fazla yüzey alanı her zaman daha uygun bir sonuç anlamına gelmez. Hava debisi, izin verilen basınç kaybı ve ekipmanın toplam ölçüleri de hesaba katılmalıdır. Gömme finli boru tasarımında bu parametrelerin birlikte değerlendirilmesi gerekir.
Hangi Sistemlerde Gömme Finli Boru Kullanılır?
Gömme finli borular, hava ve gaz tarafında genişletilmiş yüzey alanına ihtiyaç duyulan çeşitli ısı transfer ekipmanlarında kullanılabilir. Endüstriyel eşanjörler, sıcak hava üniteleri, serpantinler ve proses radyatörleri bu ürünlerin değerlendirilebileceği uygulamalar arasındadır. Isıtma tarafında sıcak su, kızgın su, buhar veya termal yağ gibi akışkanlar kullanılabilirken soğutma tarafında farklı proses akışkanları tercih edilebilir.
Kullanım alanı değiştikçe boru ve fin özelliklerinin de yeniden ele alınması gerekir. Yüksek sıcaklıklı uygulamalar ile düşük sıcaklıklı hava şartlandırma sistemlerinin ihtiyaçları aynı değildir. Bu nedenle üretilecek gömme finli borunun ölçüleri ve malzeme kombinasyonu doğrudan uygulamanın teknik gereksinimleri üzerinden belirlenmelidir.
Boru ve Fin Malzemesi Nasıl Belirlenir?
Gömme finli boruda iki temel malzeme grubu bulunur: ana boru ve fin. Boru malzemesi belirlenirken içerisinden geçecek akışkanın sıcaklığı, basıncı ve kimyasal özellikleri dikkate alınır. Fin malzemesinde ise dış ortam koşulları, ısı iletkenliği ve çalışma sıcaklığı gibi özellikler öne çıkar.
Bazı projelerde boru ve fin için aynı metal kullanılabilir. Farklı özelliklerin gerekli olduğu uygulamalarda ise farklı malzeme kombinasyonları değerlendirilebilir. Ancak iki malzemenin termal genleşme davranışları ve çalışma koşullarındaki uyumu göz önünde bulundurulmalıdır. Böylece fin ile boru arasındaki bağlantının kullanım sürecinde korunmasına yönelik daha uygun bir tasarım oluşturulabilir.
Gömme Finli Borularda Fin Ölçüleri Neden Önemlidir?
Fin yüksekliği, fin kalınlığı ve fin aralığı, ürünün hava tarafındaki çalışma karakterini değiştiren temel geometrik değerlerdir. Yüksek fin yapısı daha geniş dış yüzey oluşturabilir. Buna karşılık borunun toplam dış çapı büyüyebilir. Finlerin birbirine çok yakın yerleştirilmesi ise hava geçiş direncini artırabilir.
Bu nedenle fin geometrisinin yalnızca ısı transfer yüzeyini büyütme amacıyla belirlenmesi yeterli değildir. Fan kapasitesi, hava debisi ve ekipmanın yerleştirileceği alan da hesaba katılmalıdır. Gömme finli boru imalatı sırasında bütün bu ölçülerin birbiriyle uyumlu şekilde oluşturulması, ürünün kullanılacağı sisteme daha uygun hale gelmesine yardımcı olur.
Gömme Finli Boru Seçiminde 7 Teknik Kriter
Gömme finli boru için doğru ürünün belirlenebilmesi, birkaç temel verinin netleştirilmesini gerektirir. Özellikle özel üretim projelerinde aşağıdaki teknik bilgiler önem taşır:
- Boru çapı ve et kalınlığı: Akışkan debisi ve çalışma basıncına uygun ölçüler seçilmelidir.
- Fin yüksekliği: Gerekli dış yüzey alanına göre belirlenmelidir.
- Fin kalınlığı: Mekanik dayanım ve üretim koşulları dikkate alınmalıdır.
- Fin aralığı: Hava akışıyla uyumlu bir geometri oluşturulmalıdır.
- Malzeme: Boru ve fin malzemeleri çalışma şartlarına göre seçilmelidir.
- Çalışma sıcaklığı: Isıtma veya soğutma prosesinin sıcaklık değerleri hesaplanmalıdır.
- Montaj ölçüleri: Ürünün kullanılacağı eşanjör, serpantin veya radyatörün fiziksel sınırları belirlenmelidir.
Bu değerler, üretimden önce netleştirildiğinde ürünün gereksiz kapasite veya ölçü farklarıyla üretilmesinin önüne geçilebilir.
Gömme Finli Boru Fiyatları
Gömme finli boru fiyatları, kullanılan boru ve fin malzemesinin yanı sıra ürünün çapına, toplam uzunluğuna ve fin geometrisine göre değişebilir. Finlerin özel bir kanala yerleştirilmesi, üretim sürecinin standart finli borulara göre farklı teknik işlemler gerektirmesine neden olabilir. Üretim miktarı ve özel ölçü gereksinimleri de toplam maliyet üzerinde etkili olabilir.
Özellikle yüksek sıcaklıkta çalışan projelerde kullanılacak malzemenin özellikleri fiyatlandırmayı değiştirebilir. Ayrıca mevcut bir eşanjör, radyatör veya serpantin için özel ölçüde üretim yapılacaksa bağlantı ve montaj şartları da değerlendirilir. Bu nedenle gömme finli boru fiyatları, yalnızca metre veya adet üzerinden değil, ürünün teknik özellikleri ve üretim kapsamı birlikte incelenerek belirlenmelidir.

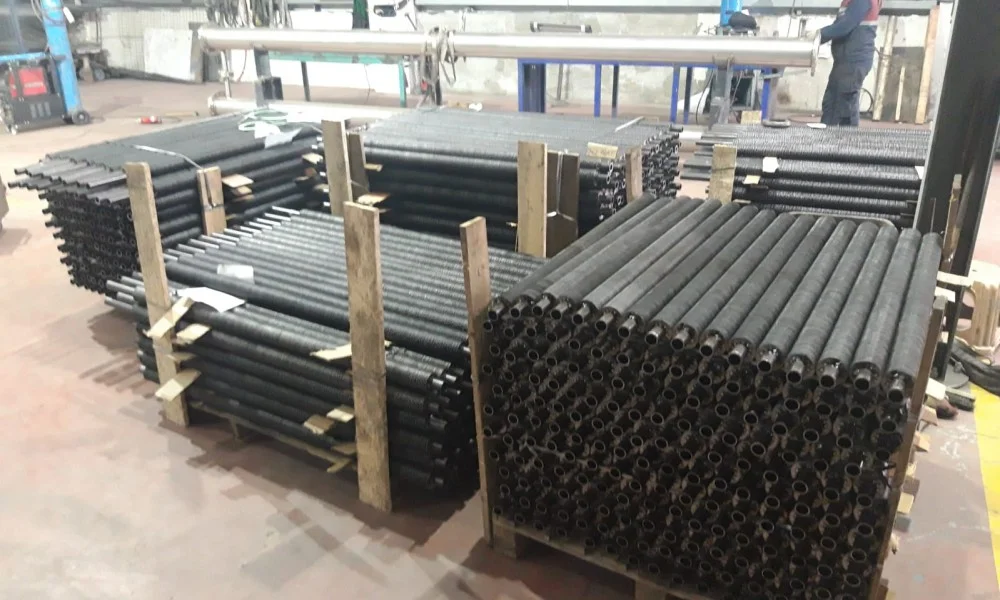

Gömme Finli Boru İmalatı
Gömme finli boru imalatı, boru dış yüzeyine mekanik olarak entegre edilen fin yapısı sayesinde genişletilmiş ısı transfer alanı oluşturulmasına yönelik özel bir üretim yöntemidir. Borunun içerisindeki akışkan ile dış ortam arasındaki enerji aktarımını desteklemek amacıyla kullanılan ürünler; eşanjör, serpantin, radyatör, hava ısıtıcı ve çeşitli proses ekipmanlarına uygun şekilde üretilebilir. Boru çapı, fin yüksekliği, fin aralığı, kanal ölçüsü ve toplam uzunluk uygulamanın çalışma koşullarına göre belirlenir.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., endüstriyel ısı transfer sistemlerine yönelik özel gömme finli boru imalatı gerçekleştirmektedir. Çalışma sıcaklığı, basınç, akışkan türü, hava debisi, gerekli ısı transfer yüzeyi ve montaj ölçüleri doğrultusunda boru ve fin yapısı belirlenebilir. Mevcut bir eşanjör veya serpantin sistemine uygulanacak özel ürünlerde gerekli ölçülendirme ve üretim detayları proje şartlarına göre planlanabilir.
