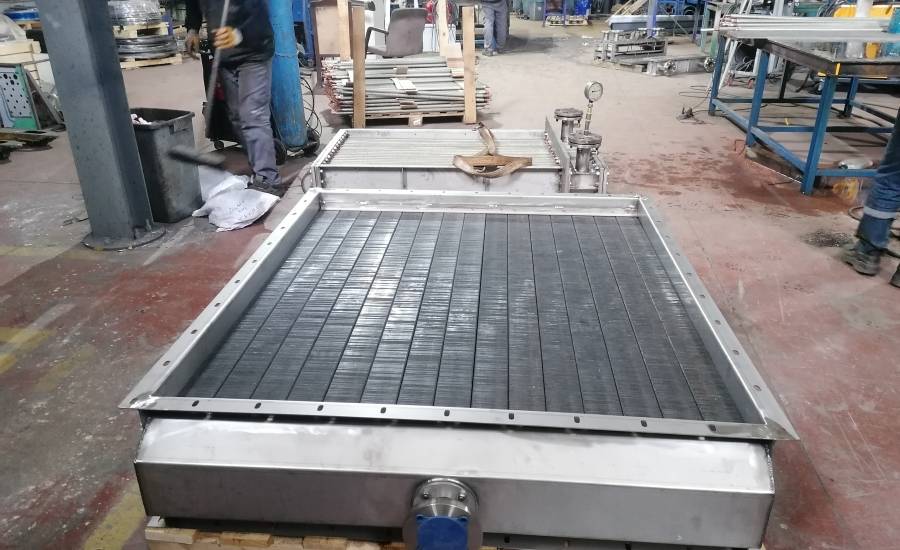

Serpantin Radyatör İmalatı

Serpantin Radyatör İmalatı

Fabrika havalandırma kanallarında veya kurutma fırınlarında radyatör bataryasının hava debisini karşılayamaması, ortam sıcaklığını düşürürken enerji tüketimini öngörülemeyen noktalara taşır. Doğru mühendislik temeline dayanan serpantin imalatı, boru demeti ile kanat geometrisini hava hızına tam uyumlu hale getirir. Sanayi tesislerinde ortam ısıtmasından proses havası şartlandırmaya kadar geniş bir sahada görev yapan radyatörler, boru içi akışkanın enerjisini kanatlar vasıtasıyla havaya aktarır. Yetersiz yüzey alanı veya hatalı boru adımı seçildiğinde, fanlar aşırı elektrik çekerken ortam hedeflenen dereceye ulaşamaz. Bu tür verim kayıplarını önlemek için üretim sürecinin her adımı akışkan ve hava dinamikleriyle birlikte planlanmalıdır.

Serpantin İmalatı Öncesinde Radyatör Isıl Yük ve Hava Debisi Hesapları

Endüstriyel radyatörlerde ısıl verimi doğrudan belirleyen unsur, serpantin içinden geçen akışkanın fiziksel fazıdır. Doymuş buhar, kızgın su ya da termal yağ gibi farklı akışkanlar, boru cidarında tamamen farklı ısı taşınım katsayıları oluşturur. Bu hesaplama eksik yapıldığında radyatör yüzeyi havayı ısıtmaya yetmez. Mühendislik hesapları burada başlar. Serpantin imalatında boru dizilimi ve hava geçiş kesiti, ortamda dolaşan havanın debisine göre netleştirilir. Giriş ve çıkış sıcaklıkları arasındaki fark büyüdükçe boru sıralarının geometrisi değişir. Kış aylarında eksi derecelerdeki dış havayı ısıtan taze hava bataryalarında donma riskine karşı özel emniyet marjları bırakılır.

Isıtıcı Akışkan Türüne Göre Isı Transfer Alanı

Buhar kullanılan radyatör bataryalarında faz değişimi gerçekleştiği için ısı transfer katsayısı oldukça yüksektir. Buharın yoğuşurken açığa çıkardığı gizli ısı, boru yüzeyinden hızla kanatlara ve ardından havaya iletilir. Buna karşın sıcak su veya termal yağ dolaşan borularda akış hızının belirli sınırlar içinde tutulması gerekir. Yağın viskozitesi arttıkça boru içi sürtünme yükselir ve sirkülasyon pompası zorlanır. Yağ tarafındaki laminer akış ısı geçiş katsayısını doğrudan düşürür. Dolayısıyla akışkanın viskozite ve debi değerleri, radyatörde kullanılacak toplam boru metrajını doğrudan belirler. Su hatlarında ise kireçlenme eğilimi hesaplara dahil edilerek kirlenme faktörü payı eklenir.

Hava Hızı ve Yüzey Direnci Dengesi

Radyatör bataryasının karşısına konulan fanın oluşturduğu hava akışı, kanatların arasından geçerken belirli bir dirençle karşılaşır. Hava hızı batarya kesitinde saniyede 2,5 ile 3,5 metre aralığında seçildiğinde ısı transferi dengeli gerçekleşir. Hız bu değerin üzerine çıktığında kanat arkalarında türbülans kaybı oluşur. Fan motoru gereksiz yere aşırı yüklenir. Çok düşük hava hızlarında ise kanat yüzeylerindeki sınır tabaka kalınlaşır ve ısı havaya geçemez. Mühendisler, hava tarafı basınç düşüşünü genellikle 100 ile 250 Pascal aralığında tutarak fan enerjisi ile termal verim arasında bir denge kurar.

Serpantin İmalatında Radyatör Boru ve Kanat Malzemelerinin Seçimi

Radyatörün çalışacağı ortamdaki nem, gaz içeriği ve sıcaklık rejimleri malzeme tercihinde temel belirleyicidir. Ağır sanayi tesislerinde boruların korozyona ve basınca dayanması gerekirken, kanatların da havaya hızla ısı vermesi beklenir. Yanlış alaşım seçimi bataryanın birkaç ay içinde delinmesine yol açabilir. Doğru metal seçimi dayanıklılığı belirler. Serpantin imalatının malzeme kalitesini belirleyen temel kural, boru ile kanadın termal genleşme uyumudur. Isınma ve soğuma döngülerinde iki metalin farklı genleşmesi kanat gevşemesine sebep olur.

Karbon Çelik ve Paslanmaz Boruların Sınırları

Yüksek basınçlı buhar hatlarında genellikle dikişsiz çelik çekme borular tercih edilir. Karbon çelik borular basınca karşı yüksek mekanik mukavemet sergiler. Ancak ortamda nem veya asidik buhar varsa dış yüzey hızla paslanır. Korozif ortamlarda 304 veya 316L kalite paslanmaz çelik borular tercih edilir. Paslanmaz çeliğin ısı iletkenliği karbon çeliğe kıyasla belirgin şekilde düşüktür. Bu eksi yönü telafi etmek için paslanmaz borulu radyatörlerde daha geniş bir ısı transfer yüzeyi tasarlanması gerekir. İlaç ve gıda tesislerinde hijyen şartları paslanmaz çeliği zorunlu kılar.

Alüminyum ve Bakır Kanatların Isıl İletkenliği

Kanat malzemesi olarak alüminyum, hafifliği ve yaklaşık 200 W/mK düzeyindeki termal iletkenliğiyle endüstride en çok kullanılan seçenektir. Alüminyumun kolay şekil alması kanat yakalarının pürüzsüz basılmasını sağlar. Bakır kanatlar ise daha yüksek iletkenlik sunsa da maliyet ve ağırlık açısından her projeye uyum sağlamaz. Deniz kenarındaki tesislerde tuzlu hava alüminyumu korozyona uğratabilir. Bu tür yerlerde epoksi kaplı alüminyum veya bakır kanat tercih edilir. Yüksek sıcaklıklı baca gazı veya 250 derecenin üzerindeki yağ hatlarında alüminyum kanatlar mekanik mukavemetini kaybedebilir. Bu tür ağır şartlarda çelik boru üzerine çelik kanat sarımı uygulanır.

Serpantin İmalatı Sırasında Kanat Montajı ve Şişirme Yöntemleri

Kanat ile boru arasındaki temas yüzeyi, radyatör bataryasının gerçek ısıl kapasitesini ortaya koyar. Boru dış cidarında oluşabilecek en küçük hava boşluğu bile yalıtkan görevi görerek ısının kanatlara geçmesini engeller. Bu temas direncini ortadan kaldırmak amacıyla serpantin imalatında mekanik şişirme yöntemiyle borular genişletilerek kanat yakalarıyla birleştirilir. İmalat tezgahlarında uygulanan hassas mekanik işlemler şunlardır:

  • Borular delikli kanat plakalarının içerisine belirli bir kalıp dizilimiyle yerleştirilir. Dizilim sırasında boru aralıklarının ve ayna mesafelerinin milimetrik hassasiyette kalması sağlanır.
  • Boru içinden geçirilen çelik bilye veya hidrolik mandrel boruyu dışa doğru esnetir. Bu genleşme sayesinde boru et kalınlığı kanat bileziğini sıkıca kavrayarak metal metale tam temas oluşturur.
  • Kanat hatve adımları prosesin toz yoğunluğuna ve hava debisine göre ayarlanır. Kirlilik riski yüksek tesislerde kanat aralığı 4 milimetre veya daha geniş seçilerek tıkanmalar önlenir.
  • Dış hava şartlarına maruz kalan bataryalarda kanat kenarları kıvrılarak yapısal rijitlik artırılır. Böylece yüksek fan basıncında kanatların titreşim yapması veya eğilmesi engellenir.
  • İmalat sonrasında kanat yakalarının boruyu çepeçevre sarıp sarmadığı optik ve mekanik kontrollerle denetlenir. Yaka yüksekliğindeki en ufak sapma kanatlar arası mesafeyi bozar.

Hava boşluğu ısıyı keser.

Radyatör Bataryalarında Kollektör Tasarımı ve Akışkan Dağılımı

Radyatör demetindeki her bir boruya eşit miktarda akışkan gitmediğinde batarya yüzeyinde dengesiz sıcaklık bölgeleri oluşur. Kollektör borusunun çapı, giriş ve çıkış nozullarının konumu akış rejimini doğrudan yönlendirir. Girişe yakın borulardan fazla debi geçerken uçtaki boruların atıl kalması sık rastlanan bir sorundur. Bu durum kapasiteyi düşürür. Serpantin imalatına yönelik kollektör montajında dağıtım borularının içine yönlendirici perdeler veya kademeli geçiş plakaları yerleştirilir. Boru demetine akışkanın eşit bölünmesi homojen bir hava çıkış sıcaklığı sağlar.

Özellikle buhar radyatörlerinde alt kollektörün tasarımı yoğuşan suyun tahliyesi açısından belirleyicidir. Buhar yoğuştuğunda hacmi yüzlerce kat küçülür ve alt kollektörde hızla sıvı su birikir. Drenaj eğimi doğru verilmezse borularda su birikintisi kalır. Sıcak buhar soğuk su birikintisine çarptığında koç darbesi meydana gelir. Bu mekanik darbeler boru ayna kaynaklarını çatlatabilir. Kollektör altına bağlanan termodinamik veya şamandıralı kondenstoplar suyun sistemden hızla tahliye edilmesini temin eder. Eğimli montaj ve doğru çapta kondens hattı ayrımı bu arızaların önüne geçer.

Serpantin İmalatı Kapsamında Basınç Testleri ve Sızdırmazlık Denetimi

Üretimi tamamlanan radyatör bataryaları boya veya kasetleme aşamasına geçmeden önce mutlaka hidrostatik teste tabi tutulur. Tesislerde işletme basıncının üzerine çıkabilecek anlık basınç dalgalanmaları boru birleşim yerlerini zorlar. Standartlar gereği bataryalar işletme basıncının en az 1,5 katı basınç altında test edilir. Test süreci tavizsiz yürütülür. Serpantin imalatının her aşamasında boru ek kaynakları, ayna bağlantıları ve kollektör dikişleri basınç altında dikkatle gözlemlenir.

Buhar ve kızgın yağ radyatörlerinde sadece su basmak mikroskobik gözenekleri tespit etmeye yetmeyebilir. Bu durumlarda batarya kuru hava veya azot gazı ile basınçlandırılarak özel test havuzuna daldırılır. Su altında kabarcık çıkışı izlenerek en ufak gaz sızıntısı bile anında yakalanır. Basınç manometresindeki düşüşler kaydedilerek sistemin basıncı koruma süresi ölçülür. Yapılan sızdırmazlık testleri kayıt altına alınarak radyatörün çalışma sınırları belgelenir. Denetimden geçmeyen hiçbir batarya montaja sevk edilmez.

Serpantin Radyatörlerde Kirlenme Faktörleri ve Bakım Kolaylığı

Tekstil fabrikalarında uçuşan elyaf tozları veya ahşap işleme tesislerindeki talaş partikülleri radyatör kanatlarının arasına hızla dolar. Kanat araları tıkandığında hava geçiş alanı daralırken ısı iletim yüzeyi de yalıtılmış olur. Bu birikintiler fan motorunun aşırı akım çekmesine neden olurken ortamın ısınmasını engeller. Düzenli temizlik planı şarttır. Serpantin imalatı planlanırken bakım ekiplerinin bataryaya rahat ulaşabilmesi ve temizlik yapabilmesi için şu yapısal ayrıntılar göz önüne alınmalıdır:

  • Kanat hatve aralıkları ortamdaki toz yüküne göre geniş tutulmalıdır. Tozlu proseslerde sık kanat kullanmak bataryanın birkaç haftada tıkanmasına zemin hazırlar.
  • Radyatör kaset gövdesine sökülebilir servis kapakları veya kızaklı montaj rayları eklenmelidir. Bu mekanizma bataryanın kanal dışına kolayca çekilmesini sağlar.
  • Basınçlı yıkama veya kuru hava üfleme işlemlerine dayanabilmesi için kanat kalınlığı standartların üzerinde seçilmelidir. İnce kanatlar tazyikli su temasında kolayca bükülür.
  • Batarya önüne konulacak kaba filtreler partiküllerin doğrudan kanatlara ulaşmasını engeller. Filtrelerin düzenli kontrolü batarya ömrünü doğrudan uzatır.
  • Korozyon riski taşıyan nemli ortamlarda kaset sacları galvanizli veya paslanmaz malzemeden bükülmelidir. Çerçeve paslandığında boru demetine baskı yaparak sızıntılara yol açar.

Endüstriyel Tesislerde Serpantin İmalatı Yatırım Kararları

Endüstriyel tesislerde radyatör bataryası seçimi yaparken yalnızca ilk satın alma maliyetine odaklanmak uzun vadede işletme zararlarına yol açar. Hatalı hesaplanmış bir radyatör, yetersiz ısı transferi yüzünden kazanın gereğinden fazla yakıt tüketmesine ve proses sürelerinin uzamasına sebep olur. Kaliteli malzeme ve doğru boru şişirme teknikleri bataryanın kullanım ömrünü uzatır. Yatırımın geri dönüşü hızlanır. Borulu ısı değiştiriciler ve radyatör bataryaları alanında faaliyet gösteren Üçgen Enerji Sistemleri, her tesisin çalışma parametrelerine uygun serpantin imalatı süreçlerinde mühendislik desteği sağlamaktadır. Doğru projelendirilmiş bir serpantin radyatörü, enerji giderlerini kontrol altında tutarken fabrika üretim hatlarının aksamadan çalışmasını temin eder.
