Soğutma eşanjörü, sıcaklığı düşürülmek istenen bir akışkanın taşıdığı ısının başka bir soğutma ortamına aktarılmasını sağlayan ısı transfer ekipmanıdır. Endüstriyel proseslerde yağ, su, kimyasal sıvılar, gazlar ve farklı proses akışkanlarının belirli sıcaklık değerlerinde tutulması için kullanılabilir. Eşanjör içerisinde sıcak ve soğuk akışkanlar genellikle birbirine karışmadan, aralarındaki yüzey üzerinden enerji alışverişi gerçekleştirir. Soğutma kapasitesi; akışkan debisi, giriş sıcaklığı, hedef çıkış sıcaklığı, soğutma ortamının sıcaklığı ve eşanjör yüzey alanına bağlı olarak değişir. Doğru boyutlandırılmış bir soğutma eşanjörü, proses ekipmanlarının ihtiyaç duyduğu sıcaklık kontrolünün sağlanmasına yardımcı olur. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı endüstriyel soğutma ihtiyaçlarına yönelik eşanjör, serpantin ve hava soğutucu sistemleri üretmektedir.
Soğutma eşanjörü, bir akışkandan alınan ısının daha düşük sıcaklıktaki başka bir akışkana aktarılması amacıyla kullanılan ekipmandır. Sıcak akışkan eşanjörün bir tarafından ilerlerken soğutucu akışkan diğer taraftan hareket eder. İki akışkan arasında doğrudan temas oluşmadan gerçekleşen ısı transferi sonucunda sıcak akışkanın sıcaklığı düşürülür. Soğutma işlemi sürekli bir proses içerisinde gerçekleştirilebildiği için endüstriyel tesislerde farklı sistemlere entegre edilebilir.
Kullanım amacı yalnızca bir sıvının sıcaklığını azaltmak olmayabilir. Makine yağının çalışma sıcaklığının kontrol edilmesi, proses suyunun soğutulması veya doğal gaz gibi akışkanların sıcaklık değerlerinin düşürülmesi de soğutma eşanjörlerinin görevleri arasında yer alabilir. Her uygulamada ihtiyaç duyulan eşanjör geometrisi farklıdır. Bu nedenle ekipman seçiminde akışkanın özellikleri ve prosesin çalışma şartları birlikte değerlendirilmelidir.
Soğutma eşanjörünün çalışma prensibi, sıcaklık farkından yararlanarak enerjinin sıcak akışkandan soğuk akışkana aktarılması esasına dayanır. Sıcak akışkan boru veya kanal içerisinden geçerken taşıdığı ısı eşanjör yüzeyine ulaşır. Diğer taraftaki soğutucu akışkan daha düşük sıcaklıkta olduğu için bu enerjiyi üzerine alır. Böylece soğutulmak istenen akışkan eşanjörden daha düşük sıcaklıkla çıkar.
Akış yönleri eşanjör tasarımına göre paralel veya karşı akış şeklinde düzenlenebilir. Karşı akışlı düzenlerde iki akışkanın sıcaklık farkından daha etkin yararlanılması mümkün olabilir. Ancak uygun akış düzeni, yalnızca teorik ısı transferine göre değil, prosesin basınç ve debi şartlarına göre belirlenmelidir. Eşanjörün toplam yüzey alanı da hedeflenen sıcaklık değişimini sağlayacak şekilde hesaplanır.
Soğutma eşanjörleri, yapısal özelliklerine ve kullanılan soğutma yöntemine göre farklı şekillerde tasarlanabilir. Borulu eşanjörler, plakalı eşanjörler ve spiral eşanjörler farklı proseslerde değerlendirilebilecek temel seçenekler arasındadır. Hava ile soğutmanın tercih edildiği uygulamalarda ise kanatlı borulu hava soğutucu eşanjörler kullanılabilir.
Yaygın soğutma eşanjörü türleri arasında şunlar bulunabilir:
Bu ürünlerin her biri farklı çalışma şartlarına göre avantaj sağlayabilir. Örneğin yüksek basınçlı uygulamalarda borulu yapı öne çıkabilirken, kompakt ölçü gerektiren bazı proseslerde farklı eşanjör geometrileri değerlendirilebilir. Ürün seçimi yapılırken yalnızca eşanjör tipi değil, kullanılacak akışkanların özellikleri de dikkate alınmalıdır.

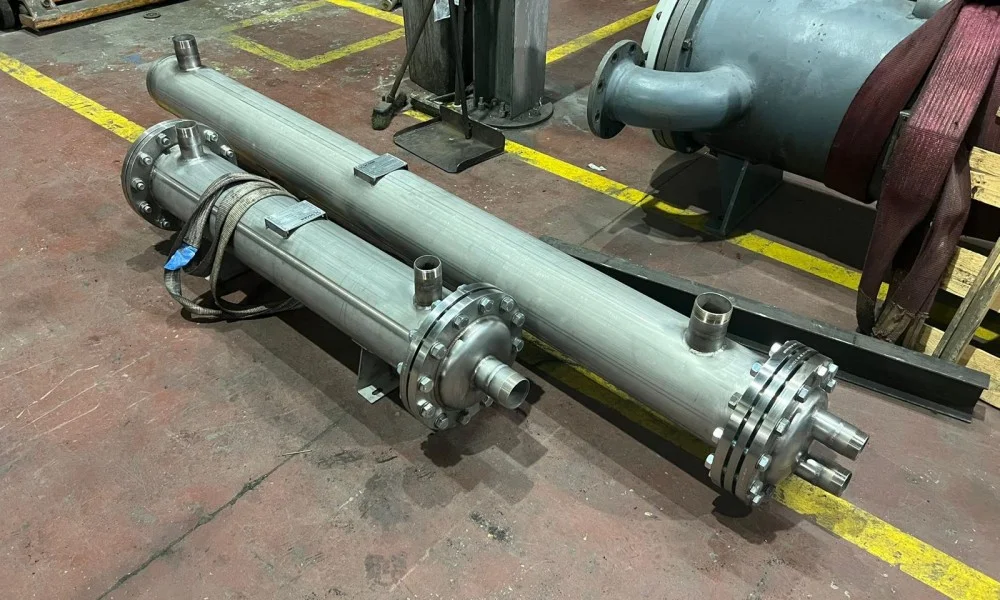

Borulu eşanjörlerde akışkanlardan biri boruların içerisinden, diğeri ise boru demetinin çevresinden ilerler. Isı transferi boru cidarı üzerinden gerçekleşir. Bu yapı, farklı basınç ve sıcaklık şartlarında çalışabilecek şekilde tasarlanabilir. Boru sayısı, çapı, uzunluğu ve devreleme biçimi eşanjörün kapasitesini etkileyen önemli parametrelerdir.
Özellikle yağ, su, kimyasal akışkan ve farklı proses sıvılarının soğutulması gereken uygulamalarda borulu soğutma eşanjörleri değerlendirilebilir. Boru tarafının temizlenebilir olması, bakım ihtiyacı bulunan bazı sistemlerde avantaj sağlayabilir. Ancak eşanjörün uygunluğu belirlenirken akışkanın viskozitesi, tortu oluşturma eğilimi ve korozyon özellikleri de hesaba katılmalıdır.
Bazı endüstriyel tesislerde sıcak akışkanların soğutulması için sürekli su kullanılması istenmeyebilir. Hava soğutmalı eşanjörlerde ise sıcak akışkanın taşıdığı enerji atmosfer havasına aktarılabilir. Kanatlı borular üzerinden hareket eden hava, akışkanın sıcaklığının düşürülmesine yardımcı olur. Fan kullanılması halinde hava hareketi kontrollü biçimde artırılabilir.
Bu sistemler özellikle su kaynaklarının sınırlı olduğu veya soğutma suyu altyapısının bulunmadığı tesislerde değerlendirilebilir. Bununla birlikte hava sıcaklığı yükseldikçe soğutma performansı değişebilir. Bu nedenle hava soğutmalı eşanjör tasarımında bölgenin tasarım sıcaklığı ve yıl içerisindeki çalışma koşulları dikkate alınmalıdır. Fan kapasitesi ve eşanjör yüzey alanı da bu şartlara göre belirlenmelidir.
Yağ soğutma eşanjörü, çalışma sırasında ısınan yağın sıcaklığını kontrol altında tutmak amacıyla kullanılabilir. Hidrolik sistemler, kompresörler, makineler ve çeşitli endüstriyel ekipmanlarda yağın belirli sıcaklık aralığında tutulması gerekebilir. Sıcak yağ eşanjörün bir tarafında dolaşırken diğer tarafta su veya hava gibi daha düşük sıcaklıktaki bir soğutma ortamı bulunabilir.
Yağın viskozitesi sıcaklığa bağlı olarak değiştiği için soğutma eşanjörünün tasarımı bu özelliği dikkate almalıdır. Yağ debisi, giriş sıcaklığı ve hedef çıkış sıcaklığı üzerinden gerekli ısı transfer kapasitesi hesaplanabilir. Boru çapı ve akış düzeni belirlenirken yağın oluşturacağı basınç kaybı da göz önünde bulundurulur. Böylece ekipmanın yağ devresinin çalışma şartlarını gereksiz şekilde zorlamaması hedeflenir.
Soğutma eşanjörü kapasitesinin belirlenmesinde öncelikle uzaklaştırılması gereken ısı miktarı hesaplanır. Sıcak akışkanın debisi, özgül ısısı ve giriş-çıkış sıcaklıkları temel verileri oluşturur. Soğutma tarafında ise akışkanın debisi, giriş sıcaklığı ve izin verilen çıkış sıcaklığı dikkate alınır. Bu değerler üzerinden eşanjörün ihtiyaç duyduğu ısı transfer yüzeyi hesaplanabilir.
Hesaplamada sıcaklık farkının yanı sıra akışkanların fiziksel özellikleri de önem taşır. Yüksek viskoziteli bir sıvı ile düşük viskoziteli bir sıvının eşanjör içerisindeki davranışı aynı değildir. Aynı şekilde kirlenme eğilimi yüksek akışkanlarda yüzey alanının belirlenmesi farklı bir yaklaşım gerektirebilir. Bu nedenle soğutma eşanjörü imalatı öncesinde proses verilerinin mümkün olduğunca eksiksiz belirlenmesi gerekir.
Eşanjör seçiminin doğru yapılabilmesi için yalnızca motor veya makine gücünün bilinmesi yeterli değildir. Soğutulacak akışkanın türü, debisi ve sıcaklık değerleri mutlaka belirlenmelidir. Soğutma tarafında kullanılacak akışkanın özellikleri de aynı şekilde hesaba katılır. Montaj alanı ve bağlantı ölçüleri ise ürünün mekanik tasarımını etkiler.
Proje başlangıcında aşağıdaki verilerin hazırlanması faydalı olur:
Bu bilgiler eşanjörün yüzey alanı, boru çapı ve akış düzeninin belirlenmesine yardımcı olur. Akışkanların kimyasal özellikleri ise malzeme seçiminde dikkate alınır. Böylece ekipman, yalnızca nominal kapasiteye göre değil, kullanılacağı sistemin gerçek koşullarına göre boyutlandırılabilir.
Soğutma eşanjörleri sıcaklık kontrolünün gerekli olduğu birçok endüstriyel proseste kullanılabilir. Üretim makinelerinde dolaşan yağların soğutulması, proses suyunun sıcaklığının düşürülmesi ve enerji sistemlerinde belirli akışkanların kontrol edilmesi bunlara örnektir. Kimya sektöründe proses sıvılarının sıcaklığı kontrol edilirken, enerji tesislerinde farklı devreler arasında ısı aktarımı gerçekleştirilebilir.
Başlıca uygulama alanları şunlardır:
Her sektörün proses koşulları birbirinden farklı olduğundan kullanılacak eşanjörün yapısı da değişebilir. Özellikle kimyasal uygulamalarda malzeme dayanımı ön plana çıkarken, yağ soğutma sistemlerinde viskozite ve debi daha belirleyici olabilir. Enerji tesislerinde ise yüksek sıcaklık ve basınç koşulları tasarımın önemli bölümünü oluşturabilir.
Soğutma eşanjörlerinin temel avantajı, proses akışkanının sıcaklığını kontrollü bir ısı transferiyle düşürmeye yardımcı olmasıdır. İki akışkanın birbirine karışmadan enerji alışverişi yapması, farklı proseslerin aynı ekipman içerisinde güvenli biçimde yönetilmesine olanak tanır. Eşanjörün yüzey alanı ve akış düzeni ihtiyaca göre değiştirilebilir.
Başlıca avantajları şu şekilde sıralanabilir:
Bu özelliklerin gerçek işletme avantajına dönüşebilmesi için eşanjörün doğru kapasitede seçilmesi gerekir. Özellikle sürekli çalışan tesislerde basınç kaybı, fan veya pompa enerji ihtiyacı ve bakım şartları da seçim sürecine dahil edilmelidir.
Soğutma eşanjörünün boru, gövde ve diğer parçalarında kullanılacak malzemeler proses şartlarına göre belirlenir. Karbon çeliği, paslanmaz çelik, bakır, alüminyum ve farklı alaşımlar uygulamanın gerektirdiği özelliklere göre değerlendirilebilir. Akışkanın korozif olması halinde malzemenin kimyasal dayanımı önem kazanır. Yüksek sıcaklık veya basınç uygulamalarında mekanik dayanım öncelikli hale gelebilir.
Malzeme seçiminde akışkanın yalnızca kimyasal yapısı değil, sıcaklığı ve çalışma basıncı da dikkate alınmalıdır. Farklı metallerin birlikte kullanılması durumunda uzun süreli korozyon davranışı incelenebilir. Hava soğutmalı eşanjörlerde ise dış ortamın nemi ve çevresel etkileri de tasarıma dahil edilir. Böylece ekipmanın çalışma şartlarına daha uygun bir malzeme yapısı oluşturulabilir.
Eşanjör yüzeylerinde zamanla tortu, kir veya korozyon oluşması ısı transfer kapasitesini azaltabilir. Boru içerisinde biriken tabaka akış kesitini daraltarak basınç kaybını yükseltebilir. Hava soğutmalı eşanjörlerde ise kanatların tozla kaplanması hava geçişini sınırlandırabilir. Bu nedenle bakım işlemlerinin eşanjörün çalışma ortamına uygun bir program dahilinde yapılması gerekir.
Temizlik yöntemi kullanılan eşanjörün yapısına ve akışkanın özelliklerine göre belirlenmelidir. Borulu sistemlerde boru tarafının temizlenmesi mümkün olurken kanatlı yapılarda hava yüzeylerinin uygun yöntemle temizlenmesi gerekir. Bakım sırasında bağlantılar, kaynak bölgeleri ve olası kaçak noktaları da kontrol edilebilir. Düzenli bakım, ekipmanın tasarlanan ısı transfer performansına daha yakın çalışmasına yardımcı olur.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., eşanjör, serpantin, ekonomizer, radyatör ve hava soğutucu sistemleri gibi farklı ısı transfer ekipmanlarının üretimini gerçekleştirmektedir. Soğutma eşanjörü projelerinde kullanılacak akışkan, debi, sıcaklık ve basınç değerleri üzerinden uygun tasarım parametreleri belirlenebilir. Boru çapı, yüzey alanı, devreleme ve malzeme seçimi uygulamanın ihtiyaçlarına göre şekillendirilebilir.
Yağ soğutma, proses suyu soğutma, hava ile soğutma veya farklı endüstriyel akışkanların sıcaklık kontrolü için proje özelinde çözümler geliştirilebilir. Mevcut sisteme eklenecek eşanjörlerde bağlantı ölçüleri ve montaj alanı dikkate alınabilir. Yeni tesislerde ise pompa, fan, boru hattı ve eşanjör arasındaki çalışma uyumu birlikte değerlendirilebilir. Böylece soğutma eşanjörü imalatı, yalnızca belirli bir kapasiteye sahip ürün üretmek yerine prosesin tamamıyla uyumlu bir ısı transfer çözümü oluşturma yaklaşımıyla gerçekleştirilebilir.
Soğutma eşanjörü seçiminde öncelikle soğutulacak akışkanın özellikleri ve uzaklaştırılması gereken ısı miktarı belirlenmelidir. Akışkan debisi, giriş sıcaklığı ve hedeflenen çıkış sıcaklığı temel termal verileri oluşturur. Soğutma ortamının sıcaklığı ve debisi de eşanjörün kapasitesini doğrudan etkiler. Bunun yanında çalışma basıncı, izin verilen basınç kaybı ve montaj alanı mekanik tasarımın sınırlarını belirler.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti. tarafından gerçekleştirilen soğutma eşanjörü imalatı, farklı endüstriyel proseslerin çalışma şartlarına göre planlanabilir. Proje verileri doğrultusunda borulu, kanatlı veya hava soğutmalı farklı yapılar değerlendirilebilir. Doğru malzeme, yeterli ısı transfer yüzeyi ve uygun akış düzeninin belirlenmesiyle ekipmanın kullanılacağı sisteme uyumlu hale getirilmesi hedeflenir.

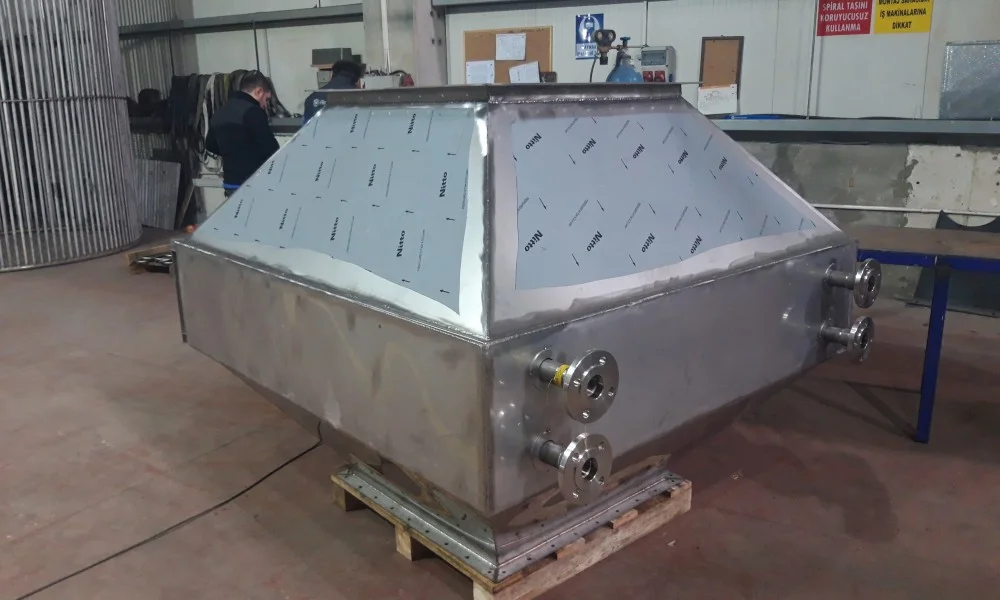

Atık yakma tesisleri için hava ısıtıcılar, yakma prosesinde kullanılan yanma havasının veya yardımcı proses havasının ihtiyaç duyulan sıcaklık seviyesine çıkarılması amacıyla tasarlanan endüstriyel ısı transfer ekipmanlarıdır.
