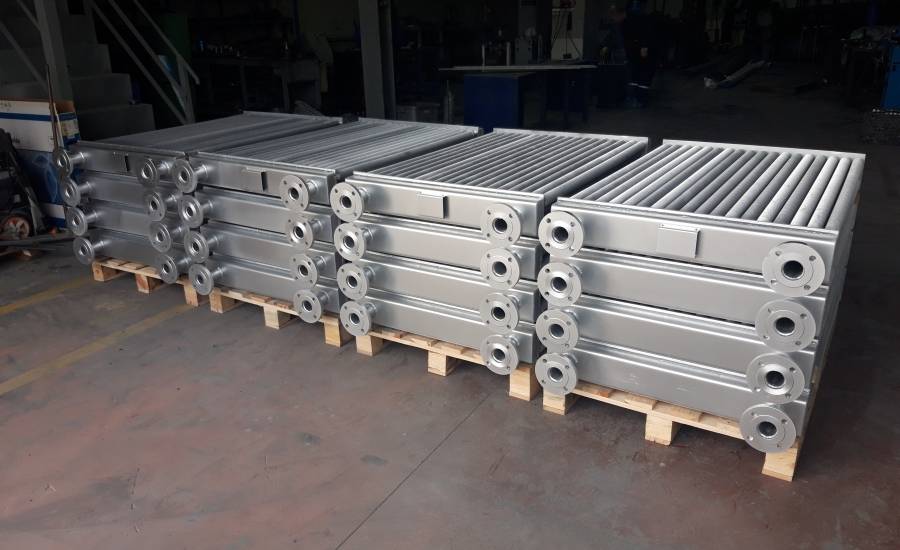

Ram eşanjörü imalatı, tekstil sektöründe RAM makineleri ve ramöz hatlarından çıkan yüksek sıcaklıktaki egzoz havasının taşıdığı enerjinin yeniden değerlendirilmesine yönelik özel ısı transfer ekipmanlarının üretilmesini kapsar. Tekstil terbiye ve kurutma proseslerinde oluşan sıcak hava, uygun bir eşanjör üzerinden başka bir hava akımının veya su devresinin ısıtılmasında değerlendirilebilir. Böylece proses sonunda dışarı atılan sıcak havanın kullanılabilir termal kapasitesinden yararlanılabilir. Ram eşanjörünün boyutları; egzoz hava debisi, hava sıcaklığı, hedeflenen çıkış değeri, çalışma koşulları ve montaj alanına göre belirlenir. Ekipmanın boru yapısı, yüzey alanı, bağlantıları ve gövde ölçüleri RAM makinesinin çalışma şartlarına uygun olacak şekilde tasarlanabilir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., tekstil tesislerinde kullanılmak üzere özel ram eşanjörü imalatı gerçekleştirmektedir.
Ram Eşanjörü Nedir?
Ram eşanjörü, RAM makinesinden çıkan sıcak egzoz havasındaki enerjinin farklı bir hava akımına veya uygun bir akışkana aktarılmasını sağlayan ısı transfer ekipmanıdır. Tekstil prosesinden çıkan sıcak hava doğrudan dış ortama gönderilmek yerine eşanjör içerisinden geçirilerek taşıdığı enerjinin bir bölümü yeniden kullanılabilir.
Bu yapı, özellikle sürekli çalışan RAM hatlarında değerlendirilir. Eşanjörün kapasitesi makinenin hava debisi ve sıcaklık değerleri üzerinden belirlenirken kullanılacak geri kazanım yöntemine göre farklı konstrüksiyonlar oluşturulabilir. Böylece ekipman mevcut tekstil hattının teknik yapısına uyarlanabilir.
Ram Eşanjörü Nasıl Çalışır?
RAM makinesinden çıkan sıcak egzoz havası eşanjörün bir tarafına yönlendirilir. Diğer tarafta ise ısıtılmak istenen temiz hava veya su gibi farklı bir akışkan bulunur. İki akışkan birbirine doğrudan temas etmeden, aradaki metal yüzey üzerinden enerji alışverişi gerçekleştirir.
Sıcak egzoz havasındaki enerji karşı taraftaki akışkana aktarıldığında egzoz havasının sıcaklığı düşerken diğer akışkanın sıcaklığı yükselir. Elde edilen enerji, tesisin ihtiyacına göre proses havasının ön ısıtılmasında veya sıcak su hazırlamada değerlendirilebilir. Sistemin kapasitesi gerçek çalışma verileri üzerinden hesaplanmalıdır.
Ram Eşanjörü İmalatı Nasıl Yapılır?
Ram eşanjörü imalatı, öncelikle RAM makinesinin çalışma koşullarının belirlenmesiyle başlar. Egzoz hava debisi, sıcaklık değeri, hava akış yönü ve çalışma süresi incelenir. Geri kazanılan enerjinin kullanılacağı taraf için de gerekli debi, giriş sıcaklığı ve hedeflenen çıkış sıcaklığı belirlenir.
Bu veriler üzerinden gerekli ısı transfer alanı hesaplanır. Boru çapı, boru sayısı, sıra düzeni, gövde ölçüleri ve bağlantı ağızları oluşturulur. Hava tarafında kanatlı yüzey kullanılması gerekiyorsa kanat aralığı ve geometrisi de hesaplamaya dahil edilir. Üretim tamamlandığında ekipmanın ölçüleri ve bağlantıları proje değerleriyle karşılaştırılarak kontrol edilebilir.
Ram Makinesi Egzoz Havasında Isı Geri Kazanımı
RAM makinelerinde proses sırasında ortaya çıkan sıcak egzoz havası, tesisin enerji geri kazanım potansiyelinin bir parçası olarak değerlendirilebilir. Havanın sıcaklığı ve debisi uygun seviyedeyse bu enerji eşanjör üzerinden başka bir kullanım noktasına aktarılabilir.
Bu uygulamada geri kazanımın gerçek kapasitesi, makinenin farklı çalışma yüklerinde elde edilen sıcaklık ve debi değerleri üzerinden belirlenmelidir. Özellikle sürekli üretim yapan tekstil tesislerinde egzoz havasının çalışma karakterinin analiz edilmesi, eşanjörün doğru boyutlandırılmasına yardımcı olur.
Havadan Havaya Ram Eşanjörü
Havadan havaya ram eşanjörü, sıcak egzoz havasının enerjisini yeni bir hava akımına aktaran özel bir geri kazanım çözümüdür. Dışarıdan alınan hava, eşanjör içerisinde sıcak egzoz havasının taşıdığı enerjiyle önceden ısıtılabilir.
Bu yöntemle yeni hava akımının başlangıç sıcaklığı yükseltilebilir. Özellikle RAM prosesinde yeniden kullanılacak havanın ön ısıtılmasının hedeflendiği sistemlerde farklı boru veya plakalı yapılar değerlendirilebilir. Tasarım sırasında hava debileri, sıcaklık farkları ve fanların karşılaşacağı basınç kaybı birlikte hesaplanmalıdır.
Havadan Suya Ram Eşanjörü
Havadan suya ram eşanjörü, sıcak egzoz havasının taşıdığı enerjiyi su devresine aktarmak için kullanılan bir yapı oluşturur. Egzoz havası ekipmanın bir tarafında hareket ederken su diğer taraftan geçirilir. Metal transfer yüzeyi üzerinden gerçekleşen enerji aktarımı sonucunda suyun sıcaklığı yükseltilebilir.
Bu sistem, tekstil işletmesinde sıcak su ihtiyacının bulunduğu durumlarda değerlendirilebilir. Elde edilecek sıcak su proses içerisinde veya tesisin uygun bir yardımcı sisteminde kullanılabilir. Su tarafındaki debi ile hedef sıcaklık değerleri, eşanjör kapasitesinin hesaplanmasında belirleyicidir.
Ram Eşanjörlerinde Malzeme ve Yüzey Seçimi
Ram eşanjörlerinde kullanılacak malzeme, egzoz havasının sıcaklığı ve içerisinde bulunan proses kaynaklı bileşenler dikkate alınarak belirlenir. Tekstil tesislerinde havada lif, nem, yağ veya çeşitli partiküller bulunabileceğinden yüzey yapısı ve bakım şartları tasarımın önemli parçalarıdır.
Boru ve gövde malzemesinin yanı sıra kanat kullanılması durumunda kanat malzemesi ve bağlantı yöntemi de değerlendirilir. Yüksek sıcaklıkta çalışan sistemlerde termal genleşme dikkate alınırken kirlenme ihtimali bulunan hatlarda temizlik için uygun erişim noktaları oluşturulabilir.
Ram Eşanjörü Seçiminde 7 Teknik Kriter
RAM makinesine uygun eşanjörün belirlenebilmesi için aşağıdaki verilerin netleştirilmesi gerekir:
- Egzoz hava debisi: Makineden çıkan hava miktarı belirlenmelidir.
- Egzoz sıcaklığı: Eşanjöre gelen sıcak havanın gerçek çalışma değeri ölçülmelidir.
- Geri kazanım amacı: Enerjinin havaya mı, suya mı aktarılacağı belirlenmelidir.
- Hedef sıcaklık: Geri kazanılan enerjinin kullanılacağı akışkanın ulaşması gereken değer hesaplanmalıdır.
- Basınç kaybı: Mevcut fan ve kanal sisteminin karşılayabileceği direnç sınırı belirlenmelidir.
- Kirlenme koşulları: Lif, nem, yağ ve partikül oluşumu değerlendirilmelidir.
- Montaj ölçüleri: RAM hattındaki bağlantı ve ekipman yerleşim alanı netleştirilmelidir.
Bu veriler doğrultusunda ram eşanjörünün toplam yüzey alanı, boru düzeni ve bağlantı yapısı oluşturulabilir.
Ram Eşanjörü Fiyatları
Ram eşanjörü fiyatları, eşanjörün kapasitesine, egzoz hava debisine, çalışma sıcaklığına, kullanılan malzemeye, toplam ısı transfer yüzeyine ve bağlantı özelliklerine göre değişebilir. RAM hattının kapasitesi arttıkça daha geniş bir transfer yüzeyi gerekebilir.
Özel ölçülü üretimlerde mevcut hava kanalları, baca bağlantıları, fan sistemi ve montaj alanı da fiyatlandırmaya dahil edilir. Egzoz havasının yoğun kirlenme potansiyeline sahip olduğu durumlarda temizlik ve bakım için özel konstrüksiyon hazırlanması üretim kapsamını değiştirebilir. Bu nedenle ram eşanjörü fiyatları, yalnızca ekipmanın fiziksel ölçüsü üzerinden değil, RAM makinesinin teknik verileri üzerinden belirlenmelidir.
Ram Eşanjörü İmalatı
Ram eşanjörü imalatı, tekstil sektöründeki RAM ve ramöz makinelerinden çıkan sıcak egzoz havasının enerjisinin yeniden kullanılmasını sağlayan özel ısı transfer ekipmanlarının tasarlanıp üretilmesini kapsar. Borulu veya plakalı yapılar, havadan havaya ya da havadan suya enerji aktarımına uygun şekilde projelendirilebilir. Hava debisi, sıcaklık, hedeflenen geri kazanım kapasitesi, basınç kaybı ve mevcut tesis bağlantıları ürünün teknik yapısını belirleyen temel unsurlardır.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., tekstil üretim hatlarında kullanılabilecek özel ram eşanjörü imalatı gerçekleştirmektedir. RAM makinesinin çalışma değerleri ile geri kazanılan enerjinin kullanılacağı proses birlikte değerlendirilerek uygun ekipman geometrisi oluşturulabilir. Mevcut makineye sonradan bağlanacak sistemlerde saha ölçüleri, kanal bağlantıları ve montaj koşulları dikkate alınarak üretim detayları hazırlanabilir.
