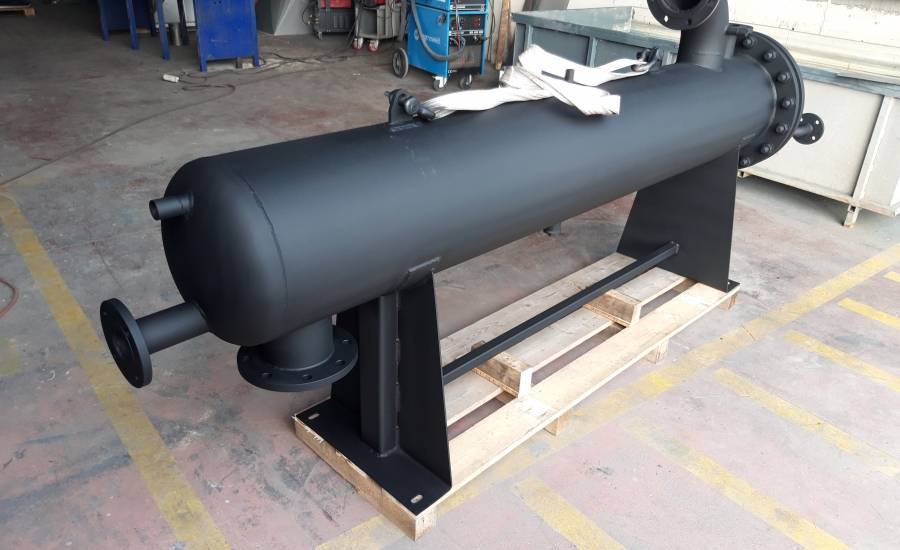

Sıcak su eşanjörü imalatı, yüksek sıcaklıktaki suyun sahip olduğu termal enerjiyi başka bir suya veya farklı bir proses akışkanına aktarmak amacıyla kullanılan ısı değiştiricilerin üretilmesini kapsar. Bu ekipmanlar, sıcak suyun doğrudan karışmadan ikinci bir devreyi ısıtmasına olanak sağlar. Böylece farklı basınç, debi ve sıcaklık değerleriyle çalışan iki sistem birbirinden ayrılarak kontrollü enerji transferi gerçekleştirilebilir. Borulu, plakalı veya projeye özel farklı konstrüksiyonlar kullanılabilir. Eşanjörün kapasitesi; sıcak suyun debisi, giriş sıcaklığı, dönüş sıcaklığı, karşı taraftaki akışkanın özellikleri ve hedeflenen çıkış değeri üzerinden belirlenir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı endüstriyel prosesler için proje şartlarına uygun sıcak su eşanjörü imalatı gerçekleştirmektedir.
Sıcak su eşanjörü, sıcak suyun taşıdığı enerjiyi başka bir akışkana aktarmak için kullanılan ısı transfer ekipmanıdır. Sıcak su bir devrede dolaşırken diğer tarafta bulunan su, yağ veya farklı bir proses sıvısı eşanjör yüzeyinden aldığı enerjiyle ısıtılır. İki akışkanın birbirine karışmaması, özellikle ayrı devrelerin korunmasının gerektiği sistemlerde önemli bir avantaj sağlar.
Eşanjörün gövde ve transfer yüzeyi; kullanılacak akışkanların sıcaklık ve basınç koşullarına göre belirlenir. Sıcak suyun yüksek debide dolaştığı sistemlerde boru sayısı ve bağlantı ölçüleri buna göre hesaplanabilir. Daha kompakt çözümlerde plakalı yapılar da değerlendirilebilir.
Sıcak su eşanjörünün çalışma sürecinde birinci devrede dolaşan sıcak su, sahip olduğu enerjiyi ısı transfer yüzeyine bırakır. Bu yüzeyin diğer tarafında bulunan daha düşük sıcaklıktaki akışkan, aldığı enerjiyle sıcaklığını yükseltir. Böylece ısı kaynağı ile ısıtılacak devre arasında kontrollü bir enerji aktarımı gerçekleşir.
Sistemin kapasitesi sıcak suyun giriş sıcaklığı kadar dönüş sıcaklığına da bağlıdır. Karşı devrede bulunan akışkanın debisi ve başlangıç sıcaklığı arttıkça gerekli transfer alanı değişebilir. Bu nedenle eşanjörün çalışma kapasitesi, iki devrenin gerçek işletme verileri üzerinden hesaplanmalıdır.
Sıcak su eşanjörü imalatı, sıcak ve soğuk tarafın çalışma koşullarının belirlenmesiyle başlar. Sıcak suyun debisi, giriş sıcaklığı, dönüş sıcaklığı ve sistem basıncı tespit edilir. Diğer devrenin akışkan türü, debisi, başlangıç sıcaklığı ve hedeflenen çıkış değeri de hesaplamaya dahil edilir.
Bu veriler doğrultusunda boru çapı, boru sayısı, toplam yüzey alanı veya plakalı sistemlerde plaka adedi belirlenebilir. Giriş ve çıkış bağlantıları mevcut tesisatın yönüne göre konumlandırılabilir. Gövde, kolektör, bağlantı parçaları ve taşıyıcı elemanlar çalışma şartlarına uygun şekilde hazırlanır. Üretim sonrasında ölçü, bağlantı ve projeye bağlı kontroller gerçekleştirilerek ekipmanın sisteme uygunluğu değerlendirilir.
Sıcak su eşanjörleri, farklı devrelerin birbirinden ayrılarak ısıtılmasının gerektiği birçok endüstriyel uygulamada kullanılabilir. Merkezi sıcak su sistemleri, proses ısıtma hatları, HVAC uygulamaları, üretim tesisleri ve çeşitli sıcaklık kontrol sistemleri bunlara örnek olarak verilebilir.
Gıda proseslerinde proses suyunun ısıtılması, enerji tesislerinde yardımcı devrelerin sıcaklık kontrolü ve HVAC sistemlerinde farklı su devrelerinin birbirinden ayrılması için eşanjör kullanılabilir. Kullanım alanı değiştikçe eşanjörün yapısı, malzeme seçimi ve kapasitesi de yeniden değerlendirilmelidir.
Sıcak su eşanjörü çeşitleri, kullanılan ısı transfer yüzeyine ve prosesin ihtiyaçlarına göre farklı yapılarda üretilebilir. Borulu eşanjörlerde sıcak su boruların içinden veya gövde tarafında dolaşırken karşı akışkan diğer taraftan geçirilir. Plakalı modellerde ise sıcak su ve diğer akışkan birbirinden ayrılmış plaka kanallarından ilerler.
Yüksek kapasite isteyen uygulamalarda daha geniş gövdeli veya çok geçişli yapılar tercih edilebilir. Kompakt alanlarda ise plakalı çözümler değerlendirilebilir. Hangi yapının kullanılacağı belirlenirken sıcaklık, basınç, debi, akışkan özellikleri ve bakım gereksinimleri birlikte ele alınmalıdır.
Borulu sistemlerde boru çapı, uzunluğu ve sayısı sıcak su debisine göre belirlenir. Boruların yerleşim düzeni, diğer akışkanın gövde içerisindeki hareketini ve toplam yüzey kullanımını etkileyebilir. Yüksek basınçlı uygulamalarda boru et kalınlığı ve bağlantı yapısı ayrıca hesaplanmalıdır.
Plakalı eşanjörlerde ise plaka sayısı, yüzey geometrisi ve bağlantı ölçüleri gerekli termal kapasiteye göre belirlenebilir. Plaka kanallarının yapısı akış hızını ve basınç kaybını değiştirebilir. Bu nedenle sıcak su eşanjörü seçimi yapılırken yalnızca ısı transfer kapasitesi değil, her iki taraftaki hidrolik koşullar da dikkate alınmalıdır.
Sıcak su eşanjöründe kullanılacak malzeme, suyun sıcaklığı ve basınç seviyesinin yanı sıra diğer tarafta bulunan akışkanın özelliklerine göre belirlenir. Karbon çelik ve paslanmaz çelik farklı uygulamalarda tercih edilebilir. Akışkanın kimyasal yapısı veya korozif özellikleri bulunuyorsa malzeme seçimi buna göre değiştirilmelidir.
Boru veya plaka malzemesinin yanı sıra gövde, kolektör, flanş ve diğer bağlantı parçalarının da çalışma şartlarıyla uyumlu olması gerekir. Yüksek sıcaklık değişimleri bulunan sistemlerde termal genleşme davranışı ayrıca değerlendirilmelidir. Böylece eşanjörün tamamında birbirini destekleyen bir malzeme ve konstrüksiyon yapısı oluşturulabilir.
Bir sıcak su eşanjörünün doğru kapasitede belirlenebilmesi için aşağıdaki veriler değerlendirilmelidir:
Bu veriler doğrultusunda uygun borulu veya plakalı eşanjör yapısı seçilebilir. Özel projelerde mevcut tesisatın bağlantı ölçüleri de tasarımın ayrılmaz bir parçası olarak değerlendirilmelidir.
Sıcak su eşanjörü fiyatları, ekipmanın kapasitesine, modeline, kullanılan malzemelere, ısı transfer yüzeyine ve bağlantı özelliklerine göre değişebilir. Sıcak suyun yüksek sıcaklıkta veya yüksek basınçta çalışması, daha farklı boru ve gövde özellikleri gerektirebilir. Karşı taraftaki akışkanın kimyasal yapısı da malzeme maliyetini etkileyebilir.
Özel ölçülü üretimlerde mevcut tesisatın bağlantıları, montaj alanı ve yardımcı ekipman ihtiyacı da fiyat hesabına dahil edilir. Bu nedenle sıcak su eşanjörü fiyatları, yalnızca ekipmanın boyutuna göre belirlenmemelidir. Debi, sıcaklık, basınç ve hedeflenen kapasite üzerinden proje bazlı teknik değerlendirme yapılması gerekir.
Sıcak suyun başka bir devreye enerji aktardığı uygulamalarda eşanjörün termal kapasitesi ile mekanik yapısının birlikte değerlendirilmesi gerekir. Sıcak su eşanjörü imalatı, borulu veya plakalı ısı transfer yüzeylerinin belirlenen proses koşullarına göre üretilmesini kapsar. Boru ve plaka yapısı, bağlantılar, gövde ölçüleri ve toplam transfer alanı sıcak su devresi ile karşı taraftaki akışkanın ihtiyaçlarına göre şekillendirilebilir.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı sektörlerdeki sıcak su devreleri için özel sıcak su eşanjörü üretmektedir. Akışkan türleri, debiler, sıcaklıklar, basınçlar ve montaj koşulları incelenerek uygun eşanjör konstrüksiyonu belirlenebilir. Yeni tesis projeleri veya mevcut sistemlerin yenilenmesi kapsamında ihtiyaç duyulan sıcak su eşanjörlerinin tasarım, ölçülendirme ve üretim süreçleri proje şartlarına göre planlanabilir.
