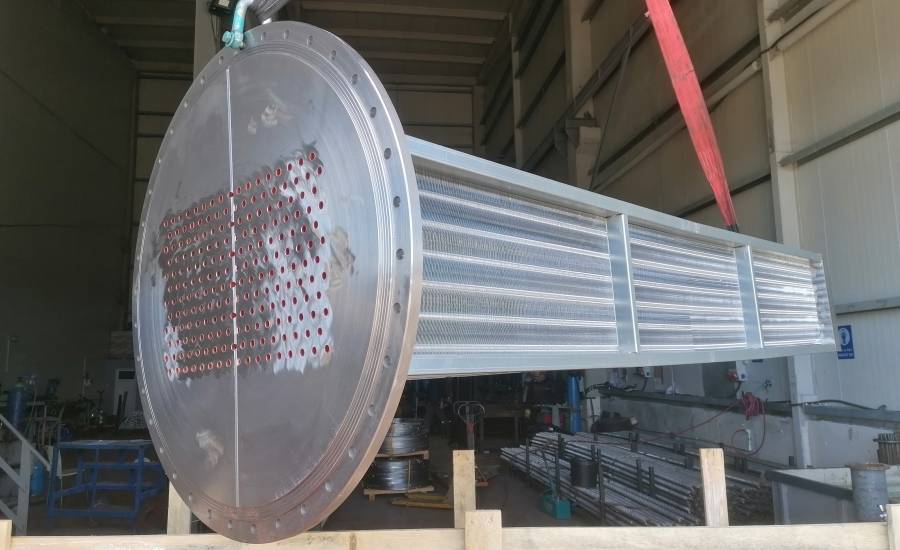

Termal iletkenlik katsayısı yaklaşık 386 W/mK seviyesinde bulunan saf bakır, endüstriyel soğutma ve ısı geri kazanım devrelerinde en hızlı ısı transferini sağlayan temel mühendislik metallerinden biridir. Isı transfer hızının yetersiz kaldığı tesislerde, kompresörler ve kazanlar hedeflenen rejime ulaşabilmek adına aşırı yakıt ve elektrik harcar. Bu verim kaybını kökünden çözmenin en rasyonel yolu, doğru akış geometrisi ve et kalınlığıyla şekillendirilen bakır borulu eşanjör imalatı süreçlerinden geçer. Hassas mekanik toleranslarla üretilen kompakt gövdeler, kısıtlı montaj alanlarında bile maksimum termal verim üreterek işletme bütçesini korur. Doğru imalat teknikleri, sistemin servis ömrünü onlarca yıl sorunsuz şekilde uzatır.
Bakır Borulu Eşanjör İmalatı Sırasında Termal İletkenlik Optimizasyonu
Saf bakırın kristal kafes yapısı, elektronların serbestçe hareket etmesine zemin hazırlayarak ısının cidardan hızla diğer akışkana iletilmesini mümkün kılar. Üretim aşamasında boruların iç yüzeyine uygulanan mikro yivli (micro-grooved) kanal formları, temas yüzey alanını artırırken akışkan türbülansını en üst noktaya taşır. Termal direncin minimuma inmesi, standart düz borulara nazaran çok daha küçük gövde hacimlerinde yüksek kW kapasitelerine ulaşılmasını sağlar.
Laminer akış sınır tabakasını kıran özel iç profil tasarımları, film katsayısını belirgin biçimde iyileştirir. Sıvı veya gaz akışkanların viskozite değerlerine göre boru içi akış hızları dengelenerek termodinamik verim zirveye taşınır. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., imalatını gerçekleştirdiği tüm bataryalarda en saf bakır alaşımlarını kullanarak teorik termal hesaplamaları sahada birebir gerçeğe dönüştürür.
Mekanik Şişirme ve Kanatçık Entegrasyon Yöntemleri
Isı değiştiricilerinde bakır boru ile üzerine dizilen alüminyum veya bakır lamel kanatçıklar arasındaki mekanik temas, iletim hızını doğrudan belirler. Kanatçıkların boru dış çapına tam oturmaması durumunda oluşan mikro hava boşlukları, ısı transferine karşı yalıtkan bir bariyer örer. Bu riski ortadan kaldırmak için boru demeti dizildikten sonra hidrolik ya da mekanik bilyalı şişirme (bullet expansion) işlemi uygulanarak boru dışa doğru genleştirilir.
Şişirme esnasında metalin akma sınırına tam olarak ulaşması sağlanır ve kanatçık yakaları ile boru yüzeyi arasında mikron düzeyinde metalik birleşme kurulur. Kanat adımları ve dalgalı (corrugated) fin yüzeyleri, hava tarafındaki basınç kaybını artırmadan sınır tabakasını dağıtacak biçimde preslenir. Böylece dış ortam havasıyla temas eden geniş yüzey alanında kesintisiz bir ısı geçişi yakalanır.
Bakır Borulu Eşanjör İmalatında Kullanılan Boru Tipleri ve Özellikleri
Farklı proses gereksinimlerine göre şekillendirilen bakır boru formları, sistemin çalışma basıncına ve akışkan fazına göre özel olarak seçilir. İmalat parkurunda en sık işlenen boru türleri şu şekilde özetlenebilir:
- Yivli iç yüzeye sahip bakır borular, yoğuşma ve buharlaşma süreçlerinde ısı transfer katsayısını katlayarak artırır.
- Düz dikişsiz çekme borular, yüksek akış hızına sahip hidrolik ve su devrelerinde düşük sürtünme kaybı sunar.
- Kanatlı (finned) monoblok bakır yapılar, gaz soğutmalı kondenserlerde dış yüzey alanını maksimuma çıkarır.
- U-bükümlü demet boruları, gövde içi termal genleşmeleri kendi esnekliğiyle absorbe ederek ayna yırtılmalarını önler.
- Kalın etli yüksek basınç boruları, R410A ve CO2 gibi yüksek çalışma basıncına sahip soğutucu gaz hatlarında tam güvenlik sağlar.
- Helisel sarımlı serpantin borular, depolama tankları ve boyler ünitelerinde homojen sıcaklık dağılımı meydana getirir.
- Nikel katkılı bakır-nikel (Cu-Ni) alaşımlı borular, kuyu suyu ve hafif tuzlu ortamlarda erozyon ve korozyon direncini artırır.
Lehimleme Teknikleri ve Sızdırmazlık Test Standartları
Boru demetlerinin kollektörlere ve dönüş dirseklerine (U-bend) birleştirildiği lehimleme işlemi, eşanjörün yapısal bütünlüğünü belirleyen en hassas üretim adımıdır. Oksijensiz ortamda yürütülen gümüş alaşımlı sert lehimleme (brazing) operasyonu, boru birleşim yerlerinde kılcal çekim yoluyla mükemmel bir penetrasyon sağlar. Boru cidarlarının aşırı ısıyla zayıflamasını engellemek adına lehim alevi ısısı sürekli kontrol altında tutulur.
İmalatı tamamlanan her ısı değiştirici gövdesi, işletme basıncının en az 1.5 katı test basıncına tabi tutularak basınçlı su havuzlarına daldırılır. Helyum kaçak testleri veya hassas azot gazı basınçlandırma yöntemleri ile mikron seviyesindeki kılcal çatlaklar devreye alma öncesinde tespit edilir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., basınçlı kap standartlarına tam uyumlu tahribatsız muayene testleriyle sahada sıfır kaçak garantisi sunar.
Korozyon Koruması ve Yüzey Kaplama Çözümleri
Bakır metali atmosferik şartlara karşı doğal bir oksit tabakası oluştursa da, asidik endüstriyel gazlar ve amonyak buharı içeren ortamlarda hızla korozyona uğrayabilir. Özellikle kimya fabrikaları ve kıyı şeritlerindeki tesislerde lamel ile boru temas yüzeylerinin kimyasal koruyucu filmlerle kaplanması zorunludur. Hidrofilik ve hidrofobik epoksi kaplamalar, nem birikimini ve kimyasal aşınmayı engelleyerek batarya ömrünü güvenceye alır.
Daldırma yöntemiyle uygulanan kataforez veya fenolik kaplama işlemleri, en dar kanat aralıklarına kadar nüfuz ederek kesintisiz bir kalkan meydana getirir. Bu koruyucu katman, termal iletkenliği düşürmeyecek mikron kalınlıklarında homojen olarak yüzeye yapışır. Düzenli kimyasal yıkamalara karşı mukavemet kazanan bataryalar, zorlu fabrika koşullarında ilk günkü performansını korur.
Bakır Borulu Eşanjör İmalatında Basınç Kaybı ve Hidrolik Akış Tasarımı
Kollektör giriş ve çıkış nozullarının çapları ile devreleme (circuiting) şeması, akışkanın boru demeti içerisindeki hız dağılımını doğrudan yönetir. Yanlış kurgulanan devreleme sistemlerinde akışkan belirli borulara yığılırken diğer borularda durgun kalır ve bu durum termal dengesizliğe yol açar. Akış hızının boru başına 1.5 - 2.5 m/s aralığında dengelenmesi, hem aşırı sürtünme kaynaklı basınç kaybını önler hem de tortu çökmesini engeller.
Pompa tüketimlerini düşürmek adına paralel geçiş sayıları akışkan debisine göre özel olarak hesaplanarak sisteme dahil edilir. Basınç düşümünün kritik limitlerin altında tutulması, hatta bağlı sirkülasyon pompalarının aşırı yüklenmesini ve kavitasyon riskini ortadan kaldırır. Mühendislik simülasyonlarıyla doğrulanan hidrolik akış yolları, işletmeye minimum enerjiyle maksimum termal verim kazandırır.
Serpantin ve Flaş Buhar Geri Kazanımında Bakır Boru Mukavemeti
Yüksek ısı transfer yeteneği sayesinde bakır borulu serpantinler, atık ısı hatlarından ve flaş buhar tanklarından enerji çekmek için en ideal mekanik yapıları oluşturur. Kondens tanklarında biriken kaynar suyun sıcaklığını proses kullanım suyuna aktarırken geniş temas yüzeyi sayesinde hızlı ısı transferi gerçekleştirir. Bu sayede fabrikanın ana buhar kazanlarına beslenen suyun derecesi artırılarak doğrudan yakıt tasarrufu elde edilir.
Buhar uygulamalarında meydana gelebilecek koç darbelerine ve ani ısıl genleşmelere karşı boru kıvrım radyusları özel büküm makinelerinde deformasyonsuz üretilir. Büküm bölgelerinde et kalınlığının incelmesini önleyen kontrollü soğuk şekillendirme metotları kullanılır. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., flaş buhar ve serpantin geri kazanım projelerinizde prosesinize tam oturan dayanıklı bakır boru tasarımları geliştirir.
İmalat Aşamasında Kalite Kontrol ve Standartlara Uyum
Üretim hattına giren her bakır boru partisi, et kalınlığı homojenliği, çekme mukavemeti ve yüzey pürüzsüzlüğü yönünden giriş kalite kontrol testlerine alınır. EN 12735 ve ASTM B280 gibi uluslararası soğutma ve basınçlı boru normlarına uygun sertifikalı hammaddeler işleme dahil edilir. İmalat esnasında talaş, çapak veya yağ kalıntılarının boru içinde kalmaması için kimyasal iç yıkama ve azotla süpürme işlemleri kesintisiz uygulanır.
Ayna plakalarının CNC lazer tezgahlarda mikron hassasiyetle delinmesi, boru demetinin gövdeye sıfır kasıntıyla yerleşmesini sağlar. Dengesiz montaj kaynaklı mekanik gerilmelerin önüne geçilerek eşanjörün titreşimli ortamlarda bile gövde çatlaması yaşaması engellenir. Nihai kalite kontrol onayından geçen ekipmanlar koruyucu gaz şarjıyla mühürlenerek montaja hazır hale getirilir.
Enerji Verimliliği Odaklı Endüstriyel Mühendislik Çözümleri
Tesisinizin termal verimini yükseltmek ve yakıt giderlerinizi kalıcı olarak aşağı çekmek, uzman mühendislik kadrosuyla projelendirilmiş doğru ekipmanlarla mümkündür. Proses şartlarınıza tam uyumlu boru çapı, kanat adımı ve gövde konfigürasyonu için sahanızın tüm işletme değerleri analitik simülasyonlarla incelenmelidir. Bakır borulu ısı değiştiricilerden endüstriyel serpantin imalatına kadar uzanan geniş üretim yelpazesinde, uluslararası kalite standartları eksiksiz uygulanır.
İşletmenizin üretim sürekliliğini teminat altına almak, yüksek verimli bakır borulu eşanjör ve atık ısı geri kazanım sistemlerimizle tanışmak için mühendislik ekibimizle hemen iletişime geçebilirsiniz.
