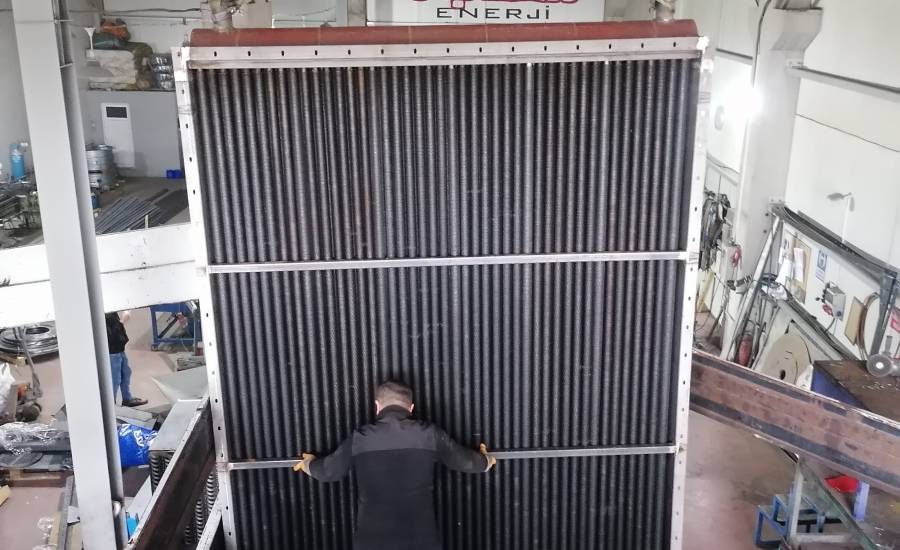

Buhar Radyatörü İmalatı

Buhar radyatörü imalatı, buhar enerjisinin hava veya uygun bir proses akışkanına aktarılması amacıyla kullanılan endüstriyel radyatörlerin proje şartlarına göre üretilmesini kapsar. Buharın borular içerisinde ilerlemesi ve yoğuşması sırasında açığa çıkan enerji, radyatörün ısı transfer yüzeylerinden geçirilerek hava akımına aktarılabilir. Bu yapı; kurutma makineleri, klima santralleri, tekstil tesisleri, kağıt üretim hatları, gıda prosesleri ve farklı endüstriyel hava ısıtma uygulamalarında değerlendirilebilir. Ürünün kapasitesi buhar basıncı, buhar debisi, hava miktarı, giriş-çıkış sıcaklıkları ve mevcut montaj alanına göre hesaplanır. Boru çapı, sıra sayısı, kanat özellikleri, kolektör yapısı ve kondens bağlantıları da üretim tasarımının önemli parçalarıdır. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı proses ihtiyaçlarına göre özel buhar radyatörü imalatı gerçekleştirmektedir.

Buhar Radyatörü Nedir?

Buhar radyatörü, buharın taşıdığı termal enerjiyi hava veya başka bir akışkana aktararak ısıtma sağlayan borulu ısı transfer ekipmanıdır. Buhar radyatörün borularına girdiğinde yüzeyler üzerinde yoğuşma meydana gelebilir ve bu süreçte açığa çıkan enerji dış taraftaki akışkana aktarılır. Özellikle yüksek hava debisi bulunan sistemlerde genişletilmiş yüzeyli radyatör konstrüksiyonları kullanılabilir.

Radyatörün tasarımı, yalnızca buhar sıcaklığına göre belirlenmez. Buhar basıncı ile birlikte hava debisi, hava giriş sıcaklığı ve ulaşılması gereken çıkış sıcaklığı da hesaplamaya dahil edilir. Bu nedenle aynı radyatör yapısının farklı makinelerde aynı kapasiteyi vermesi beklenmez. Uygulamanın gerektirdiği teknik değerler üzerinden ürünün boyutlandırılması gerekir.

Buhar Radyatörü Nasıl Çalışır?

Buhar radyatörünün çalışmasında buharın taşıdığı enerji, boru yüzeyleri üzerinden hava tarafına aktarılır. Fan veya doğal hava hareketiyle radyatör üzerinden geçirilen hava, sıcak yüzeylerle temas ederek enerji kazanır. Böylece radyatör çıkışındaki hava sıcaklığı prosesin ihtiyaç duyduğu seviyeye yükseltilebilir.

Buhar basıncı arttıkça radyatörün çalışma sıcaklığı da değişebilir. Hava tarafındaki debi yükseldiğinde ise gerekli ısı transfer yüzeyinin büyütülmesi gerekebilir. Ayrıca yoğuşan buharın radyatör içerisinde birikmemesi için uygun bir kondens tahliye düzeni oluşturulmalıdır. Buhar girişinden kondens çıkışına kadar olan akışın birlikte planlanması, ürünün çalışma yapısı açısından önemlidir.

Buhar Radyatörü İmalatı Nasıl Yapılır?

Buhar radyatörü imalatı, kullanılacağı makine veya prosesin çalışma koşullarının belirlenmesiyle başlar. Buhar basıncı, buhar debisi ve hava tarafındaki sıcaklık değerleri tespit edilir. Hava debisi ve hedeflenen çıkış sıcaklığı belirlendikten sonra gerekli ısı transfer kapasitesi hesaplanabilir. Bu hesap sonucunda boru çapı, sıra sayısı, boru uzunluğu ve yüzey geometrisi oluşturulur.

Üretimde boru demeti, kanatlar, kolektörler ve bağlantı parçaları proje ölçülerine göre hazırlanabilir. Buhar giriş bağlantısı ile kondens çıkışının konumu, mevcut tesisatın yönüne uygun şekilde planlanır. Radyatörün santral, makine veya hava kanalı içerisinde kaplayacağı alan da üretim öncesinde dikkate alınır. İmalat tamamlandığında ürünün ölçüleri, bağlantıları ve tasarım şartlarına bağlı olarak gerekli kontroller gerçekleştirilir.

Buhar Radyatörü Kullanım Alanları

Buhar radyatörleri, buhar enerjisi kullanılarak hava veya proses akışkanının ısıtıldığı çeşitli endüstriyel sistemlerde kullanılabilir. Tekstil kurutma makineleri, kağıt kurutma tesisleri, gıda kurutma hatları, klima santralleri ve hava ısıtma üniteleri bu ürünlerin değerlendirilebileceği alanlar arasındadır. Kurutma uygulamalarında radyatör, proses havasının ihtiyaç duyduğu sıcaklığa ulaşmasına katkı sağlayabilir.

Hava şartlandırma sistemlerinde ise dış ortamdan veya dönüş hattından gelen havanın sıcaklığının yükseltilmesi için kullanılabilir. Proses tesislerinde belirli bir sıcaklık seviyesinde tutulması gereken hava akımlarında da özel radyatör tasarımları oluşturulabilir. Kullanım amacına göre radyatörün yüzey alanı ve bağlantı şekli değişir.

Buhar Radyatörlerinde Boru ve Kanat Tasarımı

Buhar radyatörünün ısı transfer performansında boru çapı ve boru sıralaması önemli rol oynar. Boru içerisinden geçen buharın debisi ve çalışma basıncı, uygun boru yapısının belirlenmesine yardımcı olur. Boruların radyatör içerisindeki yerleşimi ise hava tarafındaki akışın dağılımını ve toplam yüzey alanını etkileyebilir.

Hava tarafında kullanılan kanatlar, boruların dış yüzeyini genişleterek enerji aktarımına ayrılan alanı artırabilir. Bununla birlikte fin yoğunluğunun yükselmesi hava geçiş direncini artırabileceğinden fan kapasitesi ile birlikte değerlendirilmesi gerekir. Radyatörün kapasitesine uygun yüzey yoğunluğu, hava debisi ve basınç kaybı dengelenerek belirlenmelidir.

Buhar Radyatörlerinde Kondens Tahliyesi

Buhar radyatörlerinde oluşan kondensin sistem dışına düzenli şekilde çıkarılması gerekir. Borular içerisinde biriken yoğuşuk su, aktif ısı transfer alanını azaltabilir ve buharın radyatör içerisindeki dağılımını değiştirebilir. Bu nedenle radyatör tasarımında kondens çıkışı, bağlantı yönü ve tahliye hattı birlikte değerlendirilmelidir.

Kondens hattının çalışma basıncı ve bağlantı özellikleri de ürünün tesisata uyumu açısından önem taşır. Radyatörün montaj konumu, kondensin doğal akışını veya tahliye sisteminin çalışmasını etkileyebilir. Bu nedenle buhar bağlantısı kadar kondens dönüş hattının da proje aşamasında netleştirilmesi gerekir.

Buhar Radyatörü Seçiminde 7 Teknik Kriter

Buhar radyatörü belirlenirken ürünün yalnızca fiziksel ölçüsüne göre karar verilmemelidir. Sistemin buhar ve hava tarafındaki çalışma koşulları birlikte incelenmelidir.

• Buhar basıncı: Radyatöre ulaşan buharın işletme basıncı belirlenmelidir.
• Buhar debisi: İhtiyaç duyulan ısı transferine göre buhar miktarı hesaplanmalıdır.
• Hava debisi: Radyatör yüzeyinden geçecek hava miktarı bilinmelidir.
• Hava sıcaklıkları: Giriş ve hedef çıkış sıcaklıkları netleştirilmelidir.
• Isıtma kapasitesi: Gerekli termal yük belirlenmelidir.
• Kondens bağlantısı: Yoğuşan buharın tahliye yöntemi planlanmalıdır.
• Montaj alanı: Radyatörün kurulacağı bölüm ve bağlantı ölçüleri belirlenmelidir.

Bu veriler doğrultusunda uygun boru ve kanat geometrisi oluşturulabilir. Özellikle mevcut bir hava kanalına veya makineye eklenecek radyatörlerde bağlantı noktalarının üretim öncesinde net olarak belirlenmesi gerekir.

Buhar Radyatörü Fiyatları

Buhar radyatörü fiyatları, ürünün ısıtma kapasitesi, kullanılan boru ve kanat malzemeleri, sıra sayısı, toplam yüzey alanı ve bağlantı özelliklerine göre değişebilir. Buhar basıncı yükseldiğinde boru ve bağlantı elemanlarının çalışma şartlarına uygun olarak seçilmesi gerekebilir. Hava debisinin yüksek olduğu sistemlerde de daha geniş radyatör yüzeyine ihtiyaç duyulabilir.

Özel ölçülü ürünlerde mevcut makinenin veya klima santralinin fiziksel ölçüleri fiyatlandırma kapsamına dahil edilebilir. Buhar giriş bağlantısı ve kondens dönüş hattının özel konumlandırılması da üretim detaylarını değiştirebilir. Bu nedenle buhar radyatörü fiyatları, yalnızca ürünün boyutuna göre değil, projenin teknik gereksinimleri üzerinden değerlendirilmelidir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., proje verileri doğrultusunda ürünün üretim kapsamını belirleyerek fiyatlandırma çalışması gerçekleştirebilir.

Buhar Radyatörü İmalatı

Buhar enerjisinin hava ısıtma amacıyla kullanıldığı proseslerde radyatörün doğru kapasiteyle boyutlandırılması, sistemin çalışma koşullarının karşılanmasına yardımcı olur. Buhar radyatörü imalatı, buharın yoğuşması sırasında açığa çıkan enerjiyi hava tarafına aktarabilecek borulu ve kanatlı yapıların proje şartlarına göre üretilmesini kapsar. Boru çapı, sıra sayısı, kanat geometrisi, yüzey alanı, kolektörler ve kondens bağlantıları kullanılacağı sisteme göre şekillendirilebilir.

Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., tekstil, kağıt, gıda, HVAC ve farklı endüstriyel hava ısıtma uygulamaları için özel buhar radyatörü imalatı gerçekleştirmektedir. Buhar basıncı, debi, hava miktarı, giriş ve çıkış sıcaklıkları ile montaj ölçüleri üzerinden ürünün teknik özellikleri belirlenebilir. Yeni bir sistem için üretilecek veya mevcut bir ekipmana uyarlanacak buhar radyatörlerinin bağlantı ve konstrüksiyon detayları proje koşullarına göre planlanabilir.
