Sürekli yük altında çalışan bir motorda açığa çıkan termal enerji tahliye edilmediğinde, mekanik parçalar birkaç dakika içinde sınır sıcaklıklarını aşar. Motor bloğunun ve yağlama yağının aşırı ısınmasını engelleyen jeneratör soğutucu, yanma odasından metal yüzeylere iletilen ısının dış ortama aktarılmasını sağlar. Sahada karşılaşılan güç düşümü şikayetleri genelde motor yıpranmasına bağlanır; oysa asıl neden çoğu zaman yetersiz kalan ısı transfer yüzeyleridir. Ağır sanayi tesislerinde, veri merkezlerinde ya da hastanelerde görev yapan jeneratör gruplarında sıcaklık dengesini korumak, doğrudan motor gövdesine bağlı soğutma ünitesinin mühendislik kalitesine dayanır.

Dizel ve Gaz Motorlarında Jeneratör Soğutucu Mantığı

İçten yanmalı motorlarda yakıtın kimyasal enerjisinin yalnızca yaklaşık üçte biri mekanik güce dönüşür. Kalan enerjinin büyük bölümü egzoz gazlarıyla atılırken, geriye kalan termal yük motor gömleklerine, silindir kapağına ve yağlama yağına geçer. Bu noktada jeneratör soğutucunun temel görevi, motor içindeki dolaşım sıvısının sıcaklığını dar bir çalışma aralığında tutmaktır. Çoğu ağır hizmet dizel motorunda ceket suyu sıcaklığının 80 ile 90 derece arasında kalması istenir. Sıcaklık bu değerin altına düştüğünde yakıt tam yanamaz, silindir çeperlerinde kurum birikir ve aşınma hızlanır.

Sıcaklık izin verilen üst sınırı aştığında ise yağ filmi incelerek yağlama özelliğini yitirir. Piston segmanlarının gömleğe kaynamasıyla sonuçlanan ağır mekanik hasarlar bu aşamada başlar. Gaz motorlarında durum daha da hassastır. Yüksek ceket suyu veya emme havası sıcaklığı, yanma odasında kontrolsüz erken patlamalara yol açar. Bu nedenle soğutma grubu basit bir radyatör peteği olarak görülmemelidir. Motorun gücüne, devrine ve ortam şartlarına tam uyum sağlayan bir ısı değiştirici tasarımı gerekir. Kapalı jeneratör kabinlerinde ortam havası 50 dereceye kadar tırmanabilir. Isı transferini zorlaştıran bu durum, soğutucu ünitenin yüzey alanı hesabını doğrudan etkiler.

Endüstriyel Jeneratör Soğutucu Tipleri ve Tasarım Farkları

Her tesisin yerleşim alanı, su kaynağı erişimi ve çevresel şartları birbirinden farklıdır. Bu değişkenler, motordan gelen ısının havaya mı yoksa suya mı aktarılacağını belirler. Sahada kullanılan ana jeneratör soğutucu modelleri temel olarak üç farklı mühendislik yaklaşımıyla üretilir.

Hava Soğutmalı Radyatör ve Serpantin Sistemleri

Hava soğutmalı sistemler, motor devrinden ya da harici elektrik motorundan tahrik alan fanlar yardımıyla çalışır. Isınan ceket suyu ve aşırı doldurma havası, kanatlı borulardan oluşan serpantin demetlerinin içinden geçer. Dış ortam havası bu boruların üzerinden cebri olarak geçirilerek ısı atmosfere bırakılır. Bakır boru üzerine alüminyum kanat dizilimi en yaygın kombinasyondur. Ağır sanayi tesislerinde ise korozyona dayanıklı galvaniz kaplı çelik borular tercih edilir.

Bu sistemlerin en büyük artısı, harici bir su beslemesine ihtiyaç duymadan bağımsız çalışabilmesidir. Tesis içi su hatlarında kesinti olsa bile jeneratör çalışmaya devam eder. Diğer taraftan bu yapıların zayıf yönü, yüksek debili fanların tükettiği elektrik enerjisidir. Fan motorları, üretilen elektriğin belirli bir kısmını harcar. Ayrıca yaz aylarında hava sıcaklığı 40 derecenin üzerine çıktığında hava tarafındaki ısı transfer katsayısı düşer; bu da jeneratörün tam yükte çalışmasını güçleştirir. Büyük kabin boyutları ve fan kaynaklı gürültü de yerleşim planında dikkate alınmalıdır.

Su Soğutmalı Borulu Eşanjör Sistemleri

Tesis bünyesinde bir soğutma kulesi, kuyu suyu ya da deniz suyu devresi varsa borulu eşanjörler tercih edilir. Bu sistemlerde motor ceket suyu gövde içinden geçerken, soğuk ham su boruların içinden akar. Isı transferi doğrudan sıvıdan sıvıya gerçekleştiği için ısı taşınım katsayısı hava soğutmalı sistemlere kıyasla katbekat yüksektir. Kompakt boyutları sayesinde dar makine dairelerine kolayca sığar. Üçgen Enerji Sistemleri gibi uzman imalatçılar, yüksek debi ve titreşime dayanıklı borulu eşanjör modelleriyle motor devrelerinde dengeli bir termal kontrol sağlar.

Borulu sistemlerin avantajı, dış ortam hava sıcaklığından neredeyse hiç etkilenmemesidir. Sessiz çalışırlar. Ancak bu tasarımın en zayıf halkası su kalitesine olan bağımlılığıdır. Soğutma suyundaki kireç ve tortu, boru içlerinde hızla tabaka oluşturur. Boru demetinde meydana gelebilecek olası bir korozyon delinmesi, ham suyun motor yağına veya kapalı devre antifrize karışması riskini taşır. Bu sebeple su arıtma takibi yapılmayan tesislerde borulu sistemler önerilmez.

Plakalı Isı Değiştiricili Devreler

Plakalı sistemler, üzerinde özel dalgalı kanallar bulunan paslanmaz çelik plakaların arka arkaya sıkıştırılmasıyla kurulur. Sıcak ve soğuk akışkanlar plakaların iki farklı yüzeyinden zıt yönlü olarak geçer. Akış kanallarının dar olması yüksek türbülans yaratır. Bu türbülans, çok küçük yüzey alanlarında dahi yüksek ısı transferi sağlar. Özellikle kojenerasyon ve trijenerasyon tesislerinde motor ceket suyu ısısını bina ısıtma devresine aktarmak için pratik bir çözümdür.

Plakalı eşanjörlerin sağladığı en somut fayda, akışkanlar arasındaki sıcaklık farkını 1 ile 2 dereceye kadar yaklaştırabilmesidir. Modüler yapıları sayesinde plaka eklenerek kapasite artışı yapılabilir. Buna karşın, conta malzemeleri yüksek sıcaklık ve glikol karışımlarında zamanla esnekliğini kaybeder. Sertleşen contalar sızıntı başlatabilir. Ayrıca sudaki en ufak lif veya kum tanesi dar kanalları tıkayarak basınç kaybını yükseltir. Partikül riski taşıyan açık kuyu sularında lehimli veya contalı plakalı sistemler kullanılmamalıdır.

Jeneratör Soğutucularda Isı Transferini Belirleyen Temel Özellikler

Bir soğutma ünitesinin verimi, yalnızca toplam yüzey alanının büyüklüğüne bağlı değildir. Akışkan dinamikleri, malzeme kalitesi ve mekanik dayanım bir bütün olarak performansı şekillendirir. Yanlış tasarlanmış tek bir detay, bütün sistemin kapasitesini aşağı çeker.

Kanat Boru Malzemeleri ve Korozyon Dayanımı

Isı transfer yüzeyini artırmak için kullanılan kanat ve boruların metalurjik yapısı ortam koşullarına uygun seçilmelidir. Temiz iç mekanlarda alüminyum kanatlı bakır borular hafifliği ve yüksek iletkenliği nedeniyle öne çıkar. Ancak deniz kenarındaki tesislerde ya da kimyasal fabrikalarda tuzlu hava alüminyum kanatları kısa sürede beyaz toza dönüştürür. Bu gibi korozif alanlarda kalay kaplı bakır, epoksi boyalı kanatlar veya paslanmaz çelik borular tercih edilmelidir.

Kanat ile boru arasındaki temas kalitesi de bir diğer belirleyici unsurdur. Mekanik olarak şişirilerek boruya oturtulan kanatlar ilk montajda iyi sonuç verir. Ancak yıllar süren sıcaklık dalgalanmaları sırasında alüminyum ile bakırın farklı genleşme katsayıları temas yüzeyini gevşetebilir. Aradaki mikroskobik boşluk ısı transferini zayıflatır. Ağır şartlarda ekstrüde kanatlı ya da kaynaklı boru yapıları çok daha kararlı bir ömür sunar.

Akışkan Debisi ve Basınç Düşüşü Dengesi

Motor devirdaim pompasının bastığı debi bellidir. Pompanın aşabileceği basınç kaybı ise sınırlıdır. Soğutucu içindeki akış kanalları gereğinden dar tutulursa akışkan hızı artar ve ısı transfer katsayısı yükselir. Fakat bu durum devredeki direnci katlayarak su debisini düşürür. Debisi düşen su motor bloklarındaki ısıyı toplayamaz ve silindir kafalarında lokal kaynamalar meydana gelir.

Tersine, kanallar fazla geniş tasarlandığında basınç kaybı düşer ancak akış laminer rejime kayar. Akışkanın boru çeperine değen kısmı soğurken merkezdeki sıvı sıcak kalır. İdeal bir tasarımda akış daima türbülanslı rejimde kalmalı, buna karşın toplam basınç düşüşü motor üreticisinin izin verdiği sınırları aşmamalıdır. Bu denge, boru geçiş sayısı ve demet geometrisinin titizlikle modellenmesini zorunlu kılar.

Titreşim ve Mekanik Yorulma Direnci

Endüstriyel jeneratör motorları çalışma sırasında sürekli titreşim üretir. Şaseye rijit biçimde bağlanan bir soğutma ünitesi, motorun ürettiği dinamik yüklere maruz kalır. Özellikle boru ile ayna birleşim noktaları ve kolektör kaynakları mekanik yorulmanın en yoğun hissedildiği yerlerdir. Yeterli esnekliğe sahip olmayan tasarımlarda kılcal çatlaklar oluşur ve antifriz sızıntıları başlar.

Dayanıklı bir jeneratör soğutucu yapısında motor ile petek arasına mutlaka kompansatör veya esnek bağlantı hortumları konmalıdır. Ayna kalınlıkları titreşim frekansına dayanacak şekilde hesaplanmalıdır. Boru demetleri arasına yerleştirilen yönlendirici perdelerin boruları çizmeyecek ve sürtünme aşınması yaratmayacak şekilde pahlanması gerekir. Titreşim kontrolü yapılmayan bir ünitede termal verim yüksek olsa bile mekanik ömür kısa kalır.

Doğru Jeneratör Soğutucu Kullanımının Sağladığı Saha Avantajları

Doğru kapasite ve uygun malzemeyle imal edilmiş bir soğutma grubu, tesisin enerji güvenliğini doğrudan korur. Yetersiz veya hatalı seçilmiş bir jeneratör soğutucu ise en ihtiyaç duyulan anlarda aşırı sıcaklık alarmı üreterek yük düşümüne neden olur. Sahada doğru yapılandırılmış sistemlerin sunduğu başlıca faydalar şunlardır:

  • Motor silindir kapaklarında ve gömleklerinde meydana gelebilecek termal gerilmeleri önleyerek blok çatlama riskini ortadan kaldırır.
  • Motor yağının çalışma sıcaklığını istenen aralıkta tutarak yağ filminin yırtılmasını engeller ve mekanik sürtünme aşınmalarını azaltır.
  • Kojenerasyon sistemlerinde motor atık ısısının tesis proses suyuna aktarılmasına imkan vererek yakıt tasarrufu sağlar.
  • Yaz aylarında ortam sıcaklığı 40 derecenin üzerine çıksa bile jeneratörün nominal güç değerinde elektrik üretmesini sürdürür.
  • Yanma odası sıcaklığını dengede tutarak kontrolsüz erken ateşleme riskini engeller ve egzoz emisyonlarını kararlı kılar.
  • Korozyona dayanıklı malzeme seçimi sayesinde dış ortam kirleticilerine karşı yapısını korur ve plansız duruşların önüne geçer.

Sahada Sık Görülen Jeneratör Soğutucu Arızaları ve Çözüm Yolları

İşletmelerde yaşanan jeneratör soğutucu arızalarının büyük bir kısmı imalat kusurlarından ziyade bakım ve işletme hatalarından kaynaklanır. Sahada en sık rastlanan sorunların başında ceket suyu devresinde kireç ve tortu birikimi gelir. Saf su yerine sert şebeke suyu eklenen sistemlerde kalsiyum ve magnezyum tuzları boru iç çeperlerine yapışır. Yalnızca 1 milimetrelik kireç tabakası dahi metalin ısı iletim direncini belirgin şekilde artırır. Motor hararet göstergesi sürekli kırmızı bölgeye yaklaşır. Çözüm, kapalı devrede daima demineralize su ve uygun inhibitörlü antifriz kullanmaktır.

Sıvı devrelerinde karşılaşılan bir diğer tahribat kavitasyon erozyonudur. Yüksek akış hızına sahip borulu eşanjörlerde veya pompa emiş hatlarında basınç ani düştüğünde mikro buhar kabarcıkları oluşur. Bu kabarcıklar metal yüzeye çarparak patladığında boru et kalınlığını oyuklar halinde eritir. Kavitasyonu engellemek için devre basıncının doğru ayarlanması ve akış hızlarının boru çaplarına uygun seçilmesi şarttır.

Hava soğutmalı radyatörlerde ise en büyük sorun petek aralarının dış ortam partikülleriyle tıkanmasıdır. Toz, polen ve endüstriyel yağ buharı kanat aralıklarını doldurarak hava geçişini bloke eder. Çoğu işletme bu petekleri basınçlı suyla temizlemeye çalışır; ancak yüksek basınçlı tabanca açılı tutulduğunda ince alüminyum kanatlar bükülerek hava yolunu tamamen kapatır. Temizlik işlemi kanatlara dik açıyla, uygun kimyasal çözücüler ve düşük basınçlı buharla yapılmalıdır.

Jeneratör Soğutucu Seçerken Dikkat Edilmesi Gereken Mühendislik Kriterleri

Yeni bir sistem kurarken ya da mevcut petekleri yenilerken ilk adım, jeneratörün kurulu olduğu sahanın ekstrem ortam koşullarını netleştirmektir. Ortalama sıcaklıklar yanıltıcıdır. Hesaplamalar bölgedeki en yüksek yaz sıcaklığı baz alınarak yapılmalıdır. Deniz seviyesinden yükseklik de hesaba katılmalıdır. Rakım arttıkça havanın yoğunluğu düşer; 1000 metrenin üzerindeki her 100 metrede hava soğutma kapasitesi yaklaşık yüzde bir kayba uğrar.

Kullanılacak akışkanın karışım oranı da doğrudan hesaba katılmalıdır. Donma riskine karşı sisteme eklenen glikol, saf suya göre daha düşük bir özgül ısı kapasitesine sahiptir. Devredeki glikol oranı yükseldikçe aynı termal yükü tahliye etmek için daha geniş bir transfer yüzeyi gerekir. Yanlış glikol oranı hesabı, kışın donmayı önlerken yazın hararet sorunlarına yol açar.

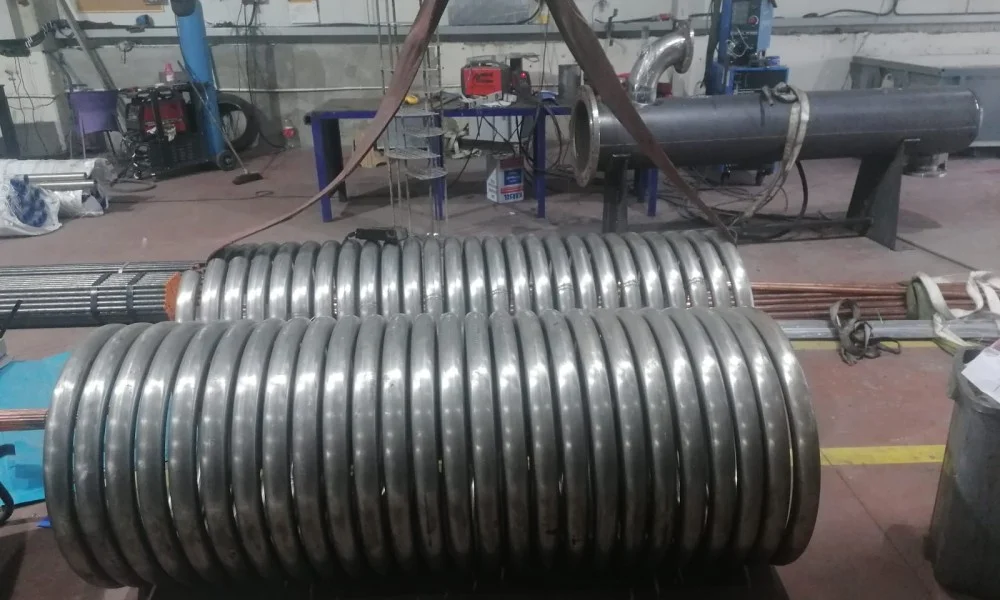

Özel serpantin veya borulu eşanjör gerektiren projelerde Üçgen Enerji Sistemleri gibi imalat tecrübesine sahip üreticilerle çalışmak, saha ihtiyaçlarına özel ölçülendirme yapılmasını sağlar. Doğru hesaplanmış bir jeneratör soğutucu ünitesi, jeneratör grubunun en zorlu çalışma şartlarında dahi stabil güç vermesini temin eder. Kuruluma geçmeden önce motor üreticisinin termal veri föyünü incelemek ve saha koşullarını bu verilere göre test etmek en sağlıklı sonraki adımdır.
