Hasat edilen yaş çay yapraklarının işlenmesinde en hassas aşama, fırın tüneline gönderilen sıcak havanın debisini ve derecesini sabit tutabilmektir. Havadaki ani bir sıcaklık düşüşü yaprağın nemli kalmasına yol açarken, aşırı ısınma ise çayın yanmasına ve aromasını yitirmesine sebep olur. Fabrikalarda bu hassas ısıl dengeyi kuran temel ekipman çay kurutma serpantini olarak bilinir. Kazan dairesinden gelen buharın ya da kızgın yağın enerjisini taze havaya aktaran bu bataryalar, kurutma sürecinin hızını doğrudan belirler. Hava kanalına yerleştirilen serpantinin yüzey geometrisi ve ısı aktarım performansı, vardiya boyunca üretilen kuru çayın kalitesini şekillendirir.

Çay Kurutma Serpantini Nedir ve Nasıl Çalışır?

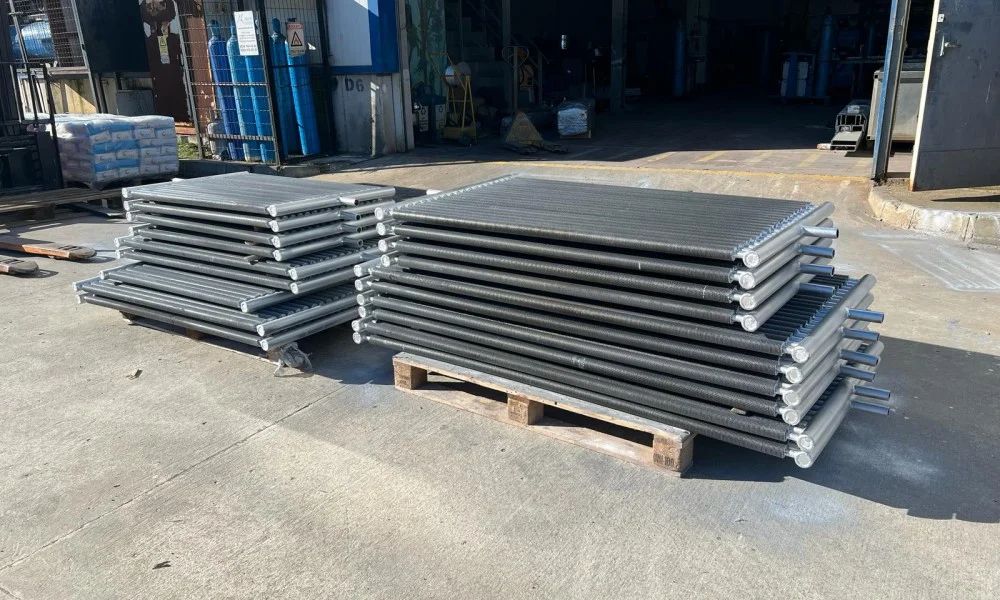

Çay işleme tesislerinde kurutma havasını ısıtmak amacıyla kullanılan kanatlı boru demetlerine çay kurutma serpantini adı verilir. Kapalı bir devrede dolaşan ısıtıcı akışkan boruların içinden geçerken, endüstriyel fanlar vasıtasıyla dışarıdan emilen taze hava boruların ve kanatların üzerinden akar. Boru cidarındaki ısıl enerji, taşınım yoluyla havaya geçer ve havanın sıcaklığı saniyeler içinde hedeflenen dereceye yükselir. Bu sistemde akışkan hava ile doğrudan temas etmediği için kurutma odasına duman, kurum ya da yanma gazı karışmaz. Isıtılan temiz hava doğrudan çay yataklarına yönlendirilir.

Isıl denge burada başlar. Bir çay kurutma serpantininin verimi, boru içindeki akışkanın fazına ve akış hızına göre değişir. Buhar kullanılan tesislerde, buhar boru içinde yoğuşurken yüksek miktardaki gizli ısısını metal yüzeye bırakır. Bu süreçte oluşan yoğuşma suyunun, yani kondensin batarya içinde kalmadan hızla tahliye edilmesi şarttır. Borularda su birikirse serpantin yüzeyinde soğuk cepler oluşur ve fırına giren havanın sıcaklığı aniden düşer. Bu dengesizliği önlemek için boru demeti çıkışına uygun tahliye kapasitesine sahip kondenstop grupları bağlanır.

Çay Kurutma Serpantini Tasarımında Öne Çıkan Yapısal Tipler

Çay kurutma serpantinleri, tesisteki enerji altyapısına ve kullanılan akışkanın türüne göre farklı mekanik tasarımlarla imal edilir. Isıtıcı akışkanın doymuş buhar, kızgın su veya termal yağ olması, boru çapından et kalınlığına kadar bütün parametreleri değiştirir. Bataryalar prosesin gereksinimlerine göre üç temel grupta üretilir.

Akışkan türü tasarımı belirler.

Buharlı Çay Kurutma Bataryaları

Kazan dairesinde buhar üreten fabrikalarda buharlı bataryalar ilk sırada yer alır. Doymuş buharın yoğuşma katsayısı yüksek olduğundan, görece daha kompakt yüzey alanlarıyla istenen yüksek sıcaklıklara ulaşılır. Çoğunlukla 4 ile 8 bar işletme basıncı altında çalışan bu bataryalarda boru et kalınlığı basınca dayanacak ölçülerde belirlenir. Yüksek ısı transfer kabiliyeti, fırın havasının hızla 110 ile 130 derece aralığına taşınmasını sağlar. Boru demetinin içine çöken suyun kendiliğinden akabilmesi için borular girişten çıkışa doğru hafif bir eğimle yerleştirilir.

Kızgın Yağ ve Sıcak Su Hatlarına Uygun Modeller

Kızgın yağ veya basınçlı sıcak su kullanan sistemler, daha yumuşak ve kontrollü bir sıcaklık artışı arayan işletmeler tarafından tercih edilir. Termal yağ atmosferik basınca yakın koşullarda yüksek sıcaklıklara çıkabildiği için batarya gövdesindeki mekanik zorlanma buhara kıyasla daha azdır. Yağın akışkanlık direnci suya göre yüksek olduğundan, boru iç çapları geniş tutulur ve hat basınç kayıpları titizlikle hesaplanır. Kızgın yağlı bir çay kurutma serpantini üretiminde boru ve ayna birleşimleri sızdırmazlığı garanti eden özel kaynak yöntemleriyle tamamlanır.

Kanatlı Boru Demeti Düzenlemeleri

Havanın ısı iletkenliği boru içindeki sıvıya veya buhara göre oldukça zayıftır. Bu direnci aşmak ve temas yüzeyini büyütmek amacıyla boru dışına kanatçıklar sarılır. Çay kurutma serpantini üzerinde genellikle spiral sarımlı çelik ya da alüminyum kanatlar kullanılır. Kanat adımı, yani iki kanat arasındaki boşluk çay fabrikalarının tozlu ortamına uygun seçilmelidir. Kanatların birbirine aşırı yakın dizilmesi çay liflerinin araları doldurmasına ve hava geçişinin tıkanmasına yol açar. Seyrek kanat yerleşimi ise bataryanın ısıl gücünü azaltır.

Çay Fabrikalarında Çay Kurutma Serpantini Kullanım Alanları

Taze çay yaprağının bahçeden toplanıp kuru çay ambalajına girene kadar geçirdiği ısıl işlemler birden fazla aşamadan oluşur. Çay kurutma serpantini, bu sürecin hem ilk nem atma basamağında hem de en yüksek ısının uygulandığı ana kurutma tünellerinde görev alır.

Nem kontrolü aşama aşama yürütülür.

Soldurma Teknelerinde Hava Isıtma

Toplanan yaş yaprakların bünyesinde yaklaşık yüzde 70 ile 80 oranında su bulunur. Yaprağın kıvrılabilir ve işlenebilir kıvama gelmesi için bu nemin kontrollü biçimde yüzde 50-55 seviyesine indirilmesi gerekir. Soldurma teknelerinin altına yerleştirilen serpantin bataryaları, ortam havasını yaprağı yakmayacak bir derecede, çoğunlukla 30 ile 38 derece arasında ısıtır. Ilık hava yaprak katmanlarının arasından geçerek yüzey suyunu buharlaştırır. Bu bölümde sağlanan homojen hava sıcaklığı, yaprakların her teknede eşit oranda pörsümesini sağlar.

Sonsuz Bantlı Kurutma Fırınları

Fermantasyon sürecini tamamlayan yaprakların içindeki rutubetin hızla uzaklaştırıldığı ve enzim faaliyetlerinin durdurulduğu ana bölüm kurutma fırınlarıdır. Çok katlı hareketli bantlara sahip olan bu fırınlarda hava sıcaklığı 120 derecenin üzerine çıkar. Çay kurutma serpantininde üretilen sıcak hava, yüksek debili fanlar aracılığıyla yaprak tabakalarının üzerine üflenir. Yaprağın nem oranı bu tünellerde yüzde 3-4 bandına kadar düşürülür. Fırındaki hava sıcaklığının birkaç derece dahi dalgalanması, çayın renginde kararmaya ya da dem kalitesinde kayıplara neden olur.

Kuru Çay Tasnif ve Şartlandırma Hatları

Fırından çıkan kuru çaylar liflerinden arındırılıp boyutlarına göre ayrılırken ortamdaki nemin düşük tutulması gerekir. Fırın çıkışında nemsiz kalan yaprak, çevredeki rutubeti hızla çekme eğilimindedir. Tasnif ve silolama alanlarının havalandırma kanallarına bağlanan küçük kapasiteli serpantin bataryaları, ortama sevk edilen taze havanın nemini kırarak çayın yeniden ıslanmasını engeller. Bu şartlandırma sayesinde çayın çuval ve paketleme öncesindeki gevrek yapısı korunur.

Doğru Çay Kurutma Serpantini Seçiminde Malzeme Kalitesi

Kurutma hatlarında çalışacak bir bataryanın malzeme bileşimi, ekipmanın dayanım süresini ve çalışma emniyetini doğrudan belirler. Fırın tünellerinden geçen havanın içinde yapraktan çıkan nem ve organik asit buharları yer alır. Kuru hava basılan hatlarda karbon çelik borular yeterli olurken, nemin yoğunlaştığı dönüş veya ön ısıtma kanallarında korozyon riski hızla tırmanır. Bu tür aşındırıcı bölgelerde paslanmaz çelik borulu ve alüminyum kanatlı modeller çok daha uzun bir çalışma ömrü vadeder.

Korozyon boru ömrünü kısaltır.

Malzeme seçiminde boru ile kanat arasındaki mekanik bağın sağlamlığı büyük önem taşır. Sıcaklık dalgalanmaları sırasında farklı genleşen malzemeler birbirinden ayrılırsa aralarında hava boşluğu kalır ve ısı geçişi zayıflar. Yüksek sıcaklık farklarına maruz kalan bir çay kurutma serpantini için gergin sarımlı ya da bimetal ekstrüde kanatlı borular tercih edilmelidir. Aşırı tozlu ve basınçlı suyla yıkanan fırın içi bölgelerde ise eğilmeye karşı direnç gösteren kalın etli çelik kanatlar mekanik dayanıklılık sağlar.

Endüstriyel Çay Kurutma Serpantinlerinin İşletmelere Sağladığı Avantajlar

Çay fabrikalarında enerji harcamaları, toplam üretim bütçesinin en büyük paylarından birini oluşturur. Mühendislik hesabı doğru yapılmış bir çay kurutma serpantini, hem yakıt tüketimini kontrol altına alır hem de ürün standardını yükseltir.

Isı transferi doğrudan maliyeti etkiler.

  • Yanma gazları havaya karışmadığı için yaprak üzerinde is lekesi, yanık kokusu veya yabancı partikül kalıntısı meydana gelmez.
  • Fırın tüneli boyunca sabitlenen hava sıcaklığı, çay tanelerinin eşit kurumasını sağlayarak yanma ve rutubetli kalma firesini azaltır.
  • Yüksek yüzey alanına sahip kanatlı boru dizilimi, kazandan gelen ısıl enerjiyi minimum kayıpla havaya iletir.
  • Kaset tipi modüler gövde yapısı, fırın revizyonlarında serpantinin kanaldan hızla sökülüp takılmasına imkan verir.
  • Fabrika toz yüküne uygun belirlenen kanat aralıkları lif birikimini azaltır, hava debisini korur ve fan motorlarının fazla elektrik çekmesini engeller.
  • Basınca uygun seçilen boru et kalınlıkları, üretim sezonunun tam ortasında yaşanabilecek delinme ve duruş risklerini ortadan kaldırır.

Çay Kurutma Serpantinlerinde Bakım, Temizlik ve Arıza Önleme

Sezonun yoğun temposunda çalışan bataryaların bakımsız bırakılması, enerji giderlerini artırdığı gibi kurutma kapasitesini de aşağı çeker. Çay kurutma serpantinlerinin dış yüzeyinde zaman içinde çay tozu, kuru lifler ve nem birleşerek keçe benzeri yoğun bir tabaka oluşturur. Bu katman kanat aralarını doldurduğunda hava sürtünmesi yükselir ve fırına giren hava debisi hissedilir şekilde azalır. Kanat aralıkları periyodik aralıklarla basınçlı hava tutularak ya da kanat yapısına zarar vermeyen kimyasal solüsyonlu ılık sularla yıkanmalıdır.

Düzenli temizlik tıkanmayı önler.

Mekanik tarafta ise en sık görülen aksaklık buhar hatlarındaki koç darbesi ve kondens birikmesidir. Kondenstopların arızalanması veya hat eğiminin bozulması sebebiyle boru içinde kalan su, taze gelen yüksek hızlı buharla çarpışarak metal yorulmasına ve dikiş yerlerinden çatlamalara zemin hazırlar. Her üretim sezonu öncesinde çay kurutma serpantini hidrostatik basınç testine sokulmalı, flanş contaları yenilenmeli ve boru et kalınlıkları ultrasonik cihazlarla kontrol edilmelidir. Sezon başlamadan tamamlanan bu kontroller, fabrikanın tam kapasite çalıştığı dönemde üretim hattının durmasını önler.

Çay Fabrikalarında Isıl Verimi Artıran Mühendislik Çözümleri

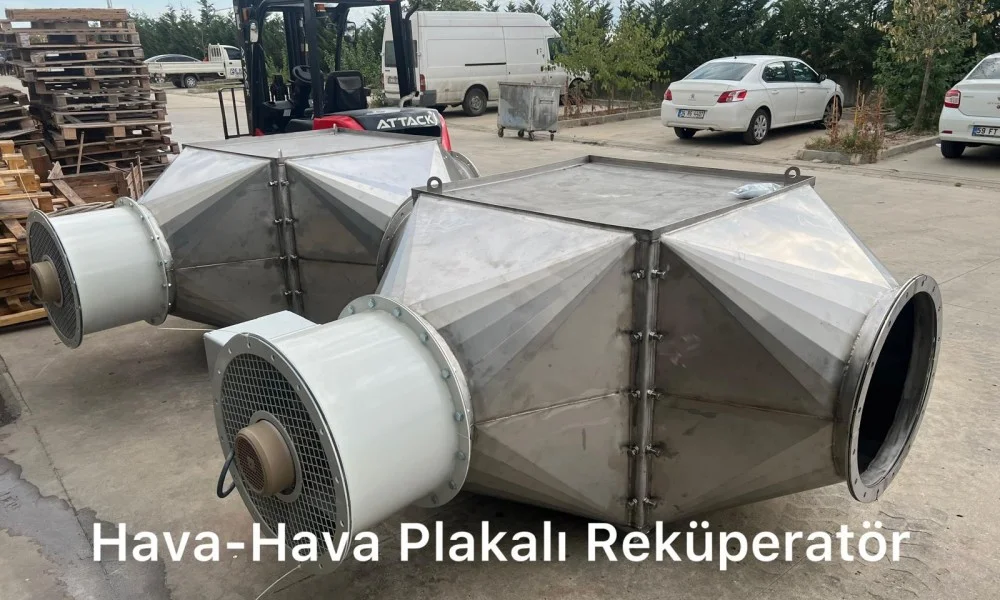

Kurutma hatlarında yakıt verimliliğini yükseltmek yalnızca yeni bir batarya takmakla bitmez. Kazan kapasitesi, boru yalıtımları, hava kanalı kesitleri ve fırın çekişi birlikte değerlendirilmelidir. Kurutma fırınından atmosfere atılan ılık ve nemli egzoz havasının ısısı, bir ekonomizer veya hava ısı geri kazanım eşanjörü yardımıyla geri alınabilir. Bu sistemler dışarıdan emilen taze havayı ön ısıtmaya tabi tutarak kurutma serpantinine binen ısıl yükü belirgin ölçüde hafifletir.

Tasarım sahaya özel planlanmalıdır.

Üçgen Enerji Sistemleri, çay işleme tesislerinin proses şartlarına, buhar parametrelerine ve hava debisi ihtiyaçlarına uygun serpantin imalatı ve eşanjör çözümleri sunmaktadır. Doğru boru demeti tasarımı, korozyon dayanımı yüksek kanat kombinasyonları ve titiz kaynak işçiliği, sezon boyunca duraksamadan yüksek nitelikli çay üretilmesine destek olur. Mevcut tesisinizdeki bataryaların ısıl kapasitesini yenilemek ve fırın hatlarınıza en uygun çay kurutma serpantini konfigürasyonunu projelendirmek için teknik ekibimizle görüşebilirsiniz.
