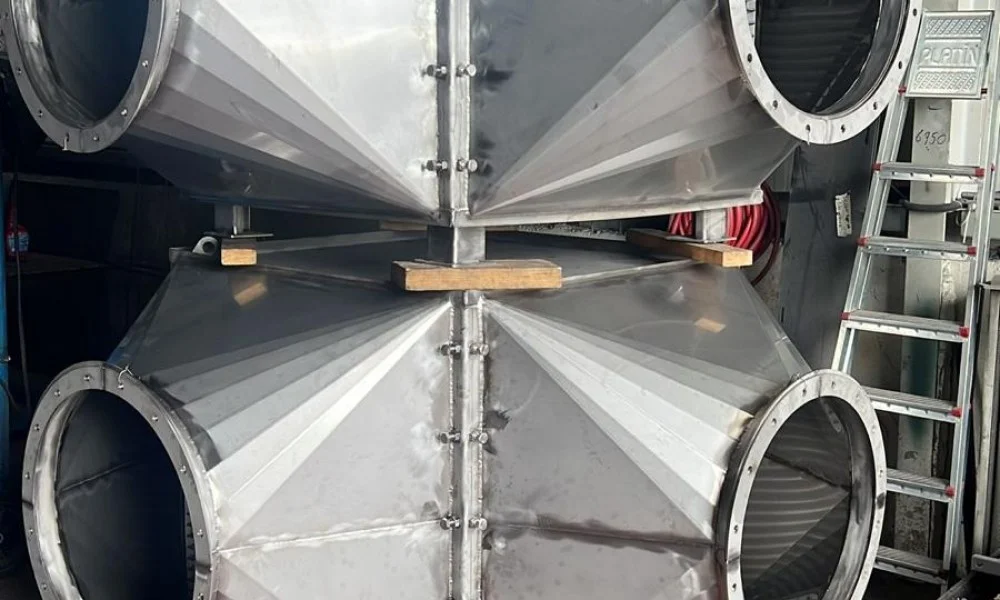

Reküperatör imalatı, yüksek sıcaklıktaki egzoz, baca veya proses gazlarında bulunan kullanılabilir enerjinin başka bir hava akımına aktarılmasını sağlayan ısı geri kazanım ekipmanlarının proje şartlarına göre üretilmesini kapsar. Reküperatörler, özellikle sürekli sıcak gaz çıkışı bulunan endüstriyel proseslerde enerji kaybını azaltmaya yönelik olarak kullanılabilir. Sıcak gaz ile ısıtılacak hava birbirinden ayrı kanallarda ilerler ve aradaki metal yüzey üzerinden termal enerji transferi gerçekleşir. Böylece egzoz hattından uzaklaştırılacak ısının bir bölümü yanma havasının veya proses havasının hazırlanmasında değerlendirilebilir. Boru çapları, plaka geometrileri, yüzey alanı, gövde ölçüleri ve bağlantılar; çalışma sıcaklığı, gaz debisi ve hedeflenen hava sıcaklığına göre belirlenir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı endüstriyel prosesler için özel reküperatör imalatı gerçekleştirmektedir.
Reküperatör Nedir?
Reküperatör, sıcak bir gaz akımında bulunan termal enerjinin başka bir hava akımına aktarılmasını sağlayan sabit yapılı bir ısı geri kazanım ekipmanıdır. Sıcak ve soğuk hava doğrudan birbirine karışmadan farklı geçişlerden hareket eder. Isı, iki akış arasında bulunan metal yüzey üzerinden diğer tarafa taşınır.
Bu yapı özellikle yüksek sıcaklıklı egzozun atmosfere gönderilmeden önce değerlendirilmesinin amaçlandığı sistemlerde kullanılabilir. Fırınlar, kurutma hatları, ısıl işlem ekipmanları ve çeşitli yanma prosesleri reküperatör uygulamalarının görülebileceği alanlar arasındadır.
Reküperatör İmalatı Nasıl Yapılır?
Reküperatör imalatı, öncelikle sıcak gaz ve hava tarafındaki proses bilgilerinin belirlenmesiyle başlar. Gaz sıcaklığı, debisi, çalışma süresi ve bileşimi incelenirken karşı tarafta dolaşacak havanın miktarı ve başlangıç sıcaklığı ortaya konur. Hedeflenen çıkış sıcaklığı ve izin verilen basınç kaybı da tasarım hesabına dahil edilir.
Bu veriler doğrultusunda borulu veya plakalı konstrüksiyon seçilebilir. Borulu ürünlerde boru çapı, boru sayısı, uzunluk ve yerleşim düzeni oluşturulurken plakalı yapılarda kanal genişliği ve plaka geometrisi belirlenir. Gövde, bağlantılar, destekler ve bakım noktaları da ürünün kullanılacağı tesise uygun olarak hazırlanır.
Borulu Reküperatör İmalatı
Borulu reküperatör, yüksek sıcaklıktaki gazın enerjisinin boru yüzeyleri üzerinden diğer hava akımına aktarılmasına yönelik tasarlanan bir yapıdır. Boruların hangi tarafta konumlandırılacağı, gazın özellikleri ve tasarım sıcaklığına göre belirlenebilir.
Bu tip reküperatörlerde boru malzemesinin çalışma sıcaklığına uygun olması önemlidir. Termal genleşme nedeniyle oluşabilecek hareketler de gövde ve bağlantı tasarımında dikkate alınabilir. Farklı boru çapları ve yerleşim düzenleri kullanılarak değişen debilere uygun ürünler hazırlanabilir.
Plakalı Reküperatör İmalatı
Plakalı reküperatör, iki hava akımının birbirinden ayrılmış kanallar içerisinde ilerlemesini sağlayan metal plakaların oluşturduğu kompakt bir ısı transfer yapısıdır. Plakaların iki yüzeyinde farklı hava akımları hareket eder ve enerji bu yüzey üzerinden bir taraftan diğerine aktarılır.
Plaka aralıkları, yüzey geometrisi ve kanal kesitleri hava debisine göre belirlenir. Düşük ve orta sıcaklıktaki uygulamalarda kompakt yapı avantaj sağlayabilir. Egzoz havasında partikül veya nem bulunması halinde temizlik ve drenaj ihtiyaçları da tasarım sürecine dahil edilmelidir.
Reküperatörlerin Kullanım Alanları
Reküperatör kullanım alanları, sürekli sıcak gaz üreten üretim proseslerini kapsar. Endüstriyel fırınlar, kurutma tesisleri, tekstil makineleri, kağıt kurutma sistemleri, metal işleme hatları, seramik üretimi ve farklı yanma uygulamaları bunlara örnek verilebilir.
Fırınlarda yanma havasının önceden ısıtılması, kurutma sistemlerinde yeni proses havasının sıcaklığının yükseltilmesi ve sıcak egzozun değerlendirilmesi için farklı reküperatör tasarımları hazırlanabilir. Kullanım alanına göre ürünün yüzey malzemesi ve akış geometrisi değiştirilebilir.
Reküperatör Tasarımında Malzeme Seçimi
Reküperatörlerde kullanılacak malzemenin belirlenmesinde en önemli faktörlerden biri sıcak gazın çalışma sıcaklığıdır. Bunun yanında gazın kimyasal özellikleri, nem seviyesi, partikül içeriği ve ekipmanın maruz kalacağı çevresel koşullar da değerlendirilir. Karbon çelik, paslanmaz çelik ve uygulamaya uygun farklı metal seçenekleri projeye göre ele alınabilir.
Yüksek sıcaklıklı sistemlerde termal genleşme ile birlikte kaynaklı bölgelerin davranışı da önem kazanır. Borular, plakalar, gövde, bağlantılar ve destek elemanlarının birlikte çalışacağı düşünülerek malzeme seçimi yapılmalıdır. Böylece ekipmanın yalnızca termal değil, mekanik çalışma şartları da dikkate alınmış olur.
Reküperatör Seçiminde 7 Teknik Kriter
Uygun reküperatörün belirlenebilmesi için aşağıdaki verilerin üretim öncesinde netleştirilmesi gerekir:
- Sıcak gaz sıcaklığı: Reküperatöre girecek gazın çalışma sıcaklığı belirlenmelidir.
- Gaz debisi: Sistemden geçen sıcak gaz miktarı hesaplanmalıdır.
- Hava debisi: Ön ısıtılacak hava akımının kapasitesi tespit edilmelidir.
- Hedef hava sıcaklığı: Reküperatör çıkışında istenen sıcaklık netleştirilmelidir.
- Basınç kaybı: Gaz ve hava tarafında kabul edilebilir direnç değerleri belirlenmelidir.
- Gaz özellikleri: Nem, partikül ve kimyasal içerik değerlendirilmelidir.
- Montaj şartları: Ekipmanın kurulacağı alan ve bağlantı noktaları ölçülmelidir.
Bu bilgiler, reküperatörün yüzey alanından gövde ölçülerine kadar birçok teknik detayın oluşturulmasına yardımcı olur.
Reküperatör Fiyatları
Reküperatör fiyatları, ürünün çalışma sıcaklığı, kapasitesi, konstrüksiyon tipi, malzeme seçimi, toplam transfer yüzeyi ve bağlantı detaylarına göre farklılık gösterebilir. Yüksek sıcaklıkta görev yapan ekipmanlarda özel metal seçimi gerekmesi üretim maliyetini etkileyebilir. Gaz debisinin artması da daha geniş yüzey alanına ihtiyaç duyulmasına neden olabilir.
Mevcut bir tesise kurulacak reküperatörlerde baca veya egzoz bağlantıları, hava kanalları, fan kapasitesi ve montaj alanı da hesaplama kapsamına alınır. Bu nedenle net maliyet belirlenirken yalnızca ürünün boyutları değil, projenin tüm teknik şartları birlikte değerlendirilmelidir.
Reküperatör İmalatı
Reküperatör imalatı, sıcak gazların taşıdığı enerjinin yeniden kullanılmasını sağlayacak borulu, plakalı veya özel konstrüksiyonlu ısı geri kazanım ekipmanlarının üretilmesini kapsar. Ürünün geometrisi; sıcak gaz sıcaklığı, gaz debisi, hava miktarı, hedeflenen çıkış sıcaklığı ve montaj koşullarına göre belirlenir. Boru veya plaka yüzeyinin toplam alanı, enerji aktarım ihtiyacını karşılayacak şekilde hesaplanırken gaz ve hava tarafındaki basınç kayıpları da göz önünde bulundurulur.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., fırın, kurutma, ısıl işlem, tekstil, kağıt ve farklı endüstriyel proseslere yönelik reküperatör imalatı gerçekleştirmektedir. Sıcak gazın özellikleri, hava debisi, çalışma sıcaklığı ve mevcut tesisin bağlantı şartları incelenerek uygun ürün yapısı oluşturulabilir. Yeni tesis projelerinin yanı sıra mevcut bacalara veya proses hatlarına entegre edilecek özel ölçülü reküperatörler için de tasarım ve üretim detayları proje şartlarına göre planlanabilir.
