Klima santrali radyatörleri, hava işleme sistemlerinde dış ortamdan veya dönüş havasından alınan havanın ısıtılması ya da soğutulması amacıyla kullanılan ısı transfer ekipmanlarıdır. Klima santrali içerisinde hava sıcaklığının istenen seviyeye getirilmesi, kullanılan radyatörün kapasitesi ve yüzey yapısıyla doğrudan ilişkilidir. Sıcak su, kızgın su, buhar veya soğutucu akışkanla çalışan farklı radyatör çözümleri, santralin tasarımına göre değerlendirilebilir. Boru çapı, sıra sayısı, kanat aralığı, toplam yüzey alanı ve hava debisi ürünün kapasitesini belirleyen temel teknik unsurlar arasında yer alır. Klima santrallerinin sürekli hava hareketi sağlayan yapısı nedeniyle radyatörün fan ve hava kanalı sistemiyle uyumlu olması gerekir. Klima santrali radyatörleri, standart ölçüler yerine santralin hava debisi, sıcaklık ihtiyacı ve montaj alanına göre özel olarak üretilebilir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı hava işleme sistemlerine yönelik özel radyatör imalatı gerçekleştirmektedir.
Klima Santrali Radyatörü Nedir?
Klima santrali radyatörü, klima santralinden geçen havanın belirli bir sıcaklık seviyesine getirilmesini sağlayan ısı transfer ekipmanıdır. Isıtma amacıyla kullanılan modellerde sıcak su, kızgın su veya buhar gibi bir akışkan radyatör borularından geçirilir. Boru yüzeyinde oluşan sıcaklık, kanatlar aracılığıyla hava tarafına aktarılır. Böylece santral içerisindeki hava, istenen sıcaklık değerine doğru yönlendirilir.
Soğutma uygulamalarında ise radyatör içerisinde daha düşük sıcaklıktaki bir akışkan dolaşabilir. Hava, soğuk yüzeylerden geçerken sahip olduğu ısının bir bölümünü radyatöre bırakır. Bu çalışma yapısı sayesinde klima santralinin hava şartlandırma görevine katkı sağlanır. Radyatörün kapasitesi belirlenirken hava debisi, giriş sıcaklığı, hedeflenen çıkış sıcaklığı ve kullanılan akışkanın çalışma koşulları birlikte değerlendirilmelidir.
Klima Santrali Radyatörleri Nasıl Çalışır?
Klima santrali radyatörlerinin çalışma prensibi, hava ile sıcak veya soğuk akışkan arasında dolaylı ısı transferi gerçekleştirilmesine dayanır. Santral fanı tarafından hareket ettirilen hava, radyatör yüzeylerinden geçerken sıcaklık değişimine uğrar. Isıtma serpantininde sıcak akışkanın enerjisi havaya aktarılır. Soğutma serpantininde ise hava içerisindeki ısı daha düşük sıcaklıktaki akışkana geçirilir.
Radyatörün gerçek çalışma performansı hava hızından, akışkan sıcaklığından ve yüzey alanından etkilenir. Hava debisinin değişmesi, ihtiyaç duyulan ısı transfer kapasitesini de değiştirebilir. Bu nedenle klima santrali radyatörü seçilirken yalnızca radyatörün fiziksel ölçüleri dikkate alınmamalıdır. Santralin fan kapasitesi, kanal kesiti ve hava giriş koşulları da ürün tasarımına dahil edilmelidir.
Klima Santrali Radyatörleri İmalatı Nasıl Yapılır?
Klima santrali radyatörleri imalatı, öncelikle santralin teknik çalışma verilerinin belirlenmesiyle başlar. Hava debisi, hava giriş sıcaklığı, hedeflenen çıkış sıcaklığı ve kullanılacak ısı taşıyıcı akışkanın sıcaklık değerleri temel tasarım girdilerini oluşturur. Isıtma veya soğutma kapasitesi belirlendikten sonra boru çapı, boru sıraları, kanat yapısı ve toplam yüzey alanı hesaplanabilir.

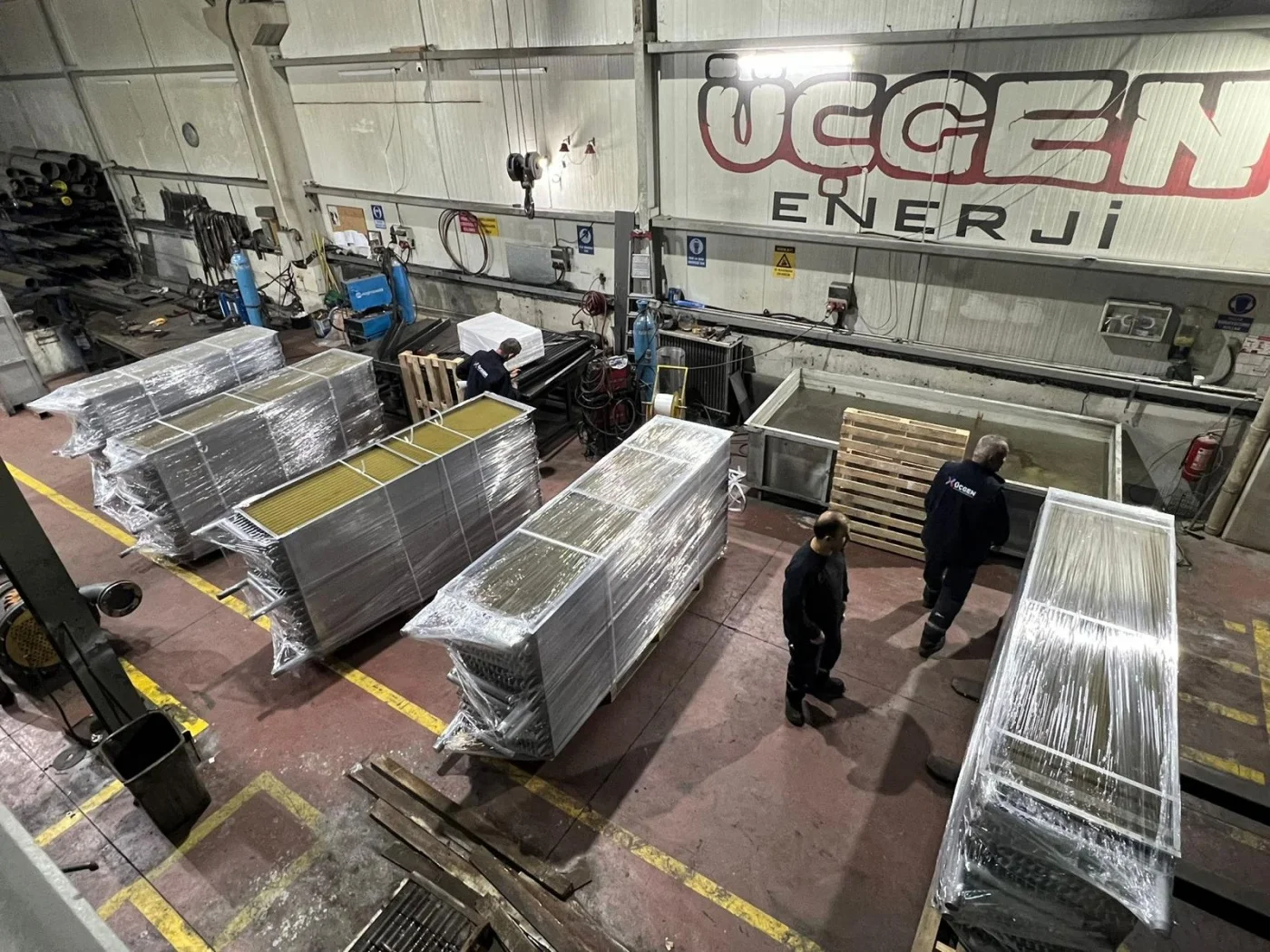

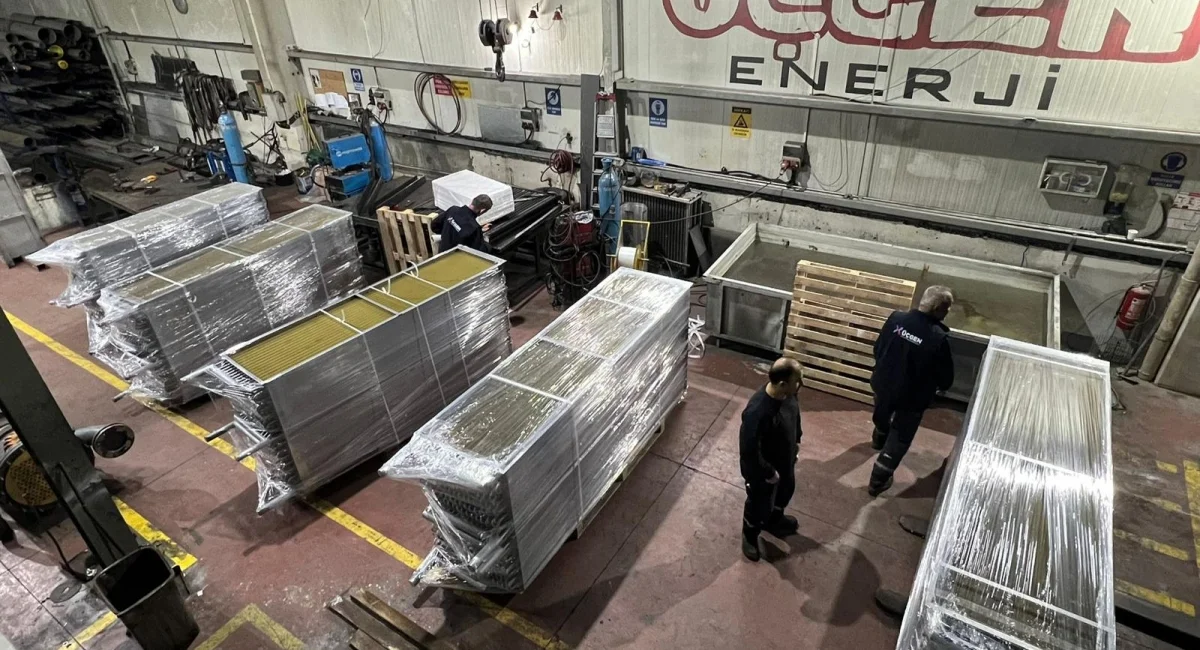

İmalat sırasında borular belirlenen ölçülere göre hazırlanır ve kanat yapısıyla birlikte radyatör gövdesi oluşturulur. Kolektörler, giriş-çıkış bağlantıları ve gerekli taşıyıcı parçalar klima santralinin mevcut yapısına uygun şekilde planlanabilir. Boruların sıralaması ve kanat aralıkları hava akışını etkilediği için üretim detaylarının projeye uygun olması önemlidir. Üretim tamamlandığında ölçü, bağlantı ve çalışma şartlarına bağlı sızdırmazlık kontrolleri gerçekleştirilebilir.
Klima Santrali Isıtma Radyatörleri
Klima santrali ısıtma radyatörleri, santral içerisinden geçen havanın sıcaklığını yükseltmek amacıyla kullanılır. Sıcak su, kızgın su veya buhar radyatör borularından geçirilerek sahip olduğu enerji hava tarafına aktarılır. Hava, kanatlı yüzey üzerinden ilerlerken sıcaklığını artırır ve santral çıkışında proses veya ortam ihtiyacına uygun koşullara getirilebilir.
Isıtma radyatörünün kapasitesi, dış hava sıcaklığı ve santralin hava debisi gibi değişkenlere bağlı olarak belirlenebilir. Özellikle kış koşullarında düşük giriş hava sıcaklığı nedeniyle daha yüksek ısı transfer kapasitesine ihtiyaç duyulabilir. Bu nedenle radyatörün kullanılacağı coğrafi ve işletme koşulları tasarımda değerlendirilmelidir. Sıcak akışkanın sıcaklığı ve debisi de ürünün boyutlandırılmasında önemli rol oynar.
Klima Santrali Soğutma Radyatörleri
Klima santrali soğutma radyatörleri, santral içerisindeki havanın sıcaklığını düşürmek için kullanılan ısı transfer yüzeyleridir. Soğuk su veya uygun bir soğutucu akışkan borular içerisinde dolaştırılırken sıcak hava radyatör yüzeylerinden geçirilir. Havanın taşıdığı enerji soğuk akışkana aktarılır ve böylece santral çıkışındaki hava sıcaklığı düşürülür.
Soğutma uygulamalarında yüzey sıcaklığı ile ortamın nem oranı dikkate alınmalıdır. Havanın çiğ noktasıyla ilişkili olarak radyatör yüzeylerinde yoğuşma meydana gelebilir. Bu durumda yoğuşan suyun toplanması ve tahliye edilmesi için uygun drenaj düzeni gerekir. Klima santrali radyatörleri bu nedenle yalnızca soğutma kapasitesi açısından değil, drenaj ve bakım koşulları bakımından da değerlendirilmelidir.
Klima Santrali Radyatörlerinde Boru ve Kanat Yapısı
Radyatörün boru yapısı, içerisinde dolaşacak sıcak veya soğuk akışkanın debisine göre belirlenir. Boru çapı, boru et kalınlığı ve sıra sayısı hem akış koşullarını hem de toplam ısı transfer yüzeyini etkiler. Boruların santral içerisindeki yerleşimi, havanın yüzey üzerinden nasıl ilerleyeceğini de belirleyebilir.
Kanatlar ise hava tarafında daha geniş bir yüzey oluşturmak amacıyla kullanılır. Kanat yüksekliği ve aralığı, hava debisi ile birlikte değerlendirilmelidir. Çok yoğun kanat yapısı yüzey alanını artırırken hava tarafındaki basınç kaybını yükseltebilir. Daha seyrek yapı ise hava geçişini kolaylaştırabilir ancak aynı hacimdeki toplam yüzey alanını değiştirebilir. Bu nedenle klima santrali radyatörleri imalatında boru ve kanat tasarımı birlikte ele alınmalıdır.
Klima Santrali Radyatörü Seçiminde 7 Teknik Kriter
Bir klima santrali radyatörü seçerken yalnızca ürünün en ve boy ölçülerine göre karar verilmemelidir. Santralin hava kapasitesi ve çalışma şartlarının tamamı değerlendirilmelidir.
- Hava debisi: Santralden geçirilecek hava miktarı belirlenmelidir.
- Giriş hava sıcaklığı: Radyatöre ulaşan havanın başlangıç sıcaklığı bilinmelidir.
- Hedef hava sıcaklığı: Isıtma veya soğutma sonrasında ulaşılması gereken değer belirlenmelidir.
- Akışkan türü: Sıcak su, kızgın su, buhar veya soğuk su kullanılacağı netleştirilmelidir.
- Akışkan sıcaklığı ve debisi: Radyatörün sıcak veya soğuk tarafındaki çalışma koşulları hesaplanmalıdır.
- Basınç kaybı: Hava ve akışkan tarafındaki kabul edilebilir basınç kayıpları değerlendirilmelidir.
- Montaj ölçüleri: Klima santrali içerisindeki radyatör yerleşim alanı ve bağlantılar ölçülmelidir.
Bu veriler üzerinden uygun boru yapısı, kanat geometrisi ve toplam ısı transfer yüzeyi oluşturulabilir. Özellikle mevcut bir klima santraline radyatör değişimi yapılacaksa eski ürünün ölçülerinin yanında gerçek çalışma değerlerinin de incelenmesi daha doğru bir seçim yapılmasını sağlar.
Klima Santrali Radyatörleri Fiyatları
Klima santrali radyatörleri fiyatları, ürünün ısıtma veya soğutma kapasitesi, fiziksel ölçüleri, boru yapısı, kanat geometrisi ve kullanılan malzemelere göre değişiklik gösterebilir. Daha yüksek hava debisine sahip santrallerde daha geniş ısı transfer yüzeyine ihtiyaç duyulabilir. Akışkan tarafındaki çalışma sıcaklığı ve basıncı da boru yapısının özelliklerini değiştirebilir.
Özel ölçülü ürünlerde klima santralinin marka veya modeli kadar gerçek montaj ölçüleri de önem taşır. Bağlantı ağızlarının çapı, yönü ve konumu üretim kapsamını etkileyebilir. Soğutma radyatörlerinde drenaj tavası ve yoğuşma tahliye bağlantıları da tasarıma dahil edilebilir. Bu nedenle klima santrali radyatörleri fiyatları belirlenirken yalnızca ürünün ölçüsü değil, projenin tüm teknik şartları değerlendirilmelidir.
Klima Santrali Radyatörleri İmalatı
Klima santrallerinde havanın istenen sıcaklık seviyesine getirilmesi, doğru kapasitede seçilmiş bir radyatör ve uygun hava akışı gerektirir. Klima santrali radyatörleri imalatı, sıcak su, kızgın su, buhar veya soğuk suyla çalışan farklı ısı transfer çözümlerinin proje ihtiyaçlarına göre hazırlanmasını kapsar. Boru çapı, sıra sayısı, kanat aralığı, yüzey alanı ve bağlantı detayları santralin hava debisine ve termal yüküne göre belirlenebilir. Isıtma uygulamalarında sıcak akışkanın enerjisi havaya aktarılırken soğutma uygulamalarında hava içerisindeki enerji akışkana taşınır.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı klima santrali uygulamaları için projeye uygun klima santrali radyatörleri imalatı gerçekleştirmektedir. Hava debisi, giriş ve çıkış sıcaklıkları, kullanılacak akışkan, çalışma basıncı ve santral içerisindeki montaj alanı doğrultusunda ürünün teknik yapısı belirlenebilir. Mevcut klima santraliniz için yeni radyatör veya özel ölçülü ısı transfer ekipmanı ihtiyacınız bulunuyorsa, proje verileri üzerinden üretim planlaması yapılabilir.
