Buharın taşıdığı enerji, doğru tasarlanmamış bir eşanjörde beklenen performansa dönüşmeyebilir; bu nedenle buhar eşanjörü imalatı, yalnızca metal parçaların bir araya getirilmesinden ibaret değildir. Buhar eşanjörleri, buharın sahip olduğu ısıl enerjiyi başka bir akışkana kontrollü biçimde aktarmak için kullanılan ısı transfer ekipmanlarıdır. Özellikle sıcak su üretimi, proses ısıtması ve endüstriyel sıcaklık kontrolü gibi uygulamalarda farklı kapasitelere sahip eşanjör çözümleri kullanılabilir. Ürünün tasarımında buhar basıncı, yoğuşma koşulları, ısıtılacak akışkanın debisi, giriş sıcaklığı ve hedeflenen çıkış sıcaklığı birlikte değerlendirilir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., proses şartlarına göre farklı ölçü ve teknik özelliklerde buhar eşanjörü imalatı gerçekleştirmektedir. Eşanjörün gövde yapısından boru düzenine, bağlantı noktalarından ısı transfer yüzeyine kadar birçok detay, kullanılacağı sisteme göre şekillendirilebilir.
Buhar Eşanjörü Nedir?
Buhar eşanjörü, buharın sahip olduğu termal enerjiyi başka bir akışkana aktarmak amacıyla kullanılan endüstriyel ısı değiştiricisidir. Buhar tarafında gerçekleşen yoğuşma sırasında açığa çıkan ısı, eşanjörün diğer tarafında bulunan akışkanın sıcaklığını yükseltmek için kullanılabilir. Böylece iki akışkanın doğrudan birbirine karışmasına gerek kalmadan enerji transferi sağlanır. Bu yapı, özellikle buharla ısıtılan proseslerde kontrollü bir sıcaklık aktarımı oluşturulmasına yardımcı olur.
Buhar eşanjörünün kapasitesi, yalnızca kullanılan buhar miktarına göre belirlenmez. Isıtılacak akışkanın debisi, başlangıç sıcaklığı ve ulaşılması gereken sıcaklık da tasarım hesabında önem taşır. Buharın basıncı değiştikçe yoğuşma sıcaklığı ve kullanılabilir ısı transfer koşulları da değişebilir. Bu nedenle buhar eşanjörü imalatı, proses verilerinin birlikte değerlendirilmesini gerektiren teknik bir üretim çalışmasıdır.
Buhar Eşanjörü Nasıl Çalışır?
Buhar eşanjörlerinde temel amaç, buhar tarafındaki ısıl enerjiyi diğer akışkana aktarmaktır. Buhar, eşanjörün kendisine ayrılmış bölümüne girerek ısı transfer yüzeyiyle temas halinde ilerler. Yoğuşma sırasında açığa çıkan enerji metal yüzey üzerinden diğer akışkana geçirilir. Isıtılacak akışkan ise ayrı bir kanaldan hareket ederek aldığı enerji sonucunda sıcaklığını yükseltir.
Bu çalışma prensibinde akışkanların birbirine karışması önlenirken aralarında enerji alışverişi gerçekleşir. Buharın giriş basıncı ve sıcaklığı, eşanjörün çalışma karakterini doğrudan etkileyen parametreler arasındadır. Isıtılan akışkanın debisi arttıkça gerekli ısı transfer kapasitesi de değişebilir. Dolayısıyla buhar eşanjörünün çalışma biçimi, yalnızca ekipmanın kendisine değil, bağlı olduğu prosesin bütününe göre değerlendirilmelidir.
Buhar Eşanjörü İmalatı Nasıl Yapılır?
Buhar eşanjörü imalatı öncesinde öncelikle kullanılacak sistemin teknik değerleri belirlenir. Buhar basıncı, buhar debisi ve buharın çalışma sıcaklığı ilk değerlendirmeye alınan veriler arasındadır. Isıtılacak akışkanın türü, debisi, giriş sıcaklığı ve hedeflenen çıkış sıcaklığı da belirlenir. Bu bilgiler, gerekli ısı transfer kapasitesinin hesaplanmasına temel oluşturur.
Hesaplanan kapasiteye göre eşanjörün gövde ve boru yapısı planlanabilir. Boru çapı, boru sayısı, boru uzunluğu ve toplam ısı transfer yüzeyi tasarım şartlarına göre belirlenir. Bağlantı ağızlarının çapları ve konumları mevcut tesisatın yapısıyla uyumlu olacak şekilde hazırlanabilir. İmalatın ardından ürünün ölçüsel uygunluğu, bağlantıları ve çalışma şartlarına yönelik kontrolleri gerçekleştirilebilir.
Buhar Eşanjörü İmalatında Isı Transfer Yüzeyi
Bir buhar eşanjörünün kapasitesini belirleyen temel unsurlardan biri ısı transfer yüzeyidir. Buharın yoğuşmasıyla ortaya çıkan enerji, bu yüzey üzerinden ısıtılacak akışkana aktarılır. Yüzey alanı yetersiz olduğunda hedeflenen sıcaklık değerlerine ulaşmak zorlaşabilir. Gereğinden büyük bir yüzey ise ekipmanın fiziksel ölçülerini ve üretim maliyetini artırabilir.
Bu nedenle yüzey alanı, prosesin gerçek ihtiyaçlarına göre hesaplanmalıdır. Buhar basıncı, akışkan debisi ve giriş-çıkış sıcaklıkları bu hesabın önemli parçalarıdır. Boru çapı ve boru sayısı da toplam yüzey alanının oluşturulmasında belirleyici olabilir. Buhar eşanjörü imalatı sırasında termal kapasite ile ekipmanın fiziksel yapısı arasında uygun bir tasarım oluşturulması gerekir.
Buhar Basıncı Eşanjör Tasarımını Nasıl Etkiler?
Buhar basıncı, eşanjörün çalışma koşullarını belirleyen en önemli teknik değerlerden biridir. Basınç değiştiğinde buharın yoğuşma sıcaklığı ve ısı transfer karakteri de değişebilir. Bu durum eşanjörün gerekli yüzey alanını ve bağlantı elemanlarının çalışma şartlarını etkileyebilir. Özellikle yüksek basınçlı buhar kullanılan sistemlerde mekanik tasarım daha dikkatli ele alınmalıdır.
Eşanjörün gövdesi, boruları ve bağlantı noktaları belirlenen çalışma basıncına uygun şekilde planlanmalıdır. Tasarım sırasında yalnızca normal çalışma basıncı değil, sistemin diğer çalışma koşulları da dikkate alınabilir. Buhar tarafı ile diğer akışkan tarafının basınç değerleri birbirinden farklı olabilir. Bu nedenle buhar eşanjörü imalatı sırasında her iki tarafın basınç koşulları ayrı ayrı değerlendirilmelidir.
Buhar Eşanjörlerinde Yoğuşma ve Isı Transferi
Buharın sıvı faza geçerken açığa çıkardığı yoğuşma ısısı, eşanjörlerde etkili bir enerji aktarım mekanizması oluşturur. Buhar eşanjör içerisine girdiğinde ısısını transfer yüzeyine bırakabilir. Bu enerji daha sonra ısıtılacak akışkana aktarılır. Yoğuşan suyun eşanjörden uygun şekilde uzaklaştırılması da sistemin çalışma düzeni açısından önemlidir.
Yoğuşma koşulları, eşanjörün kapasitesinin belirlenmesinde dikkate alınmalıdır. Buhar tarafında oluşabilecek yoğuşma suyunun birikmesi, ısı transfer yüzeyinin kullanılabilirliğini etkileyebilir. Bu nedenle buhar girişi kadar yoğuşma çıkışının tasarımı da önem taşır. Buhar eşanjörü imalatında drenaj, bağlantı yönleri ve akış düzeni birlikte planlanabilir.

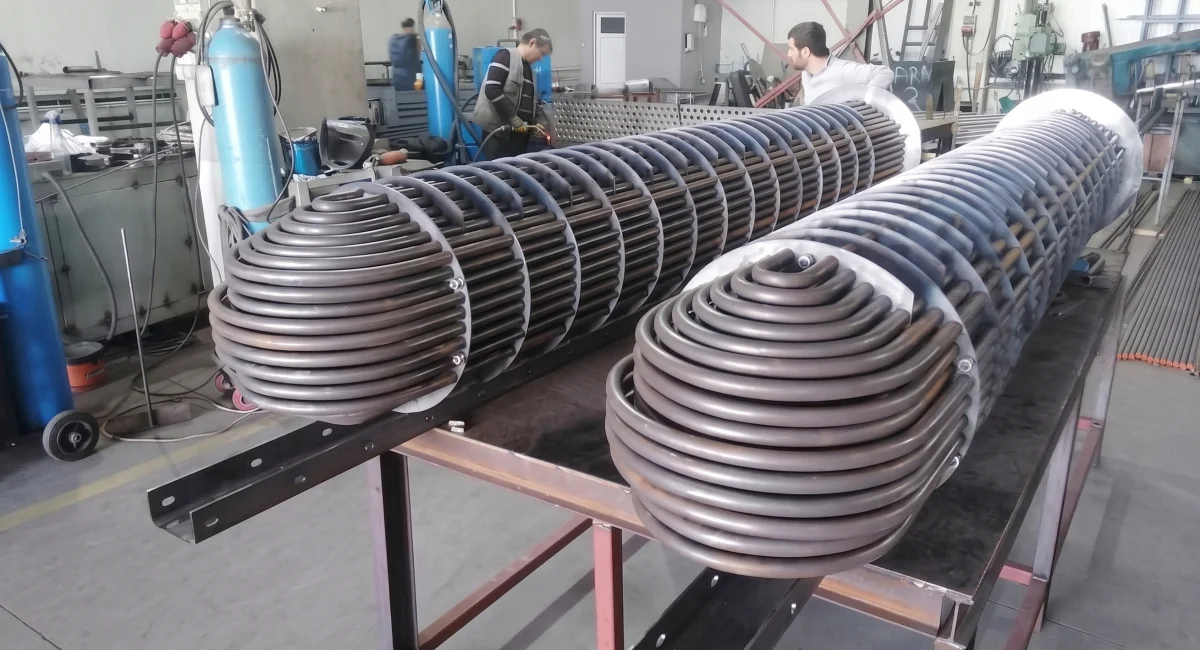

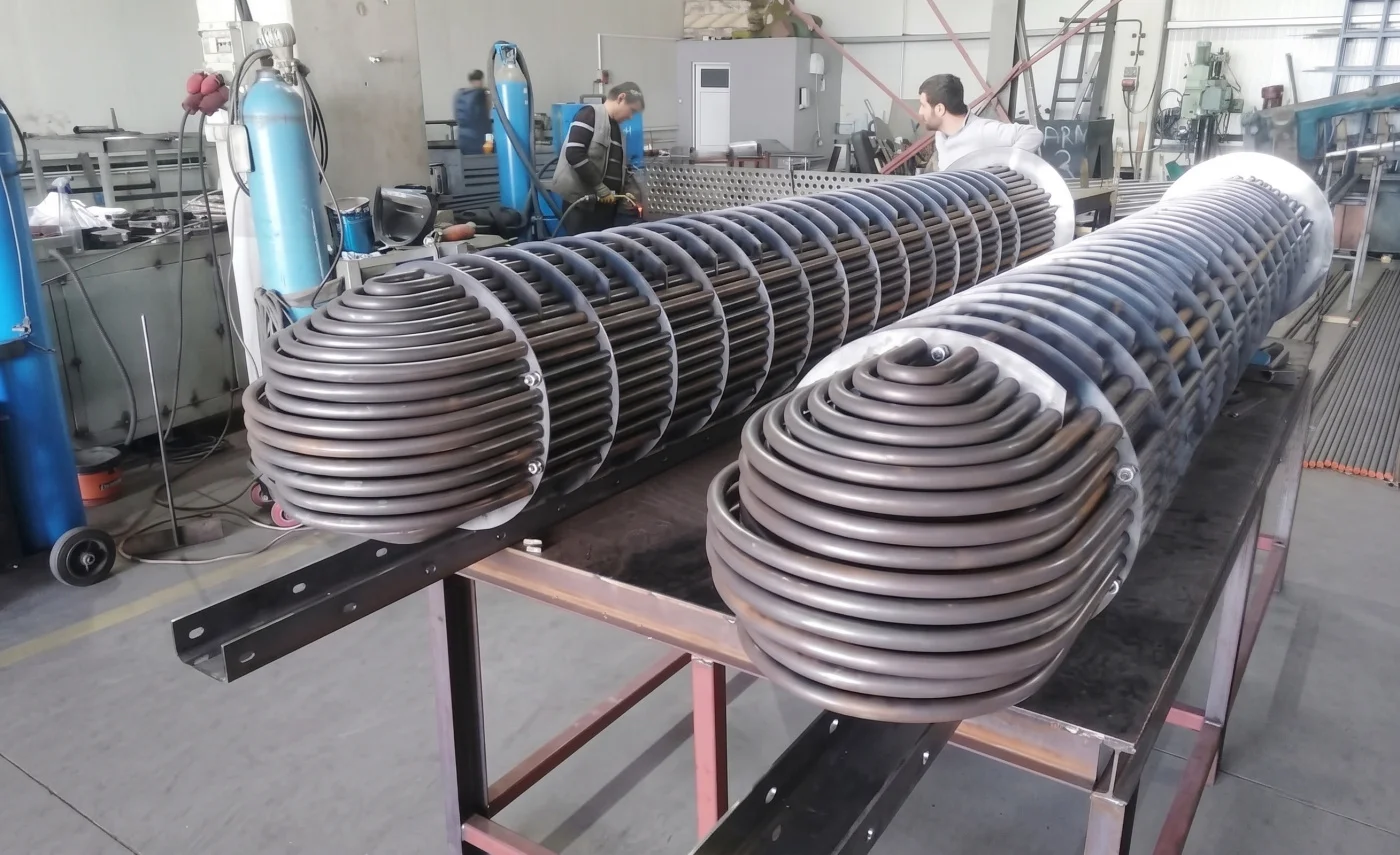

Buhar Eşanjörlerinde Boru Tasarımı
Borulu eşanjörlerde borular, ısı transferinin gerçekleştiği ana yüzeylerden biridir. Buharın ve ısıtılacak akışkanın hangi taraftan geçirileceği, ürünün yapısına ve proses şartlarına göre belirlenebilir. Boru çapı, akış hızı ve basınç kaybı üzerinde etkili olabilir. Boru uzunluğu ve sayısı ise toplam ısı transfer alanının oluşturulmasında rol oynar.
Boru yerleşim düzeni de eşanjörün çalışma karakterini değiştirebilir. Sık bir yerleşim daha kompakt bir yapı sağlayabilirken temizlik ve bakım koşullarının ayrıca değerlendirilmesi gerekebilir. Boruların malzeme özellikleri de sıcaklık ve basınç şartlarıyla uyumlu olmalıdır. Buhar eşanjörü imalatı sırasında boru tasarımı, termal hesaplarla mekanik gereksinimlerin birlikte ele alındığı aşamalardan biridir.
Buhar Eşanjörlerinde Malzeme Seçimi
Buhar eşanjöründe kullanılacak malzeme, çalışma sıcaklığı ve basıncı dikkate alınarak seçilmelidir. Buhar tarafında yüksek sıcaklık koşulları oluşabileceği için boru ve gövde malzemelerinin bu şartlara uygun olması gerekir. Isıtılacak akışkanın kimyasal özellikleri de malzeme seçiminde önem taşıyabilir. Özellikle proses akışkanının korozif özellik taşıdığı uygulamalarda farklı malzeme seçenekleri değerlendirilebilir.
Gövde, boru, bağlantı elemanları ve diğer bileşenlerin birbiriyle uyumlu olması gerekir. Malzeme seçiminde yalnızca sıcaklık ve basınç değerleri değil, kullanım ortamı da dikkate alınabilir. Üretim yönteminin malzeme özellikleriyle uyumlu olması da önemlidir. Bu yaklaşım, buhar eşanjörü imalatı sırasında ürünün proses koşullarına uygun şekilde planlanmasına yardımcı olur.
Buhar Eşanjörü Kullanım Alanları
Buhar eşanjörü kullanım alanları, sıcaklık kontrolünün ve proses ısıtmasının gerekli olduğu birçok endüstriyel uygulamayı kapsayabilir. Buharla sıcak su üretimi bunlardan biridir. Üretim hatlarında belirli bir akışkanın sıcaklığının yükseltilmesi gereken proseslerde de eşanjör kullanılabilir. Farklı endüstrilerdeki proses tanklarının veya akışkan hatlarının ısıtılmasına yönelik çözümler de tasarlanabilir.
Kullanım alanı değiştikçe eşanjörün kapasitesi ve fiziksel yapısı da değişebilir. Örneğin yüksek debili bir sistemde daha geniş bir ısı transfer yüzeyi gerekebilir. Küçük hacimli bir proses için daha kompakt bir eşanjör tercih edilebilir. Bu nedenle ürün seçiminde kullanım amacının yanında proses verilerinin de değerlendirilmesi gerekir.
Buhar Eşanjörleri Hangi Sistemlerde Tercih Edilir?
Buharla ısıtma yapılan sistemlerde eşanjörler, ısının kontrollü biçimde başka bir akışkana aktarılmasını sağlayabilir. Sıcak su hazırlama sistemleri bu kullanım biçimlerinden biridir. Proses sıvılarının belirli sıcaklıklarda tutulması gereken üretim hatlarında da buhar eşanjörleri değerlendirilebilir. Isıtma ihtiyacının sürekli veya kontrollü olarak karşılanması gereken proseslerde farklı kapasitelere sahip ürünler kullanılabilir.
Eşanjörün seçiminde sistemin çalışma süresi ve kapasitesi de önemlidir. Buhar debisinin proses ihtiyacını karşılayabilecek seviyede olması gerekir. Isıtılan akışkanın sıcaklık değişimi de ürünün kapasitesinin belirlenmesinde rol oynar. Bu nedenle buhar eşanjörü imalatı, uygulamanın gerçek çalışma koşullarına göre şekillendirildiğinde daha doğru bir ekipman seçimi yapılmasına olanak verir.
Buhar Eşanjörü İmalatında Basınç Kaybı
Bir akışkan eşanjör içerisinde hareket ederken borular, bağlantılar ve akış kanalları nedeniyle belirli bir basınç kaybı yaşayabilir. Basınç kaybı; boru çapı, akış hızı, boru uzunluğu ve bağlantı geometrisi gibi değişkenlerden etkilenebilir. Buhar tarafındaki akış koşulları ile diğer akışkan tarafının hidrolik şartları ayrı ayrı değerlendirilmelidir. Tasarımın proses içerisindeki diğer ekipmanlarla uyumlu olması gerekir.
Gereksiz yüksek basınç kaybı, sistemin çalışma düzenini olumsuz etkileyebilir. Bu nedenle ısı transfer kapasitesi artırılırken akış direncinin de kontrol altında tutulması gerekir. Boru sayısı ve çapının değiştirilmesi bu iki parametre arasında farklı sonuçlar doğurabilir. Buhar eşanjörü imalatı sırasında termal performans ile hidrolik koşullar birlikte ele alınmalıdır.
Buhar Eşanjörlerinde Sızdırmazlık
Buhar ve ısıtılan akışkanın birbirinden ayrılması, eşanjörün temel çalışma prensibinin bir parçasıdır. Bu nedenle boru birleşimleri, gövde bağlantıları ve diğer bağlantı noktalarının sızdırmazlık koşulları önem taşır. Buhar tarafındaki basınç, bağlantıların çalışma şartlarını doğrudan etkileyebilir. Kullanılacak conta ve bağlantı elemanları ürünün tasarımına göre belirlenebilir.
Üretim sonrasında eşanjörün tasarım şartlarına uygun kontroller gerçekleştirilebilir. Bağlantı bölgeleri ve birleştirme noktaları kontrol sürecine dahil edilebilir. Uygulanacak test yöntemi ürünün teknik özellikleri ve çalışma basıncına göre belirlenmelidir. Bu kontroller, buhar eşanjörü imalatı sonrasında ürünün kullanım şartlarına uygunluğunun değerlendirilmesine yardımcı olur.
Buhar Eşanjörlerinde Yoğuşma Suyu Tahliyesi
Buhar eşanjöründe buharın ısısını bırakmasıyla yoğuşma suyu meydana gelebilir. Oluşan kondensin sistemden uygun şekilde uzaklaştırılması, eşanjörün çalışma düzeni açısından önemlidir. Yoğuşma suyunun eşanjör içerisinde kontrolsüz biçimde birikmesi ısı transfer yüzeyinin kullanılabilirliğini etkileyebilir. Bu nedenle kondens hattının tasarımı ürünün önemli detaylarından biridir.
Kondens çıkışının konumu ve bağlantı ölçüsü sistemin genel yapısına göre belirlenebilir. Buhar giriş hattı ile kondens çıkışının birbiriyle uyumlu çalışması gerekir. Kullanılan bağlantı ekipmanları da çalışma basıncı ve sıcaklığına göre değerlendirilmelidir. Buhar eşanjörü imalatı sırasında kondens tahliyesi, buhar tarafındaki akış düzeniyle birlikte planlanmalıdır.
Buhar Eşanjörü Modelleri
Buhar eşanjörleri, kullanım amacına ve prosesin ihtiyaçlarına göre farklı geometrik yapılarda üretilebilir. Borulu modeller, endüstriyel uygulamalarda kullanılan eşanjör tiplerinden biridir. Ürünün boru çapı, boru sayısı ve gövde ölçüleri ihtiyaç duyulan kapasiteye göre değişebilir. Bağlantı düzeni de tesisat yapısına göre farklı şekilde hazırlanabilir.
Standart ölçülerin yeterli olmadığı durumlarda özel ölçülü üretim tercih edilebilir. Montaj alanının sınırlı olması, mevcut boru hatlarının konumu veya farklı bağlantı ölçüleri özel tasarım gerektirebilir. Bu tür projelerde eşanjörün fiziksel ölçüleri ve teknik özellikleri uygulamaya göre belirlenebilir. Buhar eşanjörü imalatı bu açıdan yalnızca tek tip ürün üretimiyle sınırlı değildir.
Özel Ölçülü Buhar Eşanjörü İmalatı
Her proses hattının kapasitesi ve fiziksel yapısı aynı değildir. Bu nedenle bazı uygulamalarda standart ürün yerine özel ölçülerde buhar eşanjörü imalatı yapılması gerekebilir. Eşanjörün uzunluğu, gövde çapı ve bağlantı ağızlarının konumu mevcut sisteme göre planlanabilir. Böylece ekipmanın kurulacağı alanla uyumlu bir ürün geometrisi oluşturulabilir.
Özel üretimde buhar basıncı ve debisinin yanı sıra ısıtılacak akışkanın teknik özellikleri de tasarıma dahil edilir. İhtiyaç duyulan ısı transfer alanı belirlendikten sonra boru yapısı buna göre oluşturulabilir. Bakım ve temizlik için gerekli erişim koşulları da tasarım aşamasında değerlendirilebilir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı proses şartlarına uygun özel ölçülü eşanjör çözümleri geliştirebilmektedir.
Buhar Eşanjörü İmalatında Dikkat Edilmesi Gereken 7 Teknik Kriter
Buhar eşanjörü seçilirken yalnızca ekipmanın boyutuna bakmak yeterli değildir. Ürünün bağlı olduğu prosesin bütün çalışma değerleri birlikte incelenmelidir. Özellikle aşağıdaki yedi teknik veri, tasarım sürecinin başlangıcında netleştirilmelidir:
- Buhar basıncı: Eşanjörün buhar tarafındaki çalışma basıncı belirlenmelidir.
- Buhar debisi: Prosesin ihtiyaç duyduğu buhar miktarı hesaplanmalıdır.
- Isıtılacak akışkan: Akışkanın türü ve fiziksel özellikleri dikkate alınmalıdır.
- Giriş sıcaklığı: Isıtılacak akışkanın eşanjöre giriş sıcaklığı bilinmelidir.
- Çıkış sıcaklığı: Proses sonunda ulaşılması gereken sıcaklık belirlenmelidir.
- Isı transfer kapasitesi: Aktarılması gereken termal enerji miktarı hesaplanmalıdır.
- Montaj koşulları: Bağlantı çapları, yönleri ve eşanjörün kurulacağı alan belirlenmelidir.
Bu verilerin eksiksiz olması, üretilecek eşanjörün proses şartlarına göre boyutlandırılmasını kolaylaştırır. Özellikle buhar basıncı ve debisi, eşanjörün termal kapasitesinin belirlenmesinde önemli rol oynar. Montaj ölçülerinin önceden bilinmesi de üretim sonrasında ortaya çıkabilecek uyumsuzlukların önüne geçilmesine yardımcı olur.
Buhar Eşanjörü İmalatında Teknik Veriler Neden Önemlidir?
Eşanjörün kapasitesi, yalnızca ürünün fiziksel büyüklüğüne bakılarak belirlenemez. Buhar basıncı, debisi ve yoğuşma şartları termal tasarımın temel bileşenleridir. Benzer şekilde ısıtılacak akışkanın debisi ile sıcaklık farkı da ihtiyaç duyulan enerji miktarını değiştirir. Bu nedenle proje başlangıcında alınan proses verilerinin doğru olması gerekir.
Teknik veriler aynı zamanda eşanjörün mekanik yapısını da etkiler. Gövde ölçüleri, boru yapısı ve bağlantı elemanları çalışma koşullarına göre belirlenebilir. Bakım alanı ve montaj yönleri de üretim çizimlerine dahil edilebilir. Buhar eşanjörü imalatı için doğru teknik veri setinin oluşturulması, ürünün gerçek kullanım şartlarına göre tasarlanmasının temelini oluşturur.
Buhar Eşanjörü İmalatında Verimlilik ve Teknik Veri Gerçeği
Buhar kullanılan sistemlerde ısıl performans değerlendirilirken buharın yoğuşma sırasında bıraktığı gizli ısı önemli bir fiziksel etkendir. Örneğin standart atmosferik basınç civarında doymuş buharın 100 °C'de yoğuşması sırasında yaklaşık 2257 kJ/kg mertebesinde gizli ısı açığa çıkar. Bu değer, buharın yalnızca sıcaklığı nedeniyle değil, faz değişimi sırasında da yüksek miktarda enerji aktarabildiğini gösterir. Ancak gerçek bir eşanjörün kapasitesi yalnızca bu teorik değerden hareketle belirlenmez. Buhar basıncı, yoğuşma sıcaklığı, ısıtılan akışkanın debisi, sıcaklık farkı ve eşanjör yüzeyinin özellikleri birlikte hesaba katılmalıdır.
Bu nedenle buhar eşanjörü imalatı sırasında katalog değerini doğrudan prosese aktarmak yerine gerçek çalışma koşullarının değerlendirilmesi gerekir. Isı transfer yüzeyi ile basınç kaybı arasında kurulacak denge, ekipmanın tasarımında ayrıca önem taşır. Doğru proses verileriyle hazırlanan bir tasarım, eşanjörün kapasitesinin gerçek ihtiyaca göre belirlenmesine olanak sağlar. Buhar teknolojisinin avantajından yararlanabilmek için ürünün termal hesabı ile mekanik tasarımının birbirini desteklemesi gerekir.
Buhar Eşanjörü İmalatında Üçgen Enerji Sistemleri Yaklaşımı
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., buharla çalışan ısıtma prosesleri için eşanjör üretiminde ürünün kullanılacağı sistemin teknik özelliklerini dikkate alır. Buhar basıncı, debisi, sıcaklık değerleri ve gerekli ısı transfer kapasitesi tasarımın temel girdileri arasında değerlendirilebilir. Buna göre gövde yapısı, boru düzeni, bağlantı ölçüleri ve toplam ısı transfer yüzeyi planlanabilir. Standart ölçülerin uygun olmadığı projelerde özel ölçülü üretim seçenekleri de değerlendirilebilir.
Ürünün imalat sürecinde yalnızca termal kapasite değil, mekanik yapı ve tesisat uyumu da göz önünde bulundurulabilir. Buhar girişi, kondens çıkışı ve ısıtılan akışkan bağlantılarının konumları mevcut sisteme göre düzenlenebilir. Böylece farklı kapasitelere sahip prosesler için uygun eşanjör geometrileri oluşturulabilir. Teknik şartların doğru aktarılması, üretilecek ekipmanın kullanım amacına uygun şekilde planlanmasına yardımcı olur.
Buhar Eşanjörü Seçiminde Bir Sonraki Adım
Bir buhar eşanjörü projesine başlanırken ilk yapılması gereken, ekipmanın bağlanacağı prosesin teknik değerlerini netleştirmektir. Buhar basıncı ve debisi ile ısıtılacak akışkanın giriş-çıkış sıcaklıkları belirlendiğinde gerekli kapasitenin hesaplanması daha sağlıklı hale gelir. Montaj alanı ve bağlantı ölçülerinin paylaşılması, özel tasarım gerekip gerekmediğinin anlaşılmasını sağlar. Buhar eşanjörü imalatı için bu veriler üzerinden uygun gövde, boru yapısı ve ısı transfer yüzeyi planlanabilir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı proses ihtiyaçlarına yönelik eşanjör üretimi konusunda teknik veriler doğrultusunda proje değerlendirmesi yapmaktadır. Özellikle Çorlu ve çevresindeki sanayi işletmeleri için buhar eşanjörü, serpantin ve diğer ısı transfer ekipmanı ihtiyaçlarında teknik detayları paylaşarak uygun üretim sürecini başlatabilirsiniz.
