Pul dizme serpantin, ısı transfer yüzeyinin artırılmasının hedeflendiği sistemlerde kullanılan özel serpantin çözümlerinden biridir. Bu yapıda boru üzerine belirli aralıklarla yerleştirilen metal pullar, borunun çevresindeki yüzey alanını genişleterek hava ile gerçekleşen ısı alışverişine katkı sağlar. Pul dizme serpantin imalatında pul çapı, kalınlığı, dizim aralığı, boru çapı ve toplam yüzey alanı birlikte değerlendirilir. Ürünün çalışma sıcaklığı, akışkan türü ve hava hareketi de tasarımın teknik çerçevesini belirleyen unsurlar arasında bulunur. Doğru ölçülendirme yapılmadığında yalnızca yüzey alanını artırmak beklenen çalışma karakterini sağlamayabilir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., kullanım şartlarına göre farklı serpantin geometrilerinin değerlendirilmesine ve üretim ihtiyaçlarının teknik veriler üzerinden planlanmasına yönelik çözümler sunar.

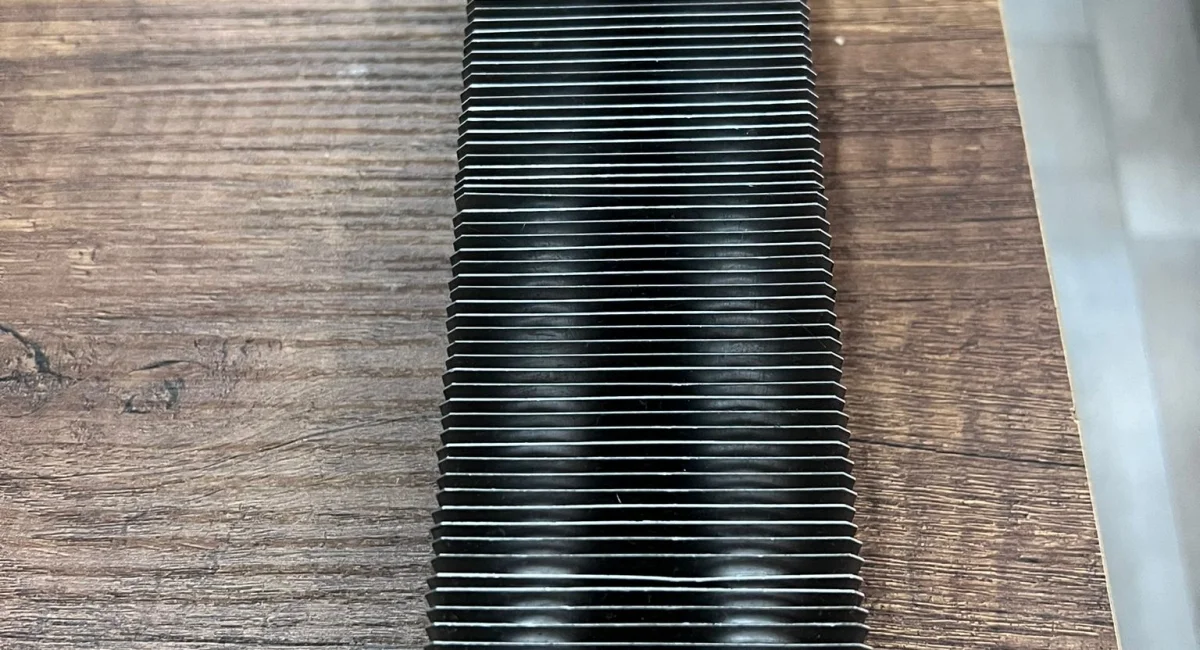

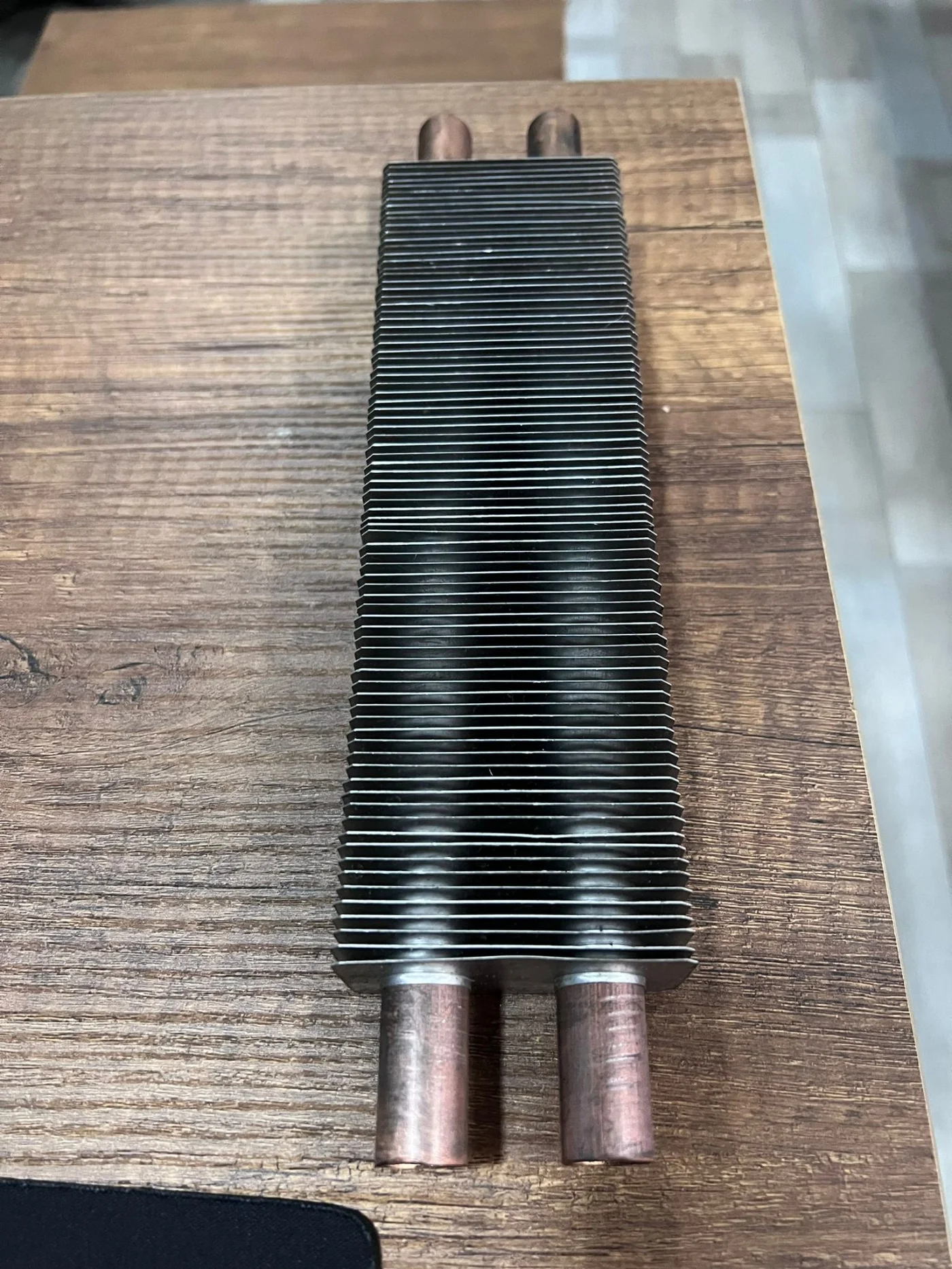

Pul Dizme Serpantin Nedir?
Pul dizme serpantin, borular üzerine belirli ölçü ve aralıklarla metal pulların dizilmesiyle oluşturulan ısı transfer ekipmanıdır. Pullar, borunun dış yüzeyinde ek bir ısı transfer alanı meydana getirerek çevredeki hava ile temas eden toplam yüzeyin genişletilmesine yardımcı olur. Boru içerisindeki sıcak veya soğuk akışkan ile dış ortam arasında oluşan sıcaklık farkı, sistemin ısı alışverişini mümkün kılar. Ürünün geometrisi ve pul yapısı ise kullanılacağı uygulamanın gereksinimlerine göre belirlenebilir.
Pul dizme yöntemi, özellikle boru yüzeyinin doğrudan yeterli olmadığı veya daha geniş bir dış yüzey alanına ihtiyaç duyulan uygulamalarda değerlendirilebilir. Pulların çapı ve dizim yoğunluğu ürünün fiziksel yapısını değiştirir. Çok sık yerleştirilmiş pullar yüzey yoğunluğunu artırabilirken hava geçiş koşullarını da etkileyebilir. Bu nedenle pul dizme serpantin, yalnızca pul eklenmiş bir boru olarak değil, belirli bir ısı transfer ihtiyacına göre tasarlanan bir ürün olarak ele alınmalıdır.
Pul Dizme Serpantin Nasıl Çalışır?
Serpantin borusunun içerisinden sıcak veya soğuk bir akışkan geçirildiğinde, akışkanın sahip olduğu enerji boru duvarına aktarılır. Boru ile temas halinde bulunan pullar bu ısıyı dış yüzeye taşıyarak çevredeki hava ile daha geniş bir temas alanı oluşturur. Hava hareketi gerçekleştiğinde pulların yüzeyleri üzerinden enerji alışverişi meydana gelir. Böylece sistemin çalışma amacına bağlı olarak havanın ısıtılması veya soğutulması desteklenebilir.
Pul dizme serpantinin çalışma karakteri yalnızca pul yüzeyine bağlı değildir. Hava debisi, sıcaklık farkı, boru çapı, pul aralığı ve akışkan özellikleri birlikte değerlendirilmelidir. Pulların gereğinden sık dizilmesi hava geçişini zorlaştırabilecek bir yapı oluşturabilir. Uygun dizim aralığı ise yüzey alanı ile hava akışı arasında daha dengeli bir çalışma koşulu oluşturulmasına yardımcı olabilir.
Pul Dizme Serpantin İmalatı Nasıl Yapılır?
Pul dizme serpantin imalatı, ürünün kullanım amacının ve çalışma şartlarının belirlenmesiyle başlar. Boru çapı, boru uzunluğu, pul çapı, pul kalınlığı ve pullar arasındaki mesafe gibi değerler üretim tasarımının temel parametreleridir. Bunun yanında çalışma sıcaklığı, basınç, akışkan türü ve hava debisi gibi bilgiler de değerlendirilir. Bu veriler, üretilecek serpantinin hem fiziksel hem de termal yapısının belirlenmesine yardımcı olur.
Üretim sırasında pulların boru üzerinde belirlenen düzende konumlandırılması gerekir. Dizim aralığının düzenli olması, ürünün genel geometrisinin korunması açısından önemlidir. Boru uçlarındaki bağlantı noktaları ve serpantinin toplam ölçüleri de kullanılacağı ekipmanın yapısına uygun şekilde hazırlanır. Üretim tamamlandıktan sonra ölçüsel kontrollerin yanı sıra uygulamanın gerektirdiği sızdırmazlık ve dayanım kontrolleri gerçekleştirilebilir.
Pul Dizme Serpantinde Pul Geometrisinin Önemi
Pul çapı, pul kalınlığı ve dizim aralığı, ürünün dış yüzey alanını belirleyen temel parametreler arasında yer alır. Daha büyük pullar boru çevresinde daha geniş bir yüzey oluşturabilir. Ancak fiziksel ölçü büyüdükçe ürünün montaj alanı ve hava akış karakteri de değişebilir. Bu nedenle pul boyutunun belirlenmesi, yalnızca yüzey alanı hedeflenerek yapılmamalıdır.
Pul aralığı da ürün tasarımında dikkat edilmesi gereken bir başka unsurdur. Sık dizilim daha yüksek yüzey yoğunluğu sağlayabilirken hava geçişine karşı oluşan direnci değiştirebilir. Daha geniş aralıklar ise hava hareketini kolaylaştırabilecek bir yapı sunarken aynı hacimdeki toplam yüzey alanını azaltabilir. Uygulamanın ihtiyaçları doğrultusunda bu iki değişken arasında uygun bir denge kurulması gerekir.
Pul Dizme Serpantinlerde Boru Seçimi
Boru, serpantinin içerisinde akışkanın dolaştığı temel taşıyıcı elemandır. Boru çapı, et kalınlığı ve malzeme özellikleri sistemin çalışma koşullarına göre belirlenmelidir. İç akışkanın debisi, sıcaklığı ve basıncı boru seçiminde dikkate alınması gereken teknik değerlerdir. Borunun dış geometrisi ise pulların yerleşimiyle birlikte değerlendirilir.
Boru malzemesinin seçimi sırasında korozyon şartları ve çalışma ortamı da göz önünde bulundurulabilir. Nemli, yüksek sıcaklıklı veya farklı kimyasal etkilerin bulunduğu ortamlarda malzeme özellikleri daha kritik hale gelebilir. Boru ile pulların birbirleriyle uyumlu bir yapı oluşturması, ısı transferinin gerçekleşmesi açısından önemlidir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti. tarafından üretilecek pul dizme serpantinlerde boru seçimi, ürünün kullanım koşulları ve teknik gereksinimleri doğrultusunda değerlendirilmelidir.
Pul Dizme Serpantin Kullanım Alanları Nelerdir?
Pul dizme serpantinler, boru ile hava arasında ısı transferinin gerçekleştirildiği farklı sistemlerde kullanılabilir. Isıtma ve soğutma ekipmanları, havalandırma uygulamaları ve bazı endüstriyel proses sistemleri bu ürünlerin değerlendirilebileceği alanlar arasında bulunur. Kullanım amacı değiştikçe pul geometrisi, boru yapısı ve toplam serpantin ölçüleri de değişebilir. Bu nedenle her uygulama için aynı ürün tasarımının kullanılması beklenmemelidir.
Ürünün kullanılacağı cihazın fiziksel yapısı da tasarım üzerinde etkilidir. Dar bir alana yerleştirilecek serpantin ile geniş bir endüstriyel ekipmanda kullanılacak ürünün yüzey düzeni aynı olmayabilir. Hava debisi, sıcaklık farkı ve akışkan özellikleri de kapasite hesabına dahil edilmelidir. Teknik veriler birlikte değerlendirildiğinde pul dizme serpantinin sistemle uyumlu bir yapıda tasarlanması mümkün hale gelir.
Hava Isıtma Sistemlerinde Pul Dizme Serpantin
Hava ısıtma sistemlerinde pul dizme serpantin, sıcak akışkanın enerjisini hava tarafına aktarmak için kullanılabilir. Boru içerisinden geçen sıcak akışkanın taşıdığı enerji önce boru gövdesine, ardından pullara ulaşır. Fan veya farklı bir hava hareketi sayesinde hava, pul yüzeyleri arasından geçerken ısı alışverişi gerçekleşir. Böylece sistem içerisindeki havanın sıcaklığının yükseltilmesine katkı sağlanabilir.
Hava ısıtma uygulamalarında pul aralığı ile hava debisinin birlikte değerlendirilmesi gerekir. Pullar arasındaki boşlukların çok dar olması hava geçişini sınırlandırabilir. Çok geniş aralık ise mevcut hacimde oluşturulabilecek transfer yüzeyinin azalmasına yol açabilir. Bu nedenle serpantin tasarımında fan kapasitesi, hava hızı ve ihtiyaç duyulan ısı transfer miktarı aynı hesaplama çerçevesinde ele alınmalıdır.
Soğutma Uygulamalarında Pul Dizme Serpantin
Soğutma sistemlerinde pul dizme serpantin, düşük sıcaklıktaki akışkanın çevresindeki havadan ısı çekmesine yardımcı olabilir. Boru içerisindeki akışkan ile hava arasındaki sıcaklık farkı, enerji transferinin temelini oluşturur. Pulların genişlettiği dış yüzey, hava ile temas eden alanı artırabilir. Bu yapı, uygun çalışma şartları sağlandığında soğutma sürecinin ihtiyaçlarına cevap verebilecek bir serpantin tasarımının oluşturulmasına katkı sağlayabilir.
Soğutma uygulamalarında yoğuşma ihtimali de tasarım sırasında dikkate alınmalıdır. Yüzey sıcaklığı, hava sıcaklığı ve nem oranı gibi koşullar ürünün çalışma karakterini değiştirebilir. Pul aralığının hava geçişine ve yüzey temizliğine imkan verecek şekilde belirlenmesi de işletme açısından önem taşır. Böylece serpantin yalnızca ilk kullanım koşullarına değil, çalışma sürecindeki gereksinimlere de daha uygun hale getirilebilir.
Pul Dizme Serpantin Seçiminde Dikkat Edilmesi Gereken 7 Kriter
Bir pul dizme serpantin seçerken ürünün yalnızca toplam boyutlarını değerlendirmek yeterli değildir. Serpantinin kullanılacağı sistemin çalışma koşulları önceden belirlenmeli ve üretim tasarımına aktarılmalıdır. Özellikle hava tarafındaki akış ile boru içerisindeki akışkanın özellikleri birlikte değerlendirilmelidir.
- Isı transfer kapasitesi: Sistemin ihtiyaç duyduğu ısıtma veya soğutma miktarı belirlenmelidir.
- Boru çapı: Akışkan debisi ve basınç koşullarına uygun boru ölçüsü seçilmelidir.
- Pul çapı: İhtiyaç duyulan dış yüzey alanına uygun pul ölçüsü belirlenmelidir.
- Pul aralığı: Yüzey yoğunluğu ile hava geçişi arasında uygun denge kurulmalıdır.
- Malzeme seçimi: Boru ve pulların çalışma ortamına uygunluğu değerlendirilmelidir.
- Çalışma sıcaklığı ve basıncı: Ürünün maruz kalacağı koşullar tasarıma dahil edilmelidir.
- Montaj ölçüleri: Serpantinin yerleştirileceği ekipmanın fiziksel sınırları dikkate alınmalıdır.
Bu değerlerin tamamı ürünün gerçek çalışma koşullarını ortaya koyar. Teknik bilgiler ne kadar doğru belirlenirse üretim sırasında uygun serpantin geometrisinin oluşturulması da o kadar kolaylaşır.
Pul Dizme Serpantinde Isı Transfer Yüzeyi Nasıl Artırılır?
Boru üzerine yerleştirilen pulların temel işlevlerinden biri, çevre ortamla temas eden toplam yüzey alanını artırmaktır. Düz borunun sınırlı dış yüzeyi yerine pullarla genişletilmiş bir yapı oluşturularak daha büyük bir hava temas alanı elde edilebilir. Bu durum uygun sıcaklık farkı ve hava hareketi bulunduğunda ısı transfer sürecini destekleyebilir. Ancak yüzey alanındaki artışın sistemin diğer çalışma parametreleriyle uyumlu olması gerekir.
Pul yoğunluğu artırıldığında ürünün fiziksel yapısı daha kompakt hale gelebilir. Buna karşılık hava geçiş direnci de değişebilir ve fanın çalışma koşulları etkilenebilir. Bu nedenle yüzey alanının maksimum seviyeye çıkarılması yerine uygulama için gerekli transfer alanının doğru şekilde belirlenmesi daha uygun bir tasarım yaklaşımıdır. Pul dizme serpantinde gerçek performans, yüzey alanı ile hava ve akışkan tarafındaki koşulların birlikte değerlendirilmesiyle ortaya çıkar.
Pul Dizme Serpantinlerde Malzeme Uyumu
Pul ve boru malzemelerinin birbirleriyle uyumlu olması, ürünün çalışma yapısının korunması açısından önem taşır. Isı transferi sırasında enerji borudan pullara doğru ilerlerken malzeme özellikleri bu süreci etkileyebilir. Bunun yanında çalışma sıcaklığı ve çevresel koşullar malzeme seçiminde belirleyici olabilir. Ürünün kullanılacağı ortam doğru tanımlanmadan yalnızca standart bir malzeme üzerinden karar vermek uygun olmayabilir.
Korozyon riski bulunan ortamlarda dış yüzeyin ve borunun maruz kalacağı şartlar ayrıca değerlendirilmelidir. Yüksek sıcaklıklarda ise malzemenin termal davranışı önem kazanabilir. Ürünün mekanik dayanımı, çalışma basıncı ve bağlantı yapısı da tasarımın tamamlayıcı unsurlarıdır. Bu nedenle pul dizme serpantin üretiminde malzeme seçimi, ürünün bütün çalışma koşullarıyla birlikte ele alınmalıdır.
Pul Dizme Serpantin İmalatında Ölçü Hassasiyeti
Pul dizme serpantin üretiminde pulların belirlenen aralıklarla yerleştirilmesi, ürün geometrisinin korunması açısından önemlidir. Dizim sırasında oluşabilecek aralık farklılıkları, serpantinin dış yüzey yapısını değiştirebilir. Aynı zamanda montaj alanında beklenmeyen ölçü farklılıklarına neden olabilir. Bu nedenle üretim sürecinde boru uzunluğu, pul aralıkları, toplam yükseklik ve genişlik gibi değerler kontrol edilmelidir.
Bağlantı noktalarının doğru konumlandırılması da montaj uyumu açısından önem taşır. Serpantin bir cihazın içerisine yerleştirilecekse kolektör ve bağlantı bölgelerinin mevcut tesisatla uyumlu olması gerekir. Üretim sonrasında yapılan ölçüsel kontroller, tasarım ile ürün arasındaki uyumun değerlendirilmesini sağlar. Kontrollü imalat süreci, özel ölçülü serpantinlerde sonradan yapılabilecek düzeltme ihtiyacının azaltılmasına yardımcı olabilir.
Pul Dizme Serpantinlerde Sızdırmazlık ve Dayanım Kontrolü
Boru içerisinde akışkan dolaştığı için serpantinin bağlantı ve boru yapısının çalışma basıncına uygun olması gerekir. Üretim sonrası gerçekleştirilebilecek sızdırmazlık kontrolleri, ürünün sistem içerisine alınmadan önce değerlendirilmesine yardımcı olur. Kontrol yöntemi, serpantinin tasarımına ve çalışma koşullarına göre belirlenebilir. Özellikle basınçlı uygulamalarda bağlantı bölgelerinin kontrol edilmesi daha fazla önem kazanır.
Dayanım açısından sıcaklık değişimleri de hesaba katılmalıdır. Metal parçalar sıcaklık değişimlerine bağlı olarak genleşip büzülebilir. Bu hareketlerin boru, pul ve bağlantı bölgeleri üzerindeki etkisi ürün tasarımında dikkate alınmalıdır. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti. tarafından gerçekleştirilecek pul dizme serpantin üretiminde kontrol süreçlerinin ürünün kullanım şartlarıyla uyumlu şekilde planlanması, imalat kalitesinin değerlendirilmesine katkı sağlar.
Pul Dizme Serpantinlerde Verimlilik İçin Tasarım Dengesi
Serpantinlerde verimli bir çalışma elde etmek için yüzey alanı, akış koşulları ve sıcaklık farkı arasında dengeli bir yapı kurulması gerekir. Pul dizme yöntemi dış yüzey alanını artırabilir ancak bu artışın hava tarafındaki akışla uyumlu olması gerekir. Hava hızı, fan kapasitesi ve pul aralığı değiştikçe ürünün çalışma karakteri de değişebilir. Bu nedenle tasarımın bütün parametreleri birlikte değerlendirilmelidir.
Sistemin ihtiyacından daha büyük bir serpantin kullanmak her zaman daha iyi bir çözüm anlamına gelmez. Gereksiz yüzey alanı, fiziksel boyutların ve bazı işletme koşullarının artmasına yol açabilir. Daha küçük bir ürün ise ihtiyaç duyulan ısı transferini karşılayamayabilir. Uygulamaya özel hesaplama ve doğru ölçülendirme, pul dizme serpantinin gerçek çalışma koşullarında daha dengeli kullanılmasını sağlar.
Pul Dizme Serpantin Üretiminde Teknik Planlama
Üretim öncesinde sistemin çalışma şartlarının açık biçimde belirlenmesi, ürünün doğru tasarlanmasına yardımcı olur. Isıtma veya soğutma amacı, akışkan türü, debi, sıcaklık, basınç ve hava hareketi temel teknik veriler arasında yer alır. Montaj alanının ölçüleri de serpantinin toplam boyutlarının belirlenmesinde kullanılır. Bu bilgiler netleştirildiğinde pul çapı ve dizim aralığı gibi ürün detaylarının değerlendirilmesi kolaylaşır.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., pul dizme serpantin ihtiyaçlarında uygulamanın gerektirdiği teknik özelliklerin üretim sürecine aktarılmasına yönelik bir çalışma yaklaşımı sunar. Ürün tasarımının kullanım alanıyla uyumlu olması, imalat aşamasında daha kontrollü bir süreç oluşturabilir. Boru ölçüsü, pul geometrisi, bağlantı yapısı ve toplam ürün boyutları birlikte değerlendirilerek uygulamaya uygun bir üretim planı hazırlanabilir. Böylece serpantin, yalnızca standart bir ürün olarak değil, kullanılacağı sistemin gereksinimleri doğrultusunda ele alınabilir.
Pul Dizme Serpantin İhtiyacında Doğru Ürün Nasıl Belirlenir?
Pul dizme serpantin seçiminin ilk adımı, ürünün hangi sistemde kullanılacağını ve sistemin hangi çalışma şartlarına sahip olduğunu netleştirmektir. Isıtma veya soğutma kapasitesi, akışkan türü, sıcaklık, basınç, debi ve hava akışı gibi değerler tasarımın temelini oluşturur. Serpantinin yerleştirileceği alanın ölçüleri ile bağlantı noktalarının konumu da üretim öncesinde belirlenmelidir. Bu veriler üzerinden pul çapı, dizim aralığı, boru yapısı ve toplam yüzey alanı daha doğru şekilde değerlendirilebilir.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., pul dizme serpantin üretiminde sistem gereksinimlerinin teknik veriler üzerinden değerlendirilmesine yönelik çözümler sunar. Projenizin ölçülerini ve çalışma şartlarını belirleyerek üretim için gerekli tasarım parametrelerinin oluşturulmasını sağlayabilirsiniz. Çorlu ve çevresinde pul dizme serpantin imalatı konusunda üretici arıyorsanız, uygulamanızın teknik detaylarını paylaşarak ihtiyacınıza uygun üretim seçenekleri hakkında bilgi alabilirsiniz.
