Isı transfer sistemlerinde kullanılan serpantinlerin tasarımı, ürünün çalışacağı ortamın sıcaklık, basınç, debi ve hava akışı gibi özelliklerine göre değişiklik gösterir. Spiral kanatlı serpantin, boru üzerine spiral biçimde sarılan kanatların oluşturduğu genişletilmiş yüzey sayesinde ısı transferinin desteklenmesini sağlayan serpantin çeşitlerinden biridir. Spiral kanat yapısı, boru boyunca sürekli bir yüzey meydana getirerek dış ortamla temas alanının artırılmasına yardımcı olur. Bu yapı özellikle hava ile akışkan arasında ısı alışverişinin gerçekleştirildiği sistemlerde değerlendirilebilir. Spiral kanatlı serpantin imalatında boru çapı, kanat malzemesi, kanat yüksekliği, kanat kalınlığı ve sarım aralığı gibi teknik değerler birlikte ele alınır. Ürünün kullanılacağı sistemin çalışma koşulları belirlenmeden standart bir serpantin seçimi yapmak doğru sonuç vermeyebilir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı kullanım ihtiyaçlarına yönelik serpantin üretiminde ürün geometrisi ve teknik özelliklerin uygulamaya göre değerlendirilmesine yönelik çözümler sunmaktadır.

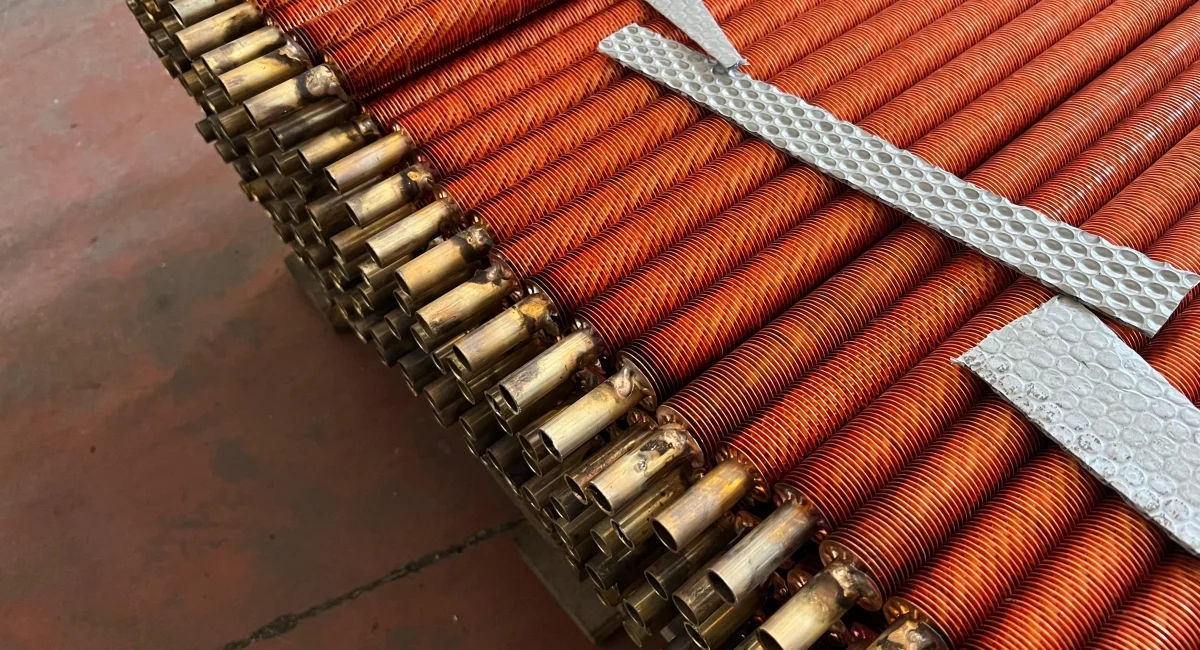

Spiral Kanatlı Serpantin Nedir?
Spiral kanatlı serpantin, boru yüzeyine spiral formda kanatların sürekli veya belirli bir düzen içerisinde sarılmasıyla oluşturulan bir ısı transfer ürünüdür. Boru içerisinden geçen akışkan ile borunun dışındaki hava arasında gerçekleşen enerji aktarımı, serpantinin temel çalışma prensibini oluşturur. Spiral kanatlar ise borunun dış yüzeyini genişleterek hava ile temas eden toplam alanın artırılmasına yardımcı olur. Böylece aynı boru uzunluğu içerisinde daha geniş bir dış yüzey oluşturulabilir.
Spiral kanatlı serpantinlerde boru ve kanat yapısı birlikte çalışır. Boru içerisindeki sıcak akışkanın enerjisi boru duvarına, buradan da kanatlara aktarılabilir. Soğuk akışkan kullanıldığında ise dış ortamdan boru içerisindeki akışkana doğru ısı geçişi gerçekleşebilir. Bu nedenle ürünün tasarımında yalnızca kanat yapısına değil, boru içerisindeki akışkanın özelliklerine ve dış ortam şartlarına da dikkat edilmelidir.
Spiral Kanatlı Serpantin Nasıl Çalışır?
Spiral kanatlı serpantinin çalışma prensibi, boru içerisindeki akışkan ile dış ortam arasındaki sıcaklık farkından yararlanarak ısı transferi gerçekleştirilmesine dayanır. Sıcak akışkan borudan geçtiğinde sahip olduğu enerji boru duvarına aktarılır. Borunun dışına sarılan spiral kanatlar bu enerjinin hava tarafına taşınmasına yardımcı olur. Fan veya doğal hava hareketi ile kanatlar üzerinden geçen hava, serpantin yüzeyinden enerji alabilir.
Soğutma uygulamalarında çalışma yönü tersine değişebilir. Daha düşük sıcaklıktaki akışkan boru içerisinden ilerlerken çevresindeki havadan ısı çekilmesine yardımcı olur. Spiral kanatlar hava ile temas eden yüzeyi artırarak bu sürecin desteklenmesine katkı sağlayabilir. Hava debisi, sıcaklık farkı, kanat aralığı ve boru ölçüleri gibi değerler serpantinin çalışma karakterini belirleyen temel parametreler arasındadır.
Spiral Kanatlı Serpantin İmalatı Nasıl Yapılır?
Spiral kanatlı serpantin imalatında öncelikle ürünün kullanılacağı sistemin teknik gereksinimleri belirlenir. Boru çapı, boru uzunluğu, çalışma sıcaklığı, basınç, akışkan türü ve ihtiyaç duyulan ısı transfer kapasitesi bu aşamada değerlendirilir. Ardından kanat yüksekliği, kanat kalınlığı ve spiral sarım aralığı gibi ölçüler belirlenir. Ürünün toplam ölçüleri de montaj yapılacak ekipmanın fiziksel sınırlarına göre planlanır.
İmalat aşamasında kanadın boru üzerine spiral biçimde uygulanması ve belirlenen sarım aralığının korunması önemlidir. Kanatların boru boyunca düzenli şekilde ilerlemesi, ürünün genel geometrisinin korunmasına yardımcı olur. Boru uçları, bağlantı noktaları ve varsa kolektör yapıları da sistemin montaj şartlarına göre hazırlanır. Üretim tamamlandıktan sonra ölçüsel kontrollerin yanı sıra uygulamanın gerektirdiği sızdırmazlık ve dayanım kontrolleri gerçekleştirilebilir.
Spiral Kanat Yapısının Isı Transferine Etkisi
Spiral kanatların temel amacı, borunun dış yüzeyinde hava ile temas eden alanı artırmaktır. Düz bir boruya kıyasla kanatlı yapı daha geniş bir dış yüzey oluşturabilir. Bu geniş yüzey, uygun hava hareketi ve sıcaklık farkı bulunduğunda ısı alışverişinin desteklenmesine yardımcı olabilir. Kanatların boru boyunca spiral şekilde ilerlemesi, yüzeyin belirli bir düzende dağıtılmasını sağlar.
Ancak kanat yüzeyinin artırılması tek başına serpantinin bütün performansını belirlemez. Kanat aralığı, hava hızı ve fan kapasitesi gibi parametreler de dikkate alınmalıdır. Çok sık kanat düzeni daha fazla yüzey oluşturabilir ancak hava geçiş direncini artırabilir. Bu nedenle spiral kanatlı serpantin tasarımında yüzey alanı ile hava akışı arasında uygulamaya uygun bir denge kurulması gerekir.
Spiral Kanatlı Serpantin Kullanım Alanları Nelerdir?
Spiral kanatlı serpantinler, hava ile akışkan arasında ısı transferinin gerekli olduğu çeşitli sistemlerde kullanılabilir. Hava ısıtma ve soğutma uygulamaları, havalandırma sistemleri ve farklı endüstriyel prosesler bu ürünlerin değerlendirilebileceği alanlar arasında yer alabilir. Ürünün boyutları ve kanat yapısı kullanılacağı sisteme göre değişebilir. Bu nedenle her uygulamada aynı spiral kanatlı serpantin tasarımının kullanılması beklenmemelidir.
Endüstriyel sistemlerde çalışma sıcaklığı ve basınç değerleri ürün tasarımında önemli rol oynar. Daha küçük mekanik ekipmanlarda ise serpantinin montaj alanına uygun ölçülerde olması ön plana çıkabilir. Hava debisi ve ihtiyaç duyulan ısı transfer kapasitesi de ürün seçiminde dikkate alınmalıdır. Teknik veriler bir arada değerlendirildiğinde spiral kanatlı serpantin için daha uygun bir tasarım oluşturulabilir.
Hava Isıtma Sistemlerinde Spiral Kanatlı Serpantin
Hava ısıtma sistemlerinde sıcak akışkanın taşıdığı enerjinin havaya aktarılması amacıyla serpantin yüzeyinden yararlanılabilir. Boru içerisindeki sıcak akışkan ilerlerken enerjisini boru duvarına ve spiral kanatlara aktarır. Hava, kanatların bulunduğu yüzey üzerinden hareket ederken bu enerjinin bir bölümünü alabilir. Böylece sistem içerisindeki havanın sıcaklığının yükseltilmesine katkı sağlanabilir.
Bu tür uygulamalarda hava debisi ile kanat aralığının uyumlu olması önemlidir. Kanatların çok sık yerleştirilmesi hava geçiş direncini artırabilir. Daha geniş kanat aralıkları ise hava hareketini kolaylaştırabilir ancak aynı fiziksel alanda elde edilen yüzey alanını değiştirebilir. Bu nedenle spiral kanatlı serpantin tasarımında fan kapasitesi, hava hızı ve hedeflenen ısı transfer miktarı birlikte değerlendirilmelidir.
Soğutma Sistemlerinde Spiral Kanatlı Serpantin
Soğutma sistemlerinde spiral kanatlı serpantin, düşük sıcaklıktaki akışkan ile çevredeki hava arasında ısı transferi oluşturmak amacıyla kullanılabilir. Boru içerisindeki soğuk akışkan, çevresindeki havadan ısı çekilmesine yardımcı olur. Spiral kanatlar, hava tarafındaki yüzey alanını genişleterek bu enerji alışverişine katkı sağlayabilir. Ürünün kapasitesi, boru yapısı ve kanat geometrisinin yanı sıra çalışma sıcaklıklarına da bağlıdır.
Soğutma uygulamalarında yüzey sıcaklığının ortamın çiğ noktasıyla ilişkisi de dikkate alınabilir. Belirli koşullarda serpantin yüzeyinde yoğuşma meydana gelebilir. Bu nedenle kanat aralığı, hava akışı ve ürünün montaj biçimi kullanım şartlarına uygun şekilde değerlendirilmelidir. Sistem tasarımında yalnızca soğutma kapasitesine değil, ürünün çalışacağı ortamın nem ve hava hareketi gibi özelliklerine de bakılması gerekir.
Spiral Kanatlı Serpantinde Kanat Aralığı Neden Önemlidir?
Kanat aralığı, spiral kanatlı serpantinin hava tarafındaki çalışma karakterini etkileyen önemli tasarım parametrelerinden biridir. Kanatların birbirine yakın olması, aynı boru uzunluğu üzerinde daha fazla yüzey oluşturulmasına imkan sağlayabilir. Ancak yüzey yoğunluğu arttıkça hava geçişi sırasında oluşabilecek direnç de değişebilir. Bu nedenle kanat aralığının yalnızca maksimum yüzey alanı oluşturmak amacıyla belirlenmesi doğru bir yaklaşım değildir.
Daha geniş kanat aralığı hava hareketinin kolaylaşmasına yardımcı olabilir. Buna karşılık aynı boru uzunluğu içerisinde kullanılabilecek toplam kanat sayısı azalabilir. Uygun değer, sistemin hava debisi, fan kapasitesi ve ihtiyaç duyduğu ısı transferi üzerinden belirlenmelidir. Spiral kanatlı serpantin üretiminde kanat aralığının doğru belirlenmesi, ürünün termal ve mekanik tasarımının birlikte değerlendirilmesine katkı sağlar.
Spiral Kanatlı Serpantinlerde Boru Seçimi
Boru, serpantinin içerisinden akışkanın geçtiği ana elemandır. Bu nedenle boru çapı, et kalınlığı ve malzeme özellikleri çalışma koşullarına uygun olarak belirlenmelidir. Akışkanın türü, debisi, basıncı ve sıcaklığı boru seçiminde dikkate alınabilecek temel değerlerdir. Borunun dış geometrisi ise spiral kanadın yapısı ve sarım özellikleriyle birlikte değerlendirilir.
Boru malzemesinin kullanım ortamına uygunluğu da önemlidir. Nem, sıcaklık, basınç veya farklı çevresel koşullar malzeme seçimini etkileyebilir. Boru ile kanat arasında uygun bir yapı oluşturulması, ısı transferinin gerçekleşmesine yardımcı olur. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti. tarafından üretilecek spiral kanatlı serpantinlerde boru seçimi, ürünün kullanım amacı ve teknik çalışma şartları doğrultusunda değerlendirilmelidir.
Spiral Kanatlı Serpantin Seçiminde Dikkat Edilmesi Gereken 7 Kriter
Spiral kanatlı serpantin seçerken yalnızca ürünün dış ölçülerine bakmak yeterli değildir. Serpantinin kullanılacağı sistemin bütün çalışma koşulları belirlenmeli ve üretim tasarımına aktarılmalıdır. Doğru teknik veriler, ürünün uygulamaya uygun şekilde boyutlandırılmasına yardımcı olur.
- Isı transfer kapasitesi: Sistemin ihtiyaç duyduğu ısıtma veya soğutma kapasitesi belirlenmelidir.
- Boru çapı: Akışkan debisi ve basınç değerlerine uygun boru ölçüsü seçilmelidir.
- Kanat malzemesi: Kullanım ortamına ve çalışma şartlarına uygun kanat malzemesi belirlenmelidir.
- Kanat aralığı: Yüzey alanı ile hava geçişi arasında uygun denge kurulmalıdır.
- Kanat yüksekliği: Serpantinin toplam yüzey alanı ve montaj ölçüleri dikkate alınmalıdır.
- Çalışma sıcaklığı ve basıncı: Ürünün maruz kalacağı minimum ve maksimum değerler belirlenmelidir.
- Montaj ölçüleri: Serpantinin yerleştirileceği ekipmanın fiziksel sınırları değerlendirilmelidir.
Bu kriterler birlikte ele alındığında standart ölçüler yerine sistemin gerçek ihtiyaçlarına uygun bir ürün tasarlanabilir. Özellikle özel ölçülü serpantinlerde teknik bilgilerin üretim öncesinde eksiksiz paylaşılması önemlidir.
Spiral Kanatlı Serpantinlerde Malzeme Seçimi
Spiral kanatlı serpantin üretiminde boru ve kanat malzemeleri ayrı ayrı değerlendirilmelidir. Boru içerisinde dolaşacak akışkanın özellikleri boru malzemesinin seçiminde etkili olurken dış ortam şartları kanat malzemesinin belirlenmesinde önem taşıyabilir. Çalışma sıcaklığı, basınç ve nem gibi faktörler de malzeme seçiminde dikkate alınmalıdır. Uygulamanın koşulları değiştiğinde tercih edilecek malzeme yapısı da değişebilir.
Kanat ile boru arasında uygun bir temas yapısının oluşturulması, ısı transferinin desteklenmesi açısından önemlidir. Bunun yanında ürünün mekanik dayanımı ve çevresel koşullara karşı uygunluğu da değerlendirilmelidir. Özellikle yüksek sıcaklıkta çalışan sistemlerde malzemenin termal davranışı önem kazanabilir. Bu nedenle spiral kanatlı serpantin üretiminde malzeme seçimi, ürünün yalnızca ilk kullanım koşulları değil, uzun süreli çalışma ortamı da dikkate alınarak planlanmalıdır.
Spiral Kanatlı Serpantinlerde Isı Transfer Yüzeyi
Serpantinin dış yüzey alanı, hava tarafında gerçekleşen ısı transferinin önemli bileşenlerinden biridir. Spiral kanatların kullanılmasıyla borunun doğrudan yüzeyine ek olarak daha geniş bir temas alanı oluşturulabilir. Kanat yüksekliği, kalınlığı ve sarım aralığı toplam yüzey alanının belirlenmesinde rol oynar. Bu değerlerin tamamı ürünün kullanım amacı doğrultusunda değerlendirilmelidir.
Yüzey alanını artırmak, her durumda aynı oranda performans artışı anlamına gelmez. Havanın kanatlar arasından yeterli şekilde geçebilmesi gerekir. Çok yoğun bir kanat yapısı hava tarafındaki direnci artırabilir. Bu nedenle spiral kanatlı serpantin tasarımında kullanılabilir yüzey alanı ile hava akışı arasında dengeli bir yapı oluşturulması gerekir.
Spiral Kanatlı Serpantinlerde Sızdırmazlık ve Dayanım
Serpantin içerisinde basınç altında akışkan dolaşabileceği için boru ve bağlantı noktalarının çalışma şartlarına uygun olması gerekir. Üretim sonrasında gerçekleştirilebilecek sızdırmazlık kontrolleri, ürünün sistem içerisine alınmadan önce değerlendirilmesine yardımcı olur. Kontrol yöntemi, ürünün kullanım amacına ve çalışma basıncına göre belirlenebilir. Bağlantı bölgeleri özellikle kontrol edilmesi gereken alanlar arasında bulunur.
Dayanım değerlendirmesinde çalışma sıcaklığı da göz önünde bulundurulmalıdır. Sıcaklık değişimleri metal malzemelerde genleşme ve büzülmeye neden olabilir. Bu hareketlerin boru ve kanat yapısı üzerindeki etkileri ürün tasarımında dikkate alınabilir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti. tarafından gerçekleştirilen spiral kanatlı serpantin üretiminde kontrol süreçleri, ürünün planlanan kullanım koşullarıyla uyumlu olacak şekilde ele alınmalıdır.
Spiral Kanatlı Serpantin İmalatında Ölçü Hassasiyeti
Spiral kanadın boru üzerine düzenli biçimde sarılması, ürünün geometrisinin korunması açısından önemlidir. Sarım aralığındaki değişiklikler, kanat yoğunluğunu ve toplam yüzey alanını etkileyebilir. Aynı zamanda serpantinin montaj ölçülerinde farklılık meydana getirebilir. Bu nedenle üretim sırasında kanat aralığı, kanat yüksekliği, boru uzunluğu ve toplam ürün ölçüleri kontrol edilmelidir.
Bağlantı noktalarının konumu da ürünün kullanılacağı sistemle uyumlu olmalıdır. Özellikle özel üretim serpantinlerde kolektör ve bağlantı bölgelerinin mevcut ekipmana göre planlanması gerekir. Ölçüsel kontroller sayesinde üretim sonucunun tasarım verileriyle uyumluluğu değerlendirilebilir. Kontrollü üretim süreci, serpantinin montaj aşamasında karşılaşılabilecek ölçü farklılıklarının azaltılmasına yardımcı olur.
Spiral Kanatlı Serpantinlerde Verimlilik İçin Tasarım Dengesi
Bir spiral kanatlı serpantinin çalışma performansı, yalnızca kanat sayısının artırılmasıyla belirlenmez. Boru geometrisi, kanat aralığı, hava hızı, akışkan debisi ve sıcaklık farkı birlikte değerlendirilmelidir. Bu parametrelerin birbirleriyle uyumlu olması, sistemin ihtiyaç duyduğu ısı transfer koşullarının oluşturulmasına yardımcı olur. Tasarım sırasında fiziksel alan ve fan kapasitesi gibi sistem sınırları da göz önünde bulundurulmalıdır.
Gereğinden fazla kanat kullanılması hava tarafında direnç oluşturabilir. Gereğinden az kanat kullanılması ise mevcut montaj hacminin yeterince etkin kullanılmamasına neden olabilir. Bu nedenle amaç, mümkün olan en fazla yüzey alanını oluşturmak değil, uygulama için gerekli yüzey alanını uygun hava akışıyla birlikte sağlamaktır. Spiral kanatlı serpantin imalatında dengeli tasarım yaklaşımı bu nedenle önemlidir.
Spiral Kanatlı Serpantin Üretiminde Teknik Planlama
Üretimden önce serpantinin hangi ekipmanda kullanılacağı ve hangi çalışma koşullarına sahip olacağı belirlenmelidir. Isıtma veya soğutma amacı, akışkan türü, sıcaklık, basınç ve debi temel teknik bilgiler arasında yer alır. Hava debisi ve montaj alanı da ürünün dış geometrisinin oluşturulmasında önemlidir. Bu bilgiler üzerinden boru ölçüsü, kanat yapısı ve toplam serpantin boyutları değerlendirilebilir.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., spiral kanatlı serpantin üretiminde kullanım şartlarının teknik tasarıma aktarılmasına yönelik çözümler sunmaktadır. Ürünün çalışma koşullarının önceden belirlenmesi, üretim sürecinin daha kontrollü planlanmasına yardımcı olabilir. Boru, kanat, bağlantı ve montaj detaylarının aynı tasarım çerçevesinde ele alınması, ürünün kullanılacağı sistemle uyumlu olmasına katkı sağlar.
Spiral Kanatlı Serpantin İhtiyacında Doğru Ürün Nasıl Belirlenir?
Spiral kanatlı serpantin seçiminin ilk aşamasında sistemin teknik gereksinimleri belirlenmelidir. Isı transfer kapasitesi, akışkan türü, sıcaklık, basınç, debi ve hava hareketi ürün tasarımının temelini oluşturur. Serpantinin yerleştirileceği alanın ölçüleri ile bağlantı noktalarının konumu da üretim öncesinde netleştirilmelidir. Bu bilgiler doğrultusunda boru çapı, kanat yüksekliği, kanat aralığı ve toplam yüzey alanı değerlendirilebilir.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., spiral kanatlı serpantin ihtiyaçlarında uygulamanın teknik şartlarına göre ürün tasarımının değerlendirilmesine yönelik üretim çözümleri sunmaktadır. Projenizin çalışma sıcaklığı, basıncı, akışkan özellikleri ve montaj ölçülerini belirleyerek uygun serpantin yapısının oluşturulmasına katkı sağlayabilirsiniz. Çorlu ve çevresinde spiral kanatlı serpantin imalatı konusunda üretici arıyorsanız, uygulamanızın teknik detaylarını paylaşarak projenize uygun üretim seçenekleri hakkında bilgi alabilirsiniz.
