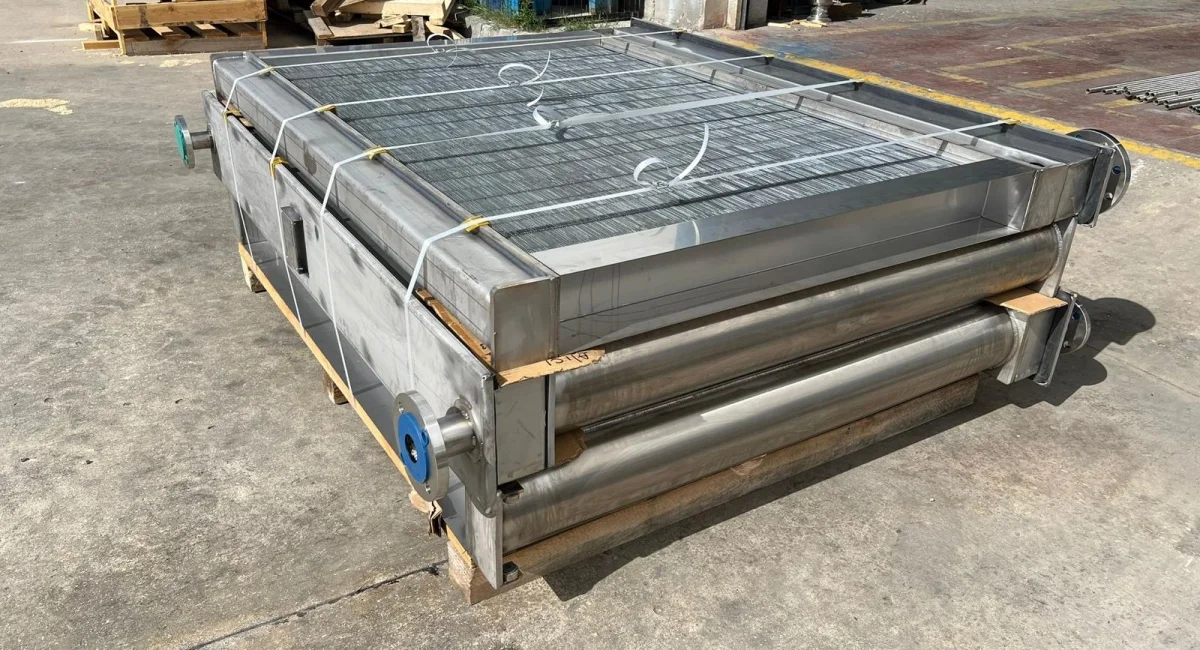

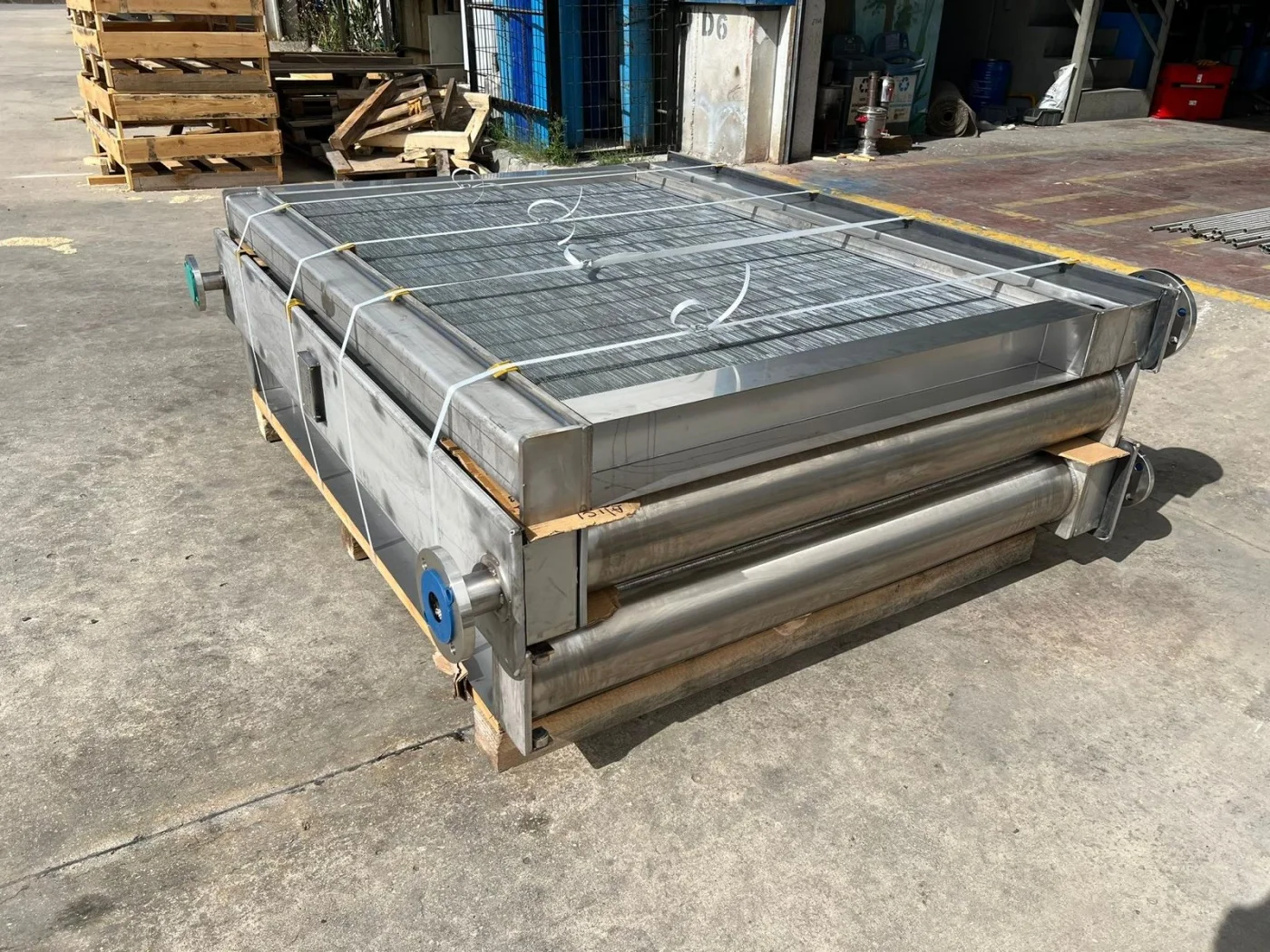

Buhar serpantini imalatı, buharın taşıdığı ısı enerjisinden yararlanılarak hava, su veya uygun proses akışkanlarının kontrollü biçimde ısıtılmasını sağlayan serpantinlerin üretimini kapsar. Buharın yoğuşması sırasında ortaya çıkan enerji, serpantin borularının yüzeyleri üzerinden çevredeki akışkana aktarılır. Bu yapı; hava ısıtma, kurutma, proses ısıtma ve farklı endüstriyel sıcaklık kontrol uygulamalarında değerlendirilebilir. Ürün tasarımında buhar basıncı, sıcaklığı, debisi, gerekli ısı transfer kapasitesi ve montaj alanı birlikte ele alınır. Boru çapı, boru sıralaması, yüzey alanı, kanat yapısı ve bağlantı ölçüleri de kullanım amacına göre belirlenebilir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı proseslerin teknik gereksinimlerine uygun buhar serpantini imalatı gerçekleştirmektedir.
Buhar Serpantini Nedir?
Buhar serpantini, içerisinden buhar geçirilen boruların çevresindeki hava veya başka bir akışkanı ısıtmak amacıyla kullanılan ısı transfer ekipmanıdır. Buhar boru içerisine ulaştığında yoğuşma sürecine girer ve taşıdığı termal enerji boru yüzeyine aktarılır. Borunun dış tarafındaki akışkan bu enerjiyle ısınır. Böylece sıcaklık kontrolünün gerekli olduğu farklı sistemlerde kompakt bir ısıtma elemanı oluşturulabilir.
Serpantinin çalışma kapasitesi yalnızca buhar sıcaklığına bağlı değildir. Buhar basıncı, debisi, hava veya proses akışkanının miktarı, giriş sıcaklığı ve hedeflenen çıkış değeri birlikte değerlendirilir. Kullanılacak ekipmanın fiziksel boyutları da montaj alanına göre belirlenir. Bu nedenle buhar serpantini, doğrudan kullanılacağı sistemin şartlarına göre boyutlandırılması gereken teknik bir üründür.
Buhar Serpantini İmalatı Nasıl Yapılır?
Buhar serpantini imalatı, öncelikle kullanılacağı sistemin çalışma verilerinin belirlenmesiyle başlar. Buhar basıncı, sıcaklığı ve debisi hesaplamalara dahil edilir. Isıtılacak havanın veya proses akışkanının giriş sıcaklığı, debisi ve ulaşması gereken çıkış sıcaklığı da tasarım için gerekli veriler arasındadır. Bu bilgiler kullanılarak gerekli ısı transfer kapasitesi ortaya çıkarılır.
Ardından boru çapı, boru et kalınlığı, sıra sayısı, toplam boru uzunluğu ve gerekiyorsa kanat yapısı belirlenir. Buhar giriş ve kondens çıkış bağlantıları sistemin tesisat yapısına göre konumlandırılabilir. Üretimde boruların tasarlanan geometriye uygun biçimde hazırlanması ve bağlantı bölgelerinin çalışma şartlarına göre oluşturulması önemlidir. İmalat tamamlandıktan sonra ölçü, bağlantı ve çalışma koşullarına bağlı uygunluk kontrolleri gerçekleştirilebilir.
Buhar Serpantini Nasıl Çalışır?
Buhar serpantininin çalışma sürecinde buhar, boru içerisinden geçerken yoğuşmaya başlar. Yoğuşma sırasında açığa çıkan enerji boru cidarına aktarılır. Borunun dış kısmından geçen hava veya proses akışkanı bu ısıyı alarak sıcaklığını yükseltir. Böylece buharın termal enerjisinden kontrollü biçimde yararlanılmış olur.
Sistemin çalışma karakterinde buhar basıncı önemli bir yere sahiptir. Basınç değiştiğinde buharın yoğuşma sıcaklığı da değişir ve buna bağlı olarak serpantinin çalışacağı sıcaklık seviyesi farklılaşabilir. Kondensin serpantinden uygun şekilde uzaklaştırılması da verimli çalışma açısından önemlidir. Bu nedenle buhar girişi kadar kondens çıkış hattının tasarımı da ürünün bütününün bir parçasıdır.
Buhar Serpantini Kullanım Alanları
Buhar serpantini kullanım alanları, buhar enerjisinden yararlanılarak sıcaklık yükseltilen farklı endüstriyel sistemleri kapsar. Hava ısıtma cihazları, kurutma sistemleri, havalandırma ekipmanları, proses hatları ve çeşitli endüstriyel makineler bunlar arasında değerlendirilebilir. Ürünün kapasitesi ve fiziksel yapısı kullanım alanına göre değişebilir.
Kurutma uygulamalarında serpantin, proses havasının istenen sıcaklığa getirilmesine yardımcı olabilir. Hava ısıtma sistemlerinde ise sıcak hava elde etmek için kullanılabilir. Bazı proseslerde su veya farklı bir sıvının sıcaklığının yükseltilmesi amacıyla da özel serpantin yapıları değerlendirilebilir. Uygulamanın amacı netleştirildikten sonra serpantin ölçüleri ve bağlantıları buna göre oluşturulur.
Buhar Serpantininde Boru ve Kanat Yapısı
Boru çapı, buhar serpantininin iç akış koşullarını belirleyen önemli parametrelerden biridir. Çalışma basıncı, buhar debisi ve kondens oluşumu boru seçimine dahil edilir. Boru et kalınlığı ise çalışma basıncı ve mekanik dayanım şartlarına göre belirlenir. Serpantinin sıra sayısı ve boruların yerleşimi toplam ısı transfer yüzeyini etkileyebilir.
Hava tarafında daha yüksek yüzey alanına ihtiyaç duyulan uygulamalarda kanatlı boru yapısı kullanılabilir. Kanatlar, borunun hava ile temas eden bölümünü genişletebilir. Ancak kanat aralığı artırıldığında veya azaltıldığında hava geçiş direnci de değişebilir. Bu nedenle kanat geometrisi, fan kapasitesi ve istenen ısıtma kapasitesi birlikte değerlendirilerek belirlenmelidir.
Buhar Serpantini Malzeme Seçimi
Buhar serpantini üretiminde kullanılacak malzeme, öncelikle buharın çalışma sıcaklığı ve basıncı dikkate alınarak belirlenir. Boruların yüksek sıcaklık altında mekanik özelliklerini koruyabilmesi gerekir. Kondens tarafında oluşabilecek çalışma koşulları da boru ve bağlantı malzemelerinin seçiminde değerlendirilmelidir.
Kullanılacağı prosesin yapısı malzeme tercihlerini değiştirebilir. Nemli ortamlar, farklı kimyasal etkiler veya yüksek sıcaklık döngüleri bulunan sistemlerde daha farklı malzeme özelliklerine ihtiyaç duyulabilir. Kolektörler, bağlantı parçaları ve boruların birbirleriyle uyumlu bir konstrüksiyon oluşturması gerekir. Böylece buhar serpantini imalatı, yalnızca borunun şekillendirilmesinden ibaret olmayan kapsamlı bir üretim sürecine dönüşür.
Buhar Serpantini Seçiminde 7 Teknik Kriter
Bir buhar serpantininin doğru kapasitede belirlenebilmesi için yalnızca fiziksel ölçülere bakmak yeterli değildir. Buhar devresi ve ısıtılacak tarafın çalışma koşulları birlikte değerlendirilmelidir.
- Buhar basıncı: Serpantine ulaşan buharın çalışma basıncı belirlenmelidir.
- Buhar debisi: Isı transferi için kullanılacak buhar miktarı hesaplanmalıdır.
- Isıtma kapasitesi: Sistemin ihtiyaç duyduğu toplam enerji aktarımı ortaya konmalıdır.
- Hava veya proses debisi: Serpantin üzerinden geçecek akışkanın miktarı bilinmelidir.
- Giriş ve çıkış sıcaklıkları: Isıtılacak akışkanın başlangıç ve hedef sıcaklıkları belirlenmelidir.
- Boru ve kanat yapısı: Uygun boru çapı, sıra düzeni ve yüzey geometrisi seçilmelidir.
- Montaj ölçüleri: Serpantinin yerleştirileceği alan ve bağlantı noktaları netleştirilmelidir.
Bu verilerin tamamı ürünün çalışma şartlarını ortaya koyar. Özellikle mevcut bir buhar tesisatına bağlanacak özel üretim serpantinlerde bağlantı ölçülerinin ve kondens hattının üretim öncesinde belirlenmesi önem taşır.
Buhar Serpantininde Kondens Tahliyesi
Buhar serpantininin düzgün çalışabilmesi için yoğuşma sonucunda oluşan kondensin boru içerisinden kontrollü şekilde uzaklaştırılması gerekir. Serpantin içerisinde biriken kondens, ısı transfer yüzeyinin etkin kullanılmasını olumsuz etkileyebilir. Bu durum aynı zamanda buharın serpantin içerisindeki hareketini de değiştirebilir. Bu nedenle buhar giriş hattı ile kondens çıkış hattı birlikte planlanmalıdır.
Kondens tahliyesinde kullanılan bağlantıların ve ekipmanların çalışma basıncına uygun olması gerekir. Serpantinin montaj eğimi ve kondens hattının yönü de tasarım sırasında değerlendirilebilir. Uygun tahliye sistemi, serpantin içerisindeki yoğuşan suyun birikmeden dışarı alınmasına yardımcı olur. Böylece buharın ısı transfer yüzeyini daha düzenli kullanması sağlanabilir.
Buhar Serpantini Fiyatları
Buhar serpantini fiyatları, ürünün kapasitesi, boru çapı, toplam boru uzunluğu, kanat yapısı, kullanılan malzemeler ve bağlantı özelliklerine göre değişebilir. Çalışma basıncı ve sıcaklığı yükseldikçe kullanılacak malzeme ve konstrüksiyon özellikleri de farklılaşabilir. Özel ölçülü ürünlerde mevcut cihazın veya tesisatın bağlantı detayları da üretim kapsamına dahil edilir.
Bu nedenle tek bir standart fiyat üzerinden değerlendirme yapmak doğru değildir. Buhar debisi, basınç, hedeflenen ısıtma kapasitesi, hava debisi ve montaj ölçüleri netleştirildiğinde daha sağlıklı bir maliyet çalışması yapılabilir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., projenin teknik gereksinimlerini inceleyerek uygun serpantin yapısını ve üretim kapsamını belirleyebilir.
Buhar Serpantini İmalatı
Buhar serpantini imalatı, buharın taşıdığı termal enerjiyi hava veya başka bir proses akışkanına aktaracak boru sistemlerinin kullanım amacına göre üretilmesini sağlar. Boru çapı, et kalınlığı, sıra sayısı, kanat geometrisi, bağlantı noktaları ve kondens tahliye yapısı projenin çalışma koşullarına göre belirlenebilir. Hava ısıtma, kurutma, proses sıcaklık kontrolü ve farklı endüstriyel uygulamalar için özel ölçülerde serpantinler hazırlanabilir. Ürünün yüksek sıcaklık ve basınç altında çalışacağı sistemlerde malzeme seçimi ile mekanik tasarım birlikte ele alınır.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı endüstriyel proseslere yönelik buhar serpantini imalatı gerçekleştirmektedir. Buhar basıncı, debisi, ısıtılacak akışkanın özellikleri, hedeflenen sıcaklıklar ve montaj ölçüleri doğrultusunda ürünün teknik yapısı belirlenebilir. Mevcut bir hava ısıtma, kurutma veya proses sistemine monte edilecek buhar serpantini için bağlantı ve kondens dönüş detayları da projeye uygun şekilde planlanabilir.
