Isıtma serpantini, sıcak akışkanın taşıdığı enerjiyi hava veya farklı bir akışkana aktarmak amacıyla kullanılan ısı transfer ekipmanlarından biridir. Isıtma sistemlerinde kullanılan serpantinler, boru içerisinden geçirilen sıcak su, kızgın su, buhar veya uygulamaya uygun farklı akışkanların enerjisinden yararlanarak çevredeki havanın ısıtılmasına katkı sağlar. Ürünün çalışma kapasitesi; boru yapısı, yüzey alanı, kanat geometrisi, akışkan sıcaklığı, hava debisi ve sıcaklık farkı gibi birçok teknik parametreye bağlıdır. Isıtma serpantini imalatı sırasında ürünün kullanılacağı sistemin ölçüleri ve çalışma şartları önceden belirlenmelidir. Boru çapı, boru sıraları, kanat aralığı, kanat malzemesi ve bağlantı şekli de üretim tasarımının önemli parçalarıdır. Farklı cihaz ve sistemlerde kullanılabilecek ısıtma serpantinleri, uygulamanın ihtiyacına göre özel ölçülerde üretilebilir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., farklı teknik gereksinimlere yönelik ısıtma serpantini imalatı gerçekleştirmektedir.
Isıtma Serpantini Nedir?
Isıtma serpantini, sıcak bir akışkanın enerjisinden yararlanarak hava veya başka bir ortamın ısıtılmasını sağlayan ısı transfer ürünüdür. Serpantin içerisinde dolaşan sıcak akışkan, boru duvarına ısı aktarır. Borunun dış yüzeyi ve varsa kanatlar üzerinden çevredeki havaya doğru enerji transferi gerçekleşir. Böylece hava sıcaklığının yükseltilmesine yönelik bir ısı transfer süreci meydana gelir.
Isıtma serpantinlerinde ürünün yapısı kullanılacağı sisteme göre değişebilir. Boru çapı, boru uzunluğu, sıra sayısı ve kanat yapısı ürünün toplam yüzey alanını etkiler. Sıcak akışkanın türü ve çalışma sıcaklığı da boru seçiminde dikkate alınır. Bu nedenle ısıtma serpantini, yalnızca belirli ölçülerde üretilen standart bir ekipman olarak değil, kullanım koşullarına göre teknik özellikleri belirlenebilen bir ürün olarak değerlendirilmelidir.
Isıtma Serpantini Nasıl Çalışır?
Isıtma serpantininin çalışma prensibi, sıcak akışkan ile daha düşük sıcaklıktaki hava arasındaki enerji transferine dayanır. Sıcak akışkan serpantin borularının içerisinden ilerlerken sahip olduğu ısıyı boru duvarına aktarır. Boru yüzeyi bu enerjiyi dış ortama iletir. Fan veya doğal hava hareketi sayesinde serpantin yüzeyinden geçen hava ısı enerjisini alarak daha yüksek bir sıcaklığa ulaşabilir.
Sistemdeki ısı transfer miktarı yalnızca akışkan sıcaklığına bağlı değildir. Hava debisi, boru yüzey alanı, kanat yapısı, sıcaklık farkı ve akışkanın debisi de çalışma karakterini etkiler. Bu nedenle ısıtma serpantini imalatı sırasında sistemin bütün çalışma koşulları birlikte değerlendirilmelidir. Uygulamaya uygun tasarım, serpantinin kullanılacağı ekipmanın ihtiyaç duyduğu ısı transfer şartlarının oluşturulmasına yardımcı olur.
Isıtma Serpantini İmalatı Nasıl Yapılır?
Isıtma serpantini imalatı, ürünün kullanılacağı sistemin teknik gereksinimlerinin belirlenmesiyle başlar. Öncelikle ısıtma kapasitesi, sıcak akışkanın türü, çalışma sıcaklığı ve basıncı gibi değerler değerlendirilir. Bunun yanında hava debisi, giriş ve çıkış sıcaklıkları ile serpantinin yerleştirileceği alanın ölçüleri belirlenebilir. Bu veriler, ürünün boru ve kanat geometrisinin oluşturulmasında kullanılır.

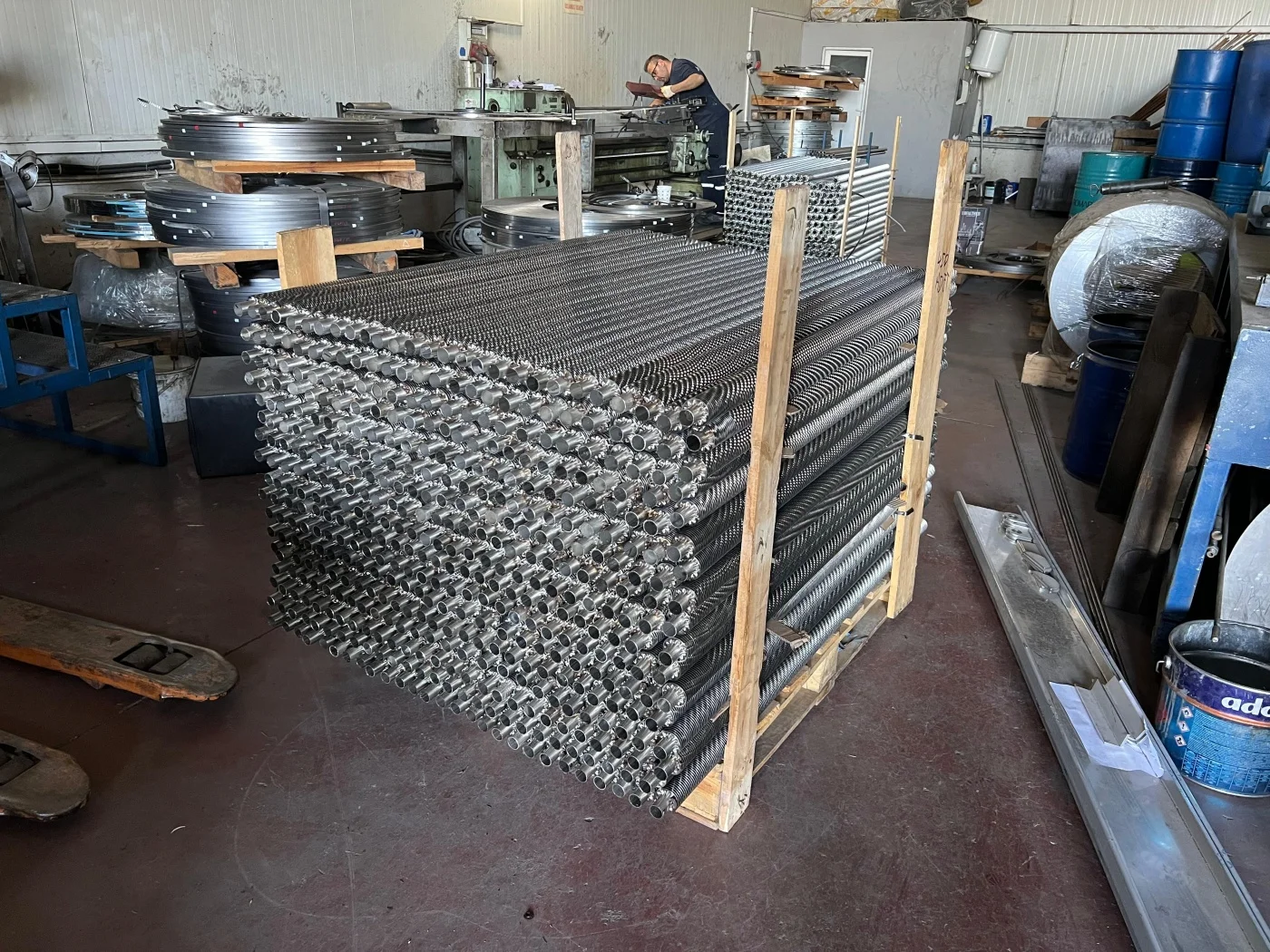

İmalat aşamasında borular belirlenen ölçülere göre şekillendirilir ve tasarlanan sıra düzenine göre konumlandırılır. Kanatlı modellerde boruların dış yüzeyine uygun kanat yapısı uygulanır. Kolektör ve bağlantı noktaları sistemin tesisat yapısına göre hazırlanabilir. Üretim tamamlandıktan sonra ürünün ölçüsel uygunluğu kontrol edilebilir. Çalışma koşullarına bağlı olarak sızdırmazlık ve dayanım kontrolleri de gerçekleştirilebilir.
Isıtma Serpantini İmalatında Boru Seçimi
Boru, ısıtma serpantininin içerisinden sıcak akışkanın geçtiği temel elemandır. Bu nedenle boru çapı, et kalınlığı ve malzeme özelliklerinin çalışma koşullarına uygun olması gerekir. Kullanılacak akışkanın türü, debisi, sıcaklığı ve basıncı boru seçiminde dikkate alınabilecek temel değerlerdir. Borunun dış yüzey yapısı da hava tarafındaki ısı transferi açısından değerlendirilir.
Boru çapının değiştirilmesi, serpantinin toplam geometrisini de etkileyebilir. Daha büyük çaplı borular farklı akış karakterleri oluşturabilirken ürünün dış ölçülerini de değiştirebilir. Bu nedenle boru seçimi yalnızca akışkan tarafına göre yapılmamalıdır. Isıtma serpantini imalatında boru çapı, boru sıralaması ve toplam yüzey alanı birlikte ele alınmalıdır.
Isıtma Serpantinlerinde Kanat Yapısının Önemi
Kanatlı ısıtma serpantinlerinde kanatların temel amacı, borunun hava ile temas eden dış yüzeyini genişletmektir. Borunun üzerine yerleştirilen kanatlar, aynı boru uzunluğu içerisinde daha geniş bir ısı transfer alanı oluşturabilir. Hava bu yüzey üzerinden hareket ederken sıcaklık değişimi gerçekleşebilir. Böylece hava tarafındaki ısı transfer sürecinin desteklenmesi hedeflenir.
Kanat yüksekliği ve kanat aralığı ürünün çalışma karakterini etkileyen önemli parametrelerdir. Çok sık kanat yapısı hava geçiş direncini artırabilir. Daha geniş kanat aralığı ise hava hareketini kolaylaştırırken toplam yüzey alanını değiştirebilir. Bu nedenle ısıtma serpantini imalatında kanat geometrisi, fan kapasitesi ve hava debisiyle birlikte değerlendirilmelidir.
Isıtma Serpantini Kullanım Alanları Nelerdir?
Isıtma serpantini kullanım alanları, sıcak akışkan ile hava arasında kontrollü ısı transferinin gerekli olduğu çeşitli sistemleri kapsayabilir. Havalandırma ve klima sistemlerinde, hava santrallerinde ve farklı endüstriyel ısıtma uygulamalarında değerlendirilebilir. Ürün, kullanılacağı cihazın fiziksel yapısına ve ihtiyaç duyduğu ısı transfer kapasitesine göre farklı ölçülerde üretilebilir. Bu nedenle kullanım alanı, serpantin tasarımının belirlenmesinde doğrudan etkili olan unsurlardan biridir.
Endüstriyel sistemlerde yüksek sıcaklık veya basınç değerleri söz konusu olabilir. Bu tür uygulamalarda boru malzemesi ve et kalınlığı gibi teknik özelliklerin çalışma şartlarına uygun olması gerekir. Daha düşük sıcaklıkta çalışan hava ısıtma sistemlerinde ise hava debisi ve montaj ölçüleri ön plana çıkabilir. Uygulamaya göre doğru teknik parametrelerin belirlenmesi, ısıtma serpantininin sistemle uyumlu şekilde üretilmesine yardımcı olur.
Hava Isıtma Sistemlerinde Isıtma Serpantini
Hava ısıtma sistemlerinde ısıtma serpantini, sıcak akışkanın enerjisinin hava tarafına aktarılması için kullanılır. Fan tarafından hareket ettirilen hava, serpantin borularının ve kanatlarının bulunduğu yüzey üzerinden geçer. Sıcak akışkanın taşıdığı enerji boru yüzeyinden havaya aktarılır. Bu işlem sonucunda sistemden çıkan havanın sıcaklığının artırılması hedeflenebilir.
Hava debisi, ısıtma serpantininin tasarımında önemli bir parametredir. Serpantinden geçen hava miktarı değiştiğinde gerekli ısı transfer kapasitesi de değişebilir. Bu nedenle serpantin ölçülerinin fan ve hava kanalı özellikleriyle uyumlu olması gerekir. Isıtma serpantini imalatında hava giriş ve çıkış sıcaklıkları ile hava debisinin birlikte değerlendirilmesi, ürünün sistem ihtiyaçlarına göre boyutlandırılmasına yardımcı olur.
Sıcak Su ile Çalışan Isıtma Serpantini
Sıcak su, ısıtma serpantinlerinde kullanılabilen akışkanlardan biridir. Sıcak su serpantin boruları içerisinde dolaşırken taşıdığı enerjiyi boru yüzeyine aktarır. Boru ve kanat yapısı üzerinden hava tarafına geçen enerji, hava sıcaklığının artırılmasına katkı sağlayabilir. Sistemin çalışma kapasitesi, su sıcaklığı ve debisinin yanı sıra hava tarafındaki çalışma koşullarına da bağlıdır.
Sıcak su ile çalışan serpantinlerde giriş ve çıkış su sıcaklıkları tasarım açısından önemlidir. Su debisi ve basınç kaybı da sistemin genel çalışma koşullarıyla birlikte değerlendirilmelidir. Boru çapı ve sıra sayısı gibi değerler bu teknik bilgiler üzerinden belirlenebilir. Böylece ısıtma serpantini, kullanılacağı sıcak su devresinin özelliklerine uygun şekilde tasarlanabilir.
Buharlı Isıtma Serpantini
Buhar kullanılan ısıtma sistemlerinde serpantin, buharın taşıdığı enerjinin hava tarafına aktarılmasına yardımcı olabilir. Buhar boru içerisinde yoğuşurken açığa çıkan enerji boru duvarına aktarılır. Bu enerji daha sonra serpantin yüzeyi üzerinden havaya iletilir. Buharlı sistemlerde çalışma basıncı ve sıcaklığı ürün tasarımında önemli bir yere sahiptir.
Buharlı ısıtma serpantini üretiminde boru yapısının çalışma basıncına uygun olması gerekir. Bağlantı noktaları, kolektör yapısı ve yoğuşan suyun sistemden uzaklaştırılması gibi detaylar da uygulamaya göre değerlendirilmelidir. Ürün geometrisi hava debisi ve gerekli ısı transfer kapasitesiyle birlikte belirlenebilir. Böylece buharla çalışan sistem için uygun bir serpantin tasarımı oluşturulabilir.
Isıtma Serpantini Seçiminde Dikkat Edilmesi Gereken 7 Kriter
Isıtma serpantini seçiminde ürünün yalnızca fiziksel ölçülerinin dikkate alınması yeterli değildir. Sistemin bütün termal ve mekanik çalışma şartları belirlenmelidir. Doğru teknik veriler üzerinden yapılan değerlendirme, uygun ürün tasarımının oluşturulmasına yardımcı olur.
- Isıtma kapasitesi: Sistemin ihtiyaç duyduğu toplam ısı transfer miktarı belirlenmelidir.
- Akışkan türü: Sıcak su, buhar veya farklı bir akışkan kullanılacağı netleştirilmelidir.
- Akışkan sıcaklığı: Giriş ve çıkış sıcaklıkları tasarım hesabına dahil edilmelidir.
- Hava debisi: Serpantin üzerinden geçecek hava miktarı belirlenmelidir.
- Boru yapısı: Boru çapı, et kalınlığı ve malzemesi çalışma şartlarına göre seçilmelidir.
- Kanat geometrisi: Kanat yüksekliği ve aralığı hava tarafındaki çalışma koşullarına uygun olmalıdır.
- Montaj ölçüleri: Serpantinin yerleştirileceği ekipmanın fiziksel sınırları dikkate alınmalıdır.
Bu kriterlerin birlikte değerlendirilmesi, standart bir ürün yerine sistemin ihtiyaçlarına uygun bir ısıtma serpantini tasarlanmasına yardımcı olur.
Isıtma Serpantinlerinde Malzeme Seçimi
Isıtma serpantini imalatında malzeme seçimi, ürünün çalışma sıcaklığı ve akışkan özellikleri dikkate alınarak yapılmalıdır. Boru içerisinde dolaşan akışkanın kimyasal ve fiziksel özellikleri boru malzemesi açısından değerlendirilir. Kanatlı modellerde kanat malzemesinin de dış ortam şartlarına uygun olması gerekir. Nem, sıcaklık ve çevresel etkiler malzeme seçiminde dikkate alınabilecek faktörlerdir.
Yüksek sıcaklıkta çalışan sistemlerde malzemelerin termal özellikleri önem kazanabilir. Basınçlı uygulamalarda boru yapısının mekanik dayanımı ayrıca değerlendirilmelidir. Boru ve kanat arasında uygun temasın oluşturulması, ısı transferinin desteklenmesi açısından önemlidir. Bu nedenle ısıtma serpantini imalatında malzeme seçimi, ürünün çalışma şartlarının tamamı üzerinden ele alınmalıdır.
Isıtma Serpantininde Isı Transfer Yüzeyi Nasıl Artırılır?
Isıtma serpantinlerinde ısı transfer yüzeyinin artırılması için kanatlı boru yapısından yararlanılabilir. Boru üzerine eklenen kanatlar, hava ile temas eden toplam dış yüzeyin genişletilmesine yardımcı olur. Böylece aynı fiziksel alan içerisinde daha geniş bir ısı transfer yüzeyi oluşturulabilir. Havanın bu yüzey üzerinden hareket etmesiyle sıcak akışkandan hava tarafına enerji aktarımı gerçekleşebilir.
Ancak yüzey alanını artırmak tek başına yeterli değildir. Havanın kanatlar arasında uygun şekilde hareket etmesi gerekir. Aşırı sık kanat yapısı hava tarafındaki direnci artırabilir. Bu nedenle ısıtma serpantini tasarımında yüzey alanı, hava debisi, fan kapasitesi ve ihtiyaç duyulan ısıtma kapasitesi birlikte değerlendirilmelidir.
Isıtma Serpantini İmalatında Ölçü Hassasiyeti
Isıtma serpantini üretiminde boru uzunluğu, sıra sayısı, kanat aralığı ve toplam ürün ölçülerinin tasarım verileriyle uyumlu olması önemlidir. Özellikle belirli ölçülere sahip hava kanalları veya cihazlar içerisinde kullanılacak ürünlerde ölçü hassasiyeti daha fazla önem kazanır. Bağlantı noktalarının doğru konumlandırılması da montaj uyumu açısından gereklidir. Bu nedenle üretim sırasında farklı ölçülerin kontrol edilmesi gerekir.
Kolektör ve bağlantı ağızlarının konumu, serpantinin tesisata bağlanma şeklini etkileyebilir. Ürünün toplam genişlik ve yükseklik ölçüleri de montaj alanına uygun olmalıdır. Üretim sonrasında yapılan ölçüsel kontroller, ürünün tasarım verilerine uygunluğunun değerlendirilmesine yardımcı olur. Kontrollü imalat süreci, montaj aşamasında ortaya çıkabilecek ölçü uyumsuzluklarının azaltılmasına katkı sağlar.
Isıtma Serpantinlerinde Sızdırmazlık ve Dayanım
Isıtma serpantininin içerisinde basınçlı sıcak su veya buhar gibi akışkanlar bulunabileceğinden boru ve bağlantı bölgelerinin uygun şekilde kontrol edilmesi gerekir. Sızdırmazlık kontrolleri, ürünün sistem içerisinde kullanılmadan önce değerlendirilmesine yardımcı olabilir. Kontrol yöntemi serpantinin çalışma basıncı ve kullanılan akışkana göre belirlenebilir. Özellikle buhar kullanılan uygulamalarda çalışma basıncı önemli bir tasarım parametresidir.
Sıcaklık değişimleri de ürünün mekanik yapısını etkileyebilir. Metal malzemelerde oluşabilecek genleşme ve büzülme hareketleri tasarım sırasında dikkate alınmalıdır. Kolektör, boru ve bağlantı bölgelerinin bu çalışma şartlarıyla uyumlu olması gerekir. Isıtma serpantini imalatında gerçekleştirilen kontroller, ürünün planlanan çalışma koşullarına uygunluğunun değerlendirilmesine katkıda bulunur.
Isıtma Serpantini İmalatında Teknik Planlama
Isıtma serpantini üretiminden önce sistemin teknik özellikleri mümkün olduğunca net şekilde belirlenmelidir. Kullanılacak akışkanın türü, sıcaklığı, debisi ve basıncı temel tasarım verileri arasında bulunur. Hava tarafında ise hava debisi, giriş ve çıkış sıcaklıkları ve fan özellikleri dikkate alınabilir. Montaj alanı ve bağlantı ölçüleri de ürünün fiziksel yapısının belirlenmesinde kullanılır.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., ısıtma serpantini imalatında uygulamanın teknik şartlarının ürün tasarımına aktarılmasına yönelik üretim çözümleri sunmaktadır. Boru çapı, sıra sayısı, kanat yapısı, kolektör ve bağlantı detayları kullanım şartlarına göre planlanabilir. Böylece ürünün yalnızca fiziksel ölçüleri değil, çalışacağı sistemin ihtiyaçları da üretim sürecine dahil edilir.
Isıtma Serpantini İmalatı İçin Doğru Ürün Nasıl Belirlenir?
Isıtma serpantini imalatında doğru ürünün belirlenebilmesi için öncelikle sistemin ihtiyaç duyduğu ısı transfer kapasitesi ortaya konulmalıdır. Kullanılacak akışkanın türü, sıcaklığı, basıncı ve debisi belirlenmelidir. Hava tarafında ise debi, giriş ve çıkış sıcaklıkları ve mevcut hava kanalı ölçüleri değerlendirilmelidir. Bu bilgiler doğrultusunda boru çapı, boru sıralaması, kanat yapısı ve toplam serpantin ölçüleri belirlenebilir.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., özel ölçü ve farklı teknik gereksinimlere göre ısıtma serpantini imalatı gerçekleştirmektedir. Projenizin çalışma sıcaklığı, akışkan özellikleri, hava debisi ve montaj ölçülerini paylaşarak uygulamanıza uygun serpantin yapısının değerlendirilmesini sağlayabilirsiniz. Çorlu ve çevresinde ısıtma serpantini imalatı konusunda üretici arıyorsanız, sisteminizin teknik detaylarına göre üretim seçenekleri hakkında bilgi alabilirsiniz.
