Klima santrallerinde hava sıcaklığını istenen seviyeye getirmek, yalnızca fan kapasitesiyle çözülebilecek bir işlem değildir; havanın ısıtılması veya soğutulması için doğru tasarlanmış bir ısı transfer yüzeyine ihtiyaç duyulur. Klima santrali eşanjörleri (serpantinleri), hava ile ısıtıcı veya soğutucu akışkan arasında enerji aktarımı sağlayarak iklimlendirme sisteminin sıcaklık kontrolünü gerçekleştiren temel bileşenler arasında yer alır. Serpantin yüzey alanı, boru düzeni, kanat yapısı, hava debisi ve akışkan sıcaklığı birlikte değerlendirilmediğinde santral beklenen kapasiteye ulaşamayabilir. Özellikle yüksek hava debisinin bulunduğu uygulamalarda düşük basınç kaybı ile yeterli ısı transferini aynı tasarımda buluşturmak gerekir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., ısı transfer ekipmanları ve serpantin üretimindeki mühendislik altyapısıyla farklı klima santrali uygulamalarına yönelik çözümler geliştirmektedir.

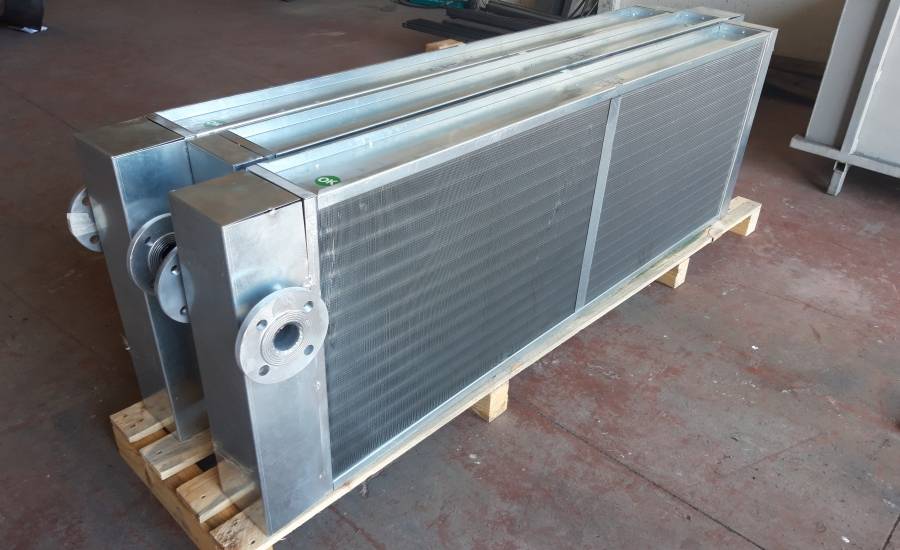

Klima Santrali Eşanjörleri (Serpantinleri) Hava Sıcaklığını Nasıl Kontrol Eder?
Klima santrali eşanjörleri, santral içerisinden geçen havanın sıcaklığını değiştirmek için boruların içerisindeki akışkan ile hava arasında ısı transferi oluşturur. Isıtma serpantininde sıcak su, kızgın su veya uygun başka bir ısı taşıyıcı akışkan kullanılarak hava sıcaklığı yükseltilebilir. Soğutma serpantininde ise soğuk su veya uygulamaya uygun soğutucu akışkan kullanılarak havadan ısı çekilir. Böylece santralin üflediği havanın proses veya mahal ihtiyacına uygun sıcaklık değerine getirilmesi mümkün olur.
Serpantinin performansı, yalnızca içerisinden geçen akışkanın sıcaklığına bağlı değildir. Hava debisi, giriş havasının sıcaklığı, hedef çıkış sıcaklığı, boru geometrisi ve kanat yapısı da ısı transfer kapasitesini belirleyen unsurlardır. Tasarım sırasında bu parametrelerin birlikte hesaplanması, santralin farklı çalışma koşullarında daha dengeli sonuç vermesine yardımcı olur. Gereğinden küçük bir serpantin kapasite yetersizliğine, gereğinden büyük bir yapı ise maliyet ve hava tarafındaki direnç artışına neden olabilir.
Klima Santrali Isıtma Serpantini Hangi Çalışma Koşullarına Göre Tasarlanır?
Isıtma serpantini, klima santralinden geçen havanın belirlenen sıcaklığa yükseltilmesi amacıyla kullanılır. Sıcak su veya kızgın su gibi akışkanların borular içerisinde dolaşması sırasında boru yüzeyinde oluşan ısı, kanatlar üzerinden hava akımına aktarılır. Hava debisi ve gerekli sıcaklık artışı, serpantinin ihtiyaç duyduğu termal kapasitenin hesaplanmasında temel verileri oluşturur. Bu nedenle ısıtma serpantini seçiminde santralin nominal hava debisinin yanı sıra minimum ve maksimum çalışma şartlarının da değerlendirilmesi gerekir.
Kış koşullarında dış hava oranının yükseldiği sistemlerde serpantin üzerindeki termal yük artabilir. Düşük dış hava sıcaklığı ile yüksek taze hava oranının bir araya geldiği uygulamalarda boru devrelerinin ve yüzey alanının buna göre belirlenmesi önemlidir. Akışkanın giriş sıcaklığı da doğrudan kapasiteyi etkiler. Doğru boyutlandırılmış bir ısıtma serpantini, hava tarafında gerekli sıcaklık artışını sağlarken fanın karşılamak zorunda olduğu basınç kaybının da makul seviyede kalmasına yardımcı olur.
Klima Santrali Soğutma Serpantini Nem Alma İşlevini Nasıl Destekler?
Soğutma serpantini, klima santralinden geçen havanın sıcaklığını düşürmenin yanında uygun koşullarda havanın neminin azaltılmasına da katkı sağlar. Hava sıcaklığı serpantin yüzeyindeki yoğuşma sıcaklığının altına indiğinde havadaki nem yoğuşarak sıvı hale geçebilir. Bu nedenle soğutma serpantini tasarımında yalnızca hava giriş ve çıkış sıcaklıkları değil, bağıl nem ve çiğ noktası gibi psikrometrik veriler de önem taşır. Özellikle nem kontrolünün kritik olduğu uygulamalarda bu hesapların doğru yapılması gerekir.
Yoğuşan suyun serpantin yüzeyinden güvenli biçimde uzaklaştırılması için uygun drenaj yapısının oluşturulması gerekir. Yoğuşma tavası, drenaj bağlantısı ve serpantin yerleşimi birlikte düşünülmelidir. Hava hızının gereğinden yüksek olması su damlacıklarının hava akımıyla taşınmasına neden olabilir. Bu nedenle soğutma serpantini kapasitesi ile hava hızı arasında uygun bir denge kurulması, santralin hijyenik ve verimli çalışmasına katkı sağlar.
Klima Santrali Serpantinlerinde Boru ve Kanat Yapısı Neden Önemlidir?
Serpantinin ısı transfer yüzeyinin büyük bölümü kanatlı boru yapısından oluşur. Boru içerisindeki sıcak veya soğuk akışkan ile kanatların temas ettiği hava arasında gerçekleşen enerji aktarımı, serpantinin toplam kapasitesini belirler. Boru çapı, boru sıralaması, devreleme şekli, boru malzemesi ve kanat aralığı tasarımın temel parametreleridir. Bu değerlerde yapılan değişiklikler hem ısı transferini hem de hava tarafındaki basınç kaybını etkileyebilir.
Kanat aralığının azaltılması yüzey alanını artırabilir ancak kirlenme eğilimi yüksek ortamlarda bakım ihtiyacını da yükseltebilir. Daha sık kanat yapısında hava geçiş direnci de artabilir. Bu nedenle maksimum yüzey alanına ulaşmak her zaman en doğru tasarım anlamına gelmez. Klima santralinin çalışma ortamı, hava kalitesi, filtreleme sistemi ve bakım koşulları değerlendirilerek uygun boru-kanat kombinasyonu belirlenmelidir.
Klima Santrali Eşanjörlerinde Hava Debisi Isı Transferini Nasıl Etkiler?
Hava debisi, serpantin seçiminde doğrudan dikkate alınması gereken en önemli işletme verilerinden biridir. Aynı serpantin farklı hava debilerinde farklı sıcaklık çıkışları ve basınç kayıpları oluşturabilir. Debinin yükselmesi hava tarafındaki ısı transferini belirli koşullarda artırabilir ancak bunun karşılığında fanın ihtiyaç duyduğu enerji de artabilir. Bu nedenle serpantin kapasitesi ile fan performansı birlikte değerlendirilmelidir.
Santralin değişken debiyle çalıştığı uygulamalarda tasarımın yalnızca tek bir çalışma noktasına göre yapılması yeterli olmayabilir. Minimum, nominal ve maksimum hava debileri üzerinden serpantinin davranışının incelenmesi daha sağlıklı bir sonuç verir. Özellikle değişken hızlı fan kullanılan sistemlerde kontrol vanası ile serpantin arasındaki çalışma ilişkisi de dikkate alınmalıdır. Böylece hava debisindeki değişimlere rağmen sıcaklık kontrolünün daha istikrarlı biçimde sürdürülmesi mümkün olur.
Klima Santrali Serpantini Seçiminde 8 Teknik Veri Neden Birlikte Değerlendirilir?
Bir serpantinin doğru seçilebilmesi için yalnızca “kaç kW kapasite gerekiyor?” sorusunun cevaplanması yeterli değildir. Hava ve akışkan tarafındaki çalışma koşulları birlikte ele alınarak gerçek işletme şartları ortaya konmalıdır. Yanlış veya eksik proje verileri, üretim sonrasında kapasite yetersizliği veya gereksiz yüksek basınç kaybı gibi sorunlara yol açabilir. Bu nedenle sipariş öncesinde teknik parametrelerin mümkün olduğunca netleştirilmesi gerekir.
Klima santrali serpantini tasarımında başlıca şu veriler değerlendirilir:
- Santralin hava debisi.
- Havanın giriş sıcaklığı.
- Hedeflenen hava çıkış sıcaklığı.
- Havanın bağıl nem değeri.
- Isıtma veya soğutma için kullanılacak akışkanın cinsi.
- Akışkanın giriş ve çıkış sıcaklıkları.
- Akışkan debisi ve çalışma basıncı.
- Serpantin için izin verilen hava tarafı ve su tarafı basınç kaybı.
Bu veriler kullanılarak gerekli ısı transfer kapasitesi, yüzey alanı ve devreleme yapısı belirlenebilir. Soğutma uygulamalarında yoğuşma miktarı ve drenaj ihtiyacı da ayrıca değerlendirilmelidir. Böyle bir tasarım yaklaşımı, serpantinin gerçek santral koşullarına uygun biçimde üretilmesine yardımcı olur.
Klima Santrali Serpantinlerinde Malzeme Seçimi Performansı Nasıl Belirler?
Serpantin üretiminde kullanılan malzemeler, hem ısı transfer performansı hem de ekipmanın çalışma ömrü açısından önem taşır. Boru malzemesi, kanat malzemesi ve yüzey özellikleri ısıl iletkenlik açısından değerlendirilirken çalışma ortamının korozyon şartları da göz önüne alınmalıdır. Su kalitesi, akışkanın kimyasal yapısı ve santralin bulunduğu ortam malzeme tercihinde etkili olabilir. Uygulamaya uygun olmayan malzeme seçimi zaman içerisinde performans kaybı veya korozyon kaynaklı sorunlar doğurabilir.
Alüminyum kanatlar ve bakır borular, klima santrallerinde yaygın olarak değerlendirilen kombinasyonlardan biridir; ancak her proje aynı malzeme yapısını gerektirmez. Endüstriyel ortamlarda hava içerisindeki kimyasal bileşenler veya yüksek nem farklı yüzey koruma ihtiyaçları doğurabilir. Bu nedenle malzeme seçimi standart bir reçete olarak değil, çalışma koşullarına göre ele alınmalıdır. Üçgen Enerji Sistemleri, serpantin üretiminde proje verilerini değerlendirerek kullanım şartlarına uygun boru ve kanat yapısının belirlenmesine yönelik mühendislik çalışmaları yürütmektedir.
Klima Santrali Eşanjörlerinde Basınç Kaybı Nasıl Kontrol Edilir?
Bir serpantinin hava tarafındaki basınç kaybı, santral fanının toplam çalışma yükünü doğrudan etkiler. Serpantin yüzeyinden geçen hava, borular ve kanatlar nedeniyle belirli bir dirençle karşılaşır. Yüzey alanını artırmak veya kanat aralığını sıklaştırmak ısı transferini destekleyebilirken hava geçiş direncini de yükseltebilir. Bu nedenle serpantin tasarımında termal kapasite ile aerodinamik performans birlikte hesaplanmalıdır.
Su tarafındaki basınç kaybı da pompa enerji tüketimi açısından önemlidir. Boru devrelerinin gereğinden uzun veya dar seçilmesi akış direncini artırabilir. Çok düşük akış hızları ise ısı transfer performansının istenen seviyeye ulaşmasını engelleyebilir. Uygun devreleme ve boru geometrisi belirlenerek hem yeterli ısı transferi hem de kabul edilebilir basınç kaybı arasında denge kurulabilir.
Klima Santrali Serpantinlerinin Bakımı Performans Kaybını Nasıl Önler?
Serpantin yüzeyleri zaman içerisinde toz, elyaf ve çeşitli partiküllerle kirlenebilir. Filtre sisteminin yetersiz olduğu veya bakım aralıklarının uzadığı santrallerde kanatlar arasındaki hava geçiş alanı daralabilir. Bu durum hava tarafındaki basınç kaybının artmasına ve ısı transfer performansının düşmesine neden olabilir. Soğutma serpantinlerinde yüzey temizliği kadar drenaj sisteminin durumu da kontrol edilmelidir.
Bakım sırasında serpantin kanatlarının fiziksel durumu, boru bağlantıları ve olası kaçaklar incelenebilir. Kanatların ezilmesi hava geçişini olumsuz etkileyebileceği için temizlik işlemleri uygun yöntemle gerçekleştirilmelidir. Su tarafında ise akışkan kalitesi ve devre içerisindeki tortu oluşumu takip edilmelidir. Düzenli bakım, serpantinin tasarlanan kapasitesine daha yakın çalışmasına ve klima santralinin enerji tüketiminin kontrol altında tutulmasına katkı sağlar.
Klima Santrali Eşanjörlerinde Üretim Kalitesi Neden Önemlidir?
Serpantin, klima santralinin doğrudan hava akımıyla çalışan bir bileşeni olduğu için üretim detayları sistem performansını etkileyebilir. Boruların doğru yerleşimi, kanatların düzgün monte edilmesi, bağlantı noktalarının sızdırmazlığı ve devreleme düzeninin projeye uygun olması üretim sürecinde kontrol edilmelidir. Özellikle basınç altında çalışan su devrelerinde bağlantıların güvenilirliği büyük önem taşır. Üretim sonrasında yapılan kontroller, ekipmanın devreye alma sürecinde karşılaşılabilecek sorunların azaltılmasına yardımcı olur.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., 1999 yılından bu yana eşanjör ve ısı transfer ekipmanları alanında üretim faaliyetleri gerçekleştirmektedir. Şirketin ürün grupları içerisinde serpantinlerin yanı sıra borulu eşanjör, plakalı eşanjör, spiral eşanjör, ekonomizer ve ısı geri kazanım cihazları da bulunmaktadır. Bu ürün çeşitliliği, farklı ısı transfer ihtiyaçlarının mühendislik açısından birlikte değerlendirilmesine olanak sağlar.
Klima Santrali Serpantinleri Hangi Uygulamalara Göre Özelleştirilebilir?
Her klima santralinin çalışma koşulları aynı olmadığı için serpantinlerin ölçüleri ve teknik özellikleri de projeye göre değişebilir. Hava debisi, santral kesiti, gerekli kapasite ve akışkan şartları serpantinin fiziksel yapısını belirleyen temel faktörlerdir. Isıtma, soğutma veya farklı bir sıcaklık kontrolü amacıyla kullanılmasına göre boru devrelemesi ve yüzey özellikleri yeniden düzenlenebilir. Bu sayede standart bir ürün yerine santralin gerçek çalışma koşullarına uygun bir ısı transfer elemanı oluşturulabilir.
Özel üretim gerektiren projelerde serpantin ölçülerinin santral kasasına uygunluğu da önemlidir. Montaj alanı, bağlantı yönleri, boru giriş-çıkış noktaları ve bakım için gerekli erişim mesafeleri üretim öncesinde belirlenmelidir. Soğutma serpantinlerinde drenaj tavası ve yoğuşma tahliyesi gibi yardımcı detaylar da proje kapsamında ele alınabilir. Böylece üretilen ekipmanın yalnızca termal kapasitesi değil, santral içerisindeki mekanik uyumu da güvence altına alınabilir.
Klima Santrali Eşanjörleri İçin Doğru Serpantin Nasıl Belirlenir?
Doğru klima santrali eşanjörü, yalnızca katalogdaki kapasite değerine bakılarak seçilmemelidir. Hava debisi, giriş sıcaklığı, hedef çıkış sıcaklığı, akışkan özellikleri, basınç kaybı ve çalışma ortamı birlikte değerlendirilmelidir. Soğutma uygulamalarında nem alma ve yoğuşma şartları, ısıtma uygulamalarında ise düşük dış hava sıcaklıkları gibi özel çalışma koşulları hesaplamaya dahil edilmelidir. Böylece serpantin gerçek işletme koşullarında ihtiyaç duyulan performansa göre boyutlandırılabilir.
Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., proje verilerine göre klima santrali eşanjörleri ve serpantinleri için uygun tasarımın oluşturulmasına yönelik üretim ve mühendislik çalışmaları gerçekleştirmektedir. Isı transfer kapasitesi ile basınç kaybı arasındaki denge, malzeme seçimi ve santral içerisindeki montaj koşulları aynı çalışma içerisinde değerlendirilebilir. Klima santraliniz için serpantin belirlerken mevcut hava debisi, sıcaklık değerleri ve akışkan bilgilerini netleştirmeniz, doğru ekipmanın ortaya çıkarılması için sağlam bir başlangıç sağlayacaktır.
