Isı transferinin sürekliliği, endüstriyel tesislerde enerji maliyetlerinden proses kalitesine kadar birçok sonucu doğrudan etkiler. Borulu eşanjör, farklı sıcaklıklardaki iki akışkanın birbirine karışmadan ısı alışverişi yapmasını sağlayan ve zorlu çalışma koşullarında tercih edilen ısı değiştirici çözümlerinden biridir. Özellikle yüksek sıcaklık, basınç veya kirlenme potansiyeli bulunan proseslerde ekipmanın mekanik dayanımı ve temizlenebilirliği büyük önem taşır. Boru demeti, gövde, ayna ve bağlantı elemanlarından oluşan sistemin her parçası, hedeflenen ısı transfer kapasitesine göre birlikte değerlendirilmelidir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., eşanjör ve enerji geri kazanım ekipmanları üretimindeki mühendislik yaklaşımıyla farklı proses koşullarına uygun borulu ısı değiştirici çözümleri geliştirmektedir.
Borulu Eşanjör Nedir ve Nasıl Çalışır?
Borulu eşanjör, biri boruların içerisinden, diğeri ise boru demetinin bulunduğu gövde tarafından akan iki farklı akışkan arasında ısı transferi gerçekleştiren ekipmandır. Akışkanlar fiziksel olarak birbirine temas etmez ve aralarında boru cidarı bulunur. Sıcak akışkanın enerjisi boru yüzeyinden geçerek daha düşük sıcaklıktaki diğer akışkana aktarılır. Bu çalışma prensibi, ısıtma ve soğutma işlemlerinin aynı ekipman içerisinde kontrollü biçimde gerçekleştirilmesine olanak verir.
Borulu eşanjör tasarımında akışkanların giriş ve çıkış sıcaklıkları, debileri, basınçları ve fiziksel özellikleri temel hesap verilerini oluşturur. Paralel akış veya karşı akış düzeni tercih edilerek prosesin gerektirdiği sıcaklık yaklaşımı hedeflenebilir. Boru çapı, boru sayısı, boru uzunluğu ve toplam ısı transfer yüzeyi de hesaplamalara göre belirlenir. Böylece yalnızca fiziksel ölçüleri belirlenmiş bir tank değil, belirli bir termal kapasiteye göre tasarlanmış mühendislik ekipmanı ortaya çıkar.
Borulu Eşanjör Yapısını Oluşturan 5 Temel Parça

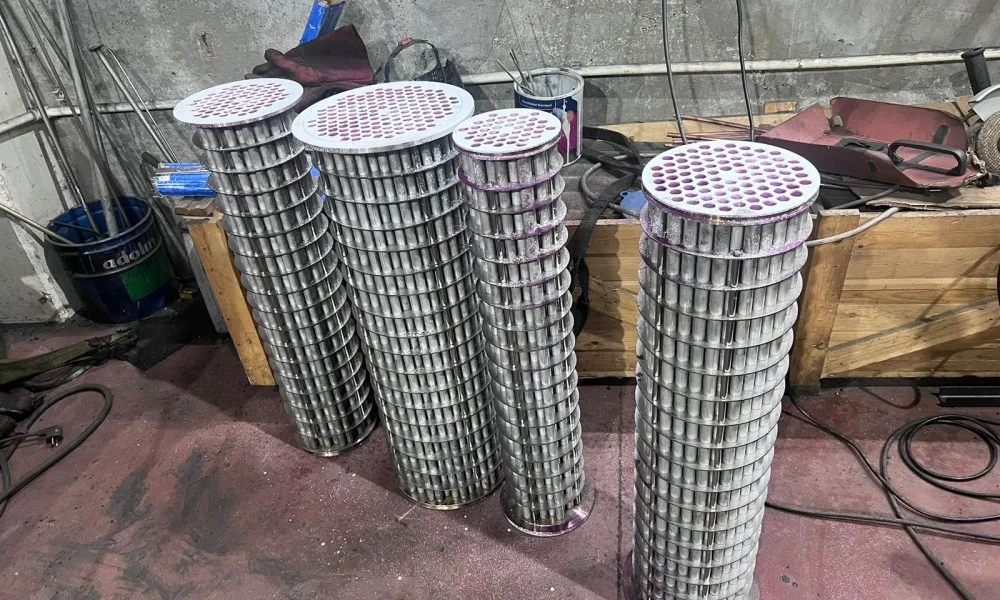

Borulu eşanjörlerin çalışma performansı, gövde ve boru demetinin birlikte oluşturduğu yapıya dayanır. Boruların içerisinde dolaşan akışkan ile gövde tarafındaki akışkan arasında oluşan sıcaklık farkı, ısı transferinin temel itici gücüdür. Boru demeti genellikle çok sayıda borudan meydana gelir ve toplam yüzey alanı gerekli kapasiteye göre hesaplanır. Gövde ise boru demetini çevreleyerek ikinci akışkanın belirlenen akış yolunda ilerlemesini sağlar.
Bir borulu eşanjörün tasarımında aşağıdaki bileşenler birlikte değerlendirilir:
- Boru demeti, ısı transferinin gerçekleştiği ana yüzeyi oluşturur.
- Gövde, ikinci akışkanın boruların dış yüzeyleriyle temas ederek ilerlemesini sağlar.
- Boru aynaları, boruların gövde içerisindeki konumunu sabitler ve akışkan taraflarını birbirinden ayırır.
- Bölmeler, gövde tarafındaki akışın yönünü düzenleyerek ısı transferini destekleyebilir.
- Kapaklar, boru tarafındaki akışkanın giriş ve çıkış bağlantılarını oluşturur.
- Nozullar, proses hatları ile eşanjör arasındaki akış bağlantısını sağlar.
- Conta ve sızdırmazlık elemanları, tasarımın gerektirdiği noktalarda akışkan kaçaklarının önlenmesine yardımcı olur.
- Taşıyıcı ve bağlantı elemanları, ekipmanın mekanik bütünlüğünü destekler.
Bu parçaların ölçüleri ve malzemeleri çalışma koşullarına göre belirlenmelidir. Özellikle basınç ve sıcaklığın yükseldiği proseslerde her bileşenin mekanik dayanımı ayrı bir mühendislik değerlendirmesi gerektirir.
Borulu Eşanjör Avantajları Hangi Proseslerde Öne Çıkar?
Borulu eşanjörlerin en belirgin özelliklerinden biri, farklı çalışma koşullarına uyarlanabilen sağlam bir konstrüksiyona sahip olmalarıdır. Yüksek sıcaklıkta çalışan akışkanların bulunduğu proseslerde boru ve gövde tasarımı uygun malzeme seçimiyle desteklenebilir. Farklı akışkan türlerine göre boru tarafı ve gövde tarafı ayrıştırılarak proses gereksinimine uygun bir akış düzeni kurulabilir. Bu özellik, ekipmanın yalnızca standart ısıtma uygulamalarında değil, daha ağır endüstriyel şartlarda da değerlendirilmesini mümkün kılar.
Bir diğer avantaj bakım ve temizlik seçenekleriyle ilgilidir. Tasarımın sökülebilir yapıya sahip olduğu modellerde boru demetine erişim sağlanarak mekanik temizlik veya uygun proses yöntemleri uygulanabilir. Kirlenme eğilimi yüksek akışkanlarda bakım planının baştan oluşturulması, ısı transfer yüzeyindeki performans kaybının kontrol altında tutulmasına yardımcı olur. Uygun boyutlandırılmış bir eşanjör, prosesin ihtiyaç duyduğu termal kapasiteyi daha istikrarlı biçimde karşılayabilir.
Borulu Eşanjör Kullanım Alanları Nelerdir?
Borulu eşanjör kullanım alanları, ekipmanın farklı sıcaklık ve basınç koşullarına göre tasarlanabilmesi sayesinde oldukça geniştir. Enerji tesislerinde sıcak su üretimi, yağ soğutma veya proses akışkanlarının sıcaklık kontrolü gibi görevlerde kullanılabilir. Kimya endüstrisinde reaksiyon proseslerinin sıcaklık yönetiminde, gıda üretiminde ise belirli akışkanların ısıtılması ve soğutulmasında değerlendirilebilir. İlaç ve proses endüstrilerinde de ürün özelliklerine uygun hijyenik veya özel malzeme seçenekleriyle farklı çözümler oluşturulabilir.
Borulu eşanjörler buhar yoğuşturma, sıvı ısıtma, sıvı soğutma, yağ soğutma ve çeşitli proses akışkanlarının sıcaklıklarının düzenlenmesi gibi görevlerde kullanılabilir. HVAC sistemlerinde de sıcaklık kontrolünün gerekli olduğu bazı uygulamalarda borulu yapı tercih edilebilir. Enerji geri kazanım projelerinde ise proses içerisinde açığa çıkan ısının başka bir akışkana aktarılması amacıyla değerlendirilebilir. Kullanılacak modelin belirlenmesinde akışkanın özellikleri kadar istenen kapasite, sıcaklık farkı ve çalışma basıncı da dikkate alınmalıdır.
Borulu Eşanjör Tasarımında Isı Transfer Hesabı Nasıl Yapılır?
Bir borulu eşanjörün kapasitesini belirlemek için öncelikle sıcak ve soğuk akışkanın proses bilgileri ortaya konur. Debi, özgül ısı, giriş sıcaklığı, çıkış sıcaklığı ve akışkanın fiziksel özellikleri hesaplamanın temel girdileri arasında yer alır. Bu veriler kullanılarak prosesin ihtiyaç duyduğu ısı yükü belirlenir. Ardından uygun ısı transfer yüzeyi ve eşanjör geometrisi üzerinde çalışma yapılır.
Isı transfer katsayısı, logaritmik ortalama sıcaklık farkı, boru malzemesi ve kirlenme payı gibi faktörler de boyutlandırma sürecine dahil edilir. Boru sayısının artırılması her zaman tek başına daha iyi bir çözüm anlamına gelmez; akış hızı, basınç kaybı ve temizlik koşulları da aynı anda değerlendirilmelidir. Çok düşük akış hızları ısı transferini olumsuz etkileyebilirken aşırı yüksek hızlar basınç kaybını artırabilir. Bu nedenle termal kapasite ile hidrolik performans arasında dengeli bir tasarım kurulması gerekir.
Borulu Eşanjör İmalatında Malzeme Seçimi Neden Kritik?
Eşanjörün temas ettiği akışkanların kimyasal özellikleri, malzeme seçiminin başlangıç noktasını oluşturur. Korozyon riski, çalışma sıcaklığı, basınç seviyesi ve akışkanın içerdiği partiküller boru ve gövde malzemesinin belirlenmesinde rol oynar. Paslanmaz çelik seçenekleri belirli proseslerde tercih edilebilirken karbon çeliği veya farklı alaşımlar da uygulamanın şartlarına göre değerlendirilebilir. Burada amaç yalnızca dayanıklı bir malzeme seçmek değil, tüm çalışma ömrü boyunca proses koşullarına uygun davranabilecek bir yapı oluşturmaktır.
Malzemenin ısıl iletkenliği de ısı transfer performansını etkileyen unsurlardan biridir. Bunun yanında kaynak kabiliyeti, mekanik dayanım ve bakım sırasında uygulanabilecek temizlik yöntemleri göz ardı edilmemelidir. Gıda veya kimyasal proseslerde ürünle temas eden yüzeylerin proses gerekliliklerine uygun olması gerekir. Üçgen Enerji Sistemleri tarafından gerçekleştirilen eşanjör çalışmalarında malzeme seçimi, proses verileri ve kullanım şartlarıyla birlikte değerlendirilerek ekipmanın kullanım amacına uygun hale getirilir.
Borulu Eşanjör Bakımı Nasıl Yapılır?
Borulu eşanjör bakımı, ısı transfer yüzeylerinin temiz kalmasını ve ekipmanın tasarlanan kapasiteye mümkün olduğunca yakın çalışmasını destekler. Zaman içerisinde boru yüzeylerinde kireç, tortu, yağ, ürün kalıntısı veya proses kaynaklı başka birikimler oluşabilir. Bu tabakalar ısı transfer direncini artırarak aynı sıcaklık değerlerine ulaşmak için daha fazla enerji veya daha uzun çalışma süresi gerektirebilir. Bakım periyodu, akışkanın yapısı ve çalışma koşulları dikkate alınarak belirlenmelidir.
Bakım sırasında yalnızca temizlik yapılması yeterli değildir; basınç kaybındaki değişimler, sıcaklık değerleri ve bağlantı noktalarının durumu da kontrol edilmelidir. Boru tarafında mekanik temizlik uygulanabilen tasarımlarda uygun ekipman kullanılarak yüzeylerdeki birikimler giderilebilir. Kimyasal temizlik tercih edilecekse kullanılan kimyasalın boru ve conta malzemeleriyle uyumlu olması gerekir. Düzenli kontrol, küçük performans kayıplarının daha büyük işletme sorunlarına dönüşmeden fark edilmesine yardımcı olur.
Borulu Eşanjörlerde Performans Kaybının 7 Yaygın Nedeni
Eşanjör performansının düşmesi her zaman ekipmanın kapasitesinin yanlış seçildiği anlamına gelmez. İşletme koşullarının tasarım verilerinden uzaklaşması, kirlenme veya akış problemleri de benzer sonuçlar oluşturabilir. Bu nedenle performans kaybı görüldüğünde sıcaklık ve basınç değerleri birlikte incelenmelidir. Özellikle zaman içinde oluşan değişimler, problemin kaynağı hakkında önemli bilgiler sağlayabilir.
Sahada karşılaşılabilecek başlıca nedenler şunlardır:
- Boru yüzeylerinde kireç veya tortu birikmesi.
- Akışkan debisinin tasarım değerinin altına düşmesi.
- Gövde veya boru tarafında beklenenden yüksek basınç kaybı oluşması.
- Akışkan giriş sıcaklıklarının projedeki değerlerden farklılaşması.
- Boru yüzeylerinde korozyon veya mekanik hasar meydana gelmesi.
- Sızdırmazlık elemanlarının çalışma koşullarından etkilenmesi.
- Eşanjörün proses kapasitesinin sonradan artan üretim ihtiyacını karşılayamaması.
Bu belirtiler düzenli izleme ile erken fark edilebilir. Özellikle giriş-çıkış sıcaklıkları ve basınç değerlerinin kayıt altında tutulması bakım ekibine ekipmanın çalışma eğilimini takip etme imkânı verir.
25 Yılı Aşan Üretim Deneyimi Borulu Eşanjör Tasarımına Ne Katar?
Bir eşanjörün üretiminde hesaplama kadar uygulama deneyimi de önemlidir. Üçgen Enerji Sistemleri Ve Mühendislik Mak. San. Tic. Ltd. Şti., 1999 yılından bu yana enerji ve ısı transfer ekipmanları alanında üretim gerçekleştiren bir kuruluştur. Şirketin ürün grupları arasında borulu eşanjörlerin yanı sıra plakalı eşanjör, spiral eşanjör, ısı geri kazanım cihazları ve ekonomizerler de bulunmaktadır. Bu ürün çeşitliliği, farklı ısı transfer prensiplerinin ve proses ihtiyaçlarının aynı mühendislik perspektifi içerisinde değerlendirilmesine imkân verir.
Şirketin Çerkezköy Organize Sanayi Bölgesi'nde bulunan 10.000 m² üretim alanı, endüstriyel ekipman üretim süreçleri için geniş bir çalışma altyapısı sunmaktadır. ISO 9001:2015 kalite yönetim sistemi de üretim süreçlerinin belirli kalite prosedürleri çerçevesinde yürütülmesine yönelik kurumsal bir yapı sağlar. 25 yılı aşan faaliyet geçmişi, farklı proses taleplerinin değerlendirilmesi açısından önemli bir sektörel deneyim birikimi oluşturur. Borulu eşanjör projesinde bu deneyimin teknik hesaplarla birleştirilmesi, ekipmanın yalnızca üretilebilir değil, proses şartlarına uygun bir çözüm olarak ele alınmasına katkı sağlar.
Borulu Eşanjör Seçerken Hangi Teknik Veriler Gerekir?
Doğru eşanjör seçimi için üreticiye yalnızca istenen eşanjör tipinin söylenmesi çoğu zaman yeterli değildir. Sıcak ve soğuk akışkanın cinsi, debisi, giriş ve hedef çıkış sıcaklıkları, çalışma basıncı ve izin verilen basınç kaybı gibi veriler tasarımın temelini oluşturur. Akışkanların viskozitesi ve kirlenme eğilimi de boru çapı ile akış düzeninin belirlenmesinde etkili olabilir. Üretim kapasitesindeki gelecekteki değişiklikler de mümkünse ilk projelendirme aşamasında değerlendirilmelidir.
Üçgen Enerji Sistemleri ile yürütülecek bir borulu eşanjör çalışmasında bu teknik veriler bir araya getirilerek uygun ısı transfer yüzeyi ve konstrüksiyon üzerinde çalışılabilir. Prosesin yalnızca bugünkü ihtiyacını değil, ekipmanın bakım koşullarını ve işletme sürekliliğini de hesaba katmak daha sağlıklı bir mühendislik yaklaşımı sağlar. Özellikle yüksek sıcaklık ve basınç altında çalışan sistemlerde malzeme, kaynak, sızdırmazlık ve bakım detaylarının tasarım aşamasında ele alınması gerekir. İhtiyaca göre doğru boyutlandırılmış bir borulu eşanjör, proses hattındaki ısıtma veya soğutma görevini daha kontrollü biçimde yerine getirebilir.
